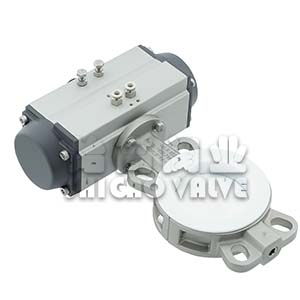

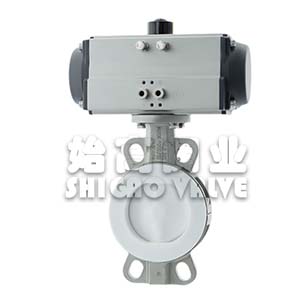

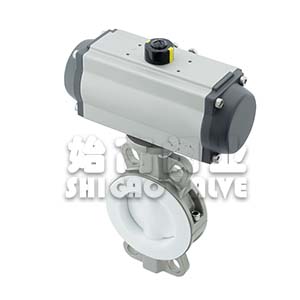

防爆氣動襯氟蝶閥
| 內容摘要 |
氣動法蘭式襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，氣動襯氟蝶閥操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。氣動襯四氟蝶閥適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 防爆氣動襯氟蝶閥 |
| 產品型號： | D671F46、D641F46 | 閥體材質： | 碳鋼、不銹鋼 |
| 連接方式： | 法蘭連接、對夾連接 | 適用壓力： | PN10、PN16 |
| 公稱通徑： | DN50-DN1600 | 驅動方式： | 氣動 |
| 適用介質： | 水、空氣、天然氣、油品及弱腐蝕性流體 | 適用溫度： | 氟橡膠：-20℃～200℃ |
| 流量特性： | 近似快開型 | 泄漏量： | 按GB/T4213-92 |
| 結構長度： | GB/T12221-1989 | 壓力試驗： | GB/T13927-2000；JB/T9092-1999 |
| 執行器形式： | AT氣動執行器/AW氣動執行器/PT氣動執行器 | 作用方式： | 雙作用(氣開氣關)、單作用(彈簧復位) |
| 控制方式： | 開關型、智能調節型 | 氣源壓力： | 雙作用3-8bar；單作用4-8bar |
| 操作介質： | 空氣 | 連接尺寸： | ISO5211 |
| 氣源接口： | 符合NAMUR標準 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
防爆氣動襯氟蝶閥由氣動執行器及襯氟蝶閥配以防爆電磁閥和防爆限位開關組成。氣動襯氟蝶閥的密封結構根據使用工況可分為半襯氟蝶閥和全襯氟蝶閥，具有耐老化、防腐蝕、壽命長等優點，且密封性能可達到零泄露，是目前防腐設備理想的選擇之一，特別適用于有腐蝕性或潔凈度有一定要求工況的場所廣泛應用于任何濃度的酸、堿、強氧化劑及王水、各種有機酸、還原劑、有機溶劑等介質，但不適合用于介質溫度及壓力過高或帶有顆粒狀的工藝介質，一般超過一定的壓力和溫度，都建議使用金屬密封材質的蝶閥。
| DN | L | L1 | L2 | H1 | H2 | D1 | D2 | N-D |
| 40 | 43 | 215 | 105 | 172 | 110 | 110 | 88 | 4-18 |
| 50 | 43 | 215 | 105 | 172 | 110 | 125 | 102 | 4-18 |
| 65 | 46 | 215 | 105 | 185 | 110 | 145 | 122 | 8-18 |
| 80 | 46 | 215/265 | 105/110 | 215 | 110/120 | 160 | 138 | 8-18 |
| 100 | 52 | 265/270 | 110/125 | 265 | 120/142 | 180 | 158 | 8-18 |
| 125 | 56 | 270/310 | 125/142 | 270 | 142/158 | 210 | 188 | 8-18 |
| 150 | 56 | 310/400 | 142/160 | 310 | 158/178 | 240 | 212 | 8-22 |
| 200 | 60 | 400/465 | 160/178 | 400 | 178/200 | 195 | 242 | 12-22 |
| 250 | 68 | 465/550 | 178/210 | 465 | 200/235 | 355 | 268 | 12-26 |
| 300 | 78 | 550/550 | 210/235 | 550 | 235/260 | 410 | 295 | 12-26 |
| 350 | 78 | 550/646 | 235/258 | 550 | 260/325 | 470 | 320 | 16-26 |
| DN | L | L1 | L2 | H1 | H2 | D1 | D2 | N-D |
| 40 | 106 | 215 | 105 | 165 | 110 | 150 | 110 | 4-18 |
| 50 | 108 | 215 | 105 | 165 | 110 | 165 | 125 | 4-18 |
| 65 | 112 | 215 | 105 | 175 | 110 | 185 | 145 | 8-18 |
| 80 | 114 | 215/265 | 105/110 | 195 | 110/120 | 200 | 160 | 8-18 |
| 100 | 127 | 265/270 | 110/125 | 210 | 120/142 | 220 | 180 | 8-18 |
| 125 | 140 | 270/310 | 125/142 | 235 | 142/158 | 250 | 210 | 8-18 |
| 150 | 140 | 310/400 | 142/160 | 260 | 158/178 | 285 | 240 | 8-22 |
| 200 | 152 | 400/465 | 160/178 | 310 | 178/200 | 340 | 295 | 12-22 |
| 250 | 165 | 465/550 | 178/210 | 360 | 200/235 | 405 | 355 | 12-26 |
| 300 | 178 | 550/550 | 210/235 | 395 | 235/260 | 460 | 410 | 12-26 |
| 350 | 190 | 550/646 | 235/258 | 420 | 260/325 | 520 | 470 | 16-26 |
防爆氣動襯氟蝶閥是為了適應一些具有強酸、強堿的腐蝕性環境，石油、化工、食品等多個特殊領域的需要，在常規蝶閥的閥內和閥板上襯聚四氟，使介質和閥體隔離，達到防腐的效果。作為一種用來實現管路系統通斷及流量控制的元件，已在石油、化工、冶金、水電等許多領域中得到廣泛的應用。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的防爆氣動襯氟蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
