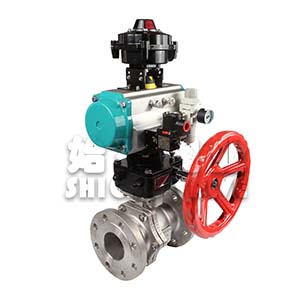

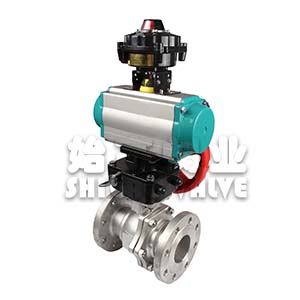

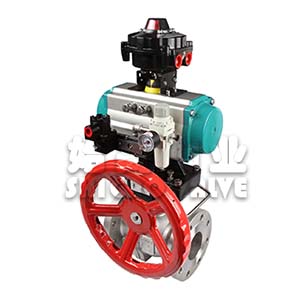

氣動O型切斷球閥
| 內容摘要 |
Q641F氣動O型切斷球閥采用氣動執行器及精鑄球閥組成。主要分為氣動軟密封及氣動硬密封球閥兩大類。氣動法蘭球閥具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性能好、維修容易、安裝方便、適應性強等優點。氣動法蘭球閥可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作. |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 氣動O型切斷球閥 |
| 產品型號： | ZSHO/Q641F | 閥體材質： | 碳鋼/鑄鋼/不銹鋼 |
| 連接方式： | 法蘭 | 適用壓力： | PN16/PN25/PN40/PN64 |
| 公稱通徑： | DN15~DN300 | 驅動方式： | 氣動 |
| 適用介質： | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | 適用溫度： | PTFE≤150℃、RTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
| 設計標準： | GB/12237 | 結構長度： | GB/12221 |
| 法蘭尺寸： | GB/9113、JB/T79 | 泄漏量： | 軟密封：零泄漏；硬密封：≤額定流量的10-5 |
| 執行器形式： | AT氣動執行器/PT氣動執行器 | 作用方式： | 雙作用(氣開氣關)、單作用(彈簧復位) |
| 控制方式： | 開關型、智能調節型 | 氣源壓力： | 雙作用3-8bar；單作用4-8bar |
| 操作介質： | 空氣 | 連接尺寸： | ISO5211 |
| 氣源接口： | 符合NAMUR標準 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
Q641F氣動O型切斷球閥采用氣動執行器及精鑄球閥組成。主要分為氣動軟密封及氣動硬密封球閥兩大類。氣動法蘭球閥具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性能好、維修容易、安裝方便、適應性強等優點。氣動法蘭球閥可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。
ZSHO氣動切斷球閥采用氣動執行器及高品質球閥組成，屬于氣動開關球閥。氣動切斷球閥密封性能優良，流通能力大，結構簡單，使用壽命長，便于維修。氣動切斷球閥配用的執行機構具結構簡單，緊湊，性能卓越，輸出力矩大等特點。氣動開關球閥亦配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。執行器分單作用和雙作用兩種型號。單作用式的獨特優點是一旦動力源發生故障，氣動開關球閥將按控制系統的要求自動處于開啟或關閉的位置。氣動切斷球閥廣泛應用于化工，石油，輕紡，電力，食品制藥，制冷，航空，航天，造紙等工業領域，不僅能控制氣體，液體和蒸汽介質，也適用于控制污水和含有纖維的本質。
1、流體阻力小、球閥是所有閥類中流體阻力的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3、閥座密封性能好，采用聚四氟乙烯等材料制成密封圈，結構易于密封，而且球閥的密封能力隨著介質壓力的增大而增大。
4、閥桿密封可靠，由于閥桿只做旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質壓力的增大而增大。

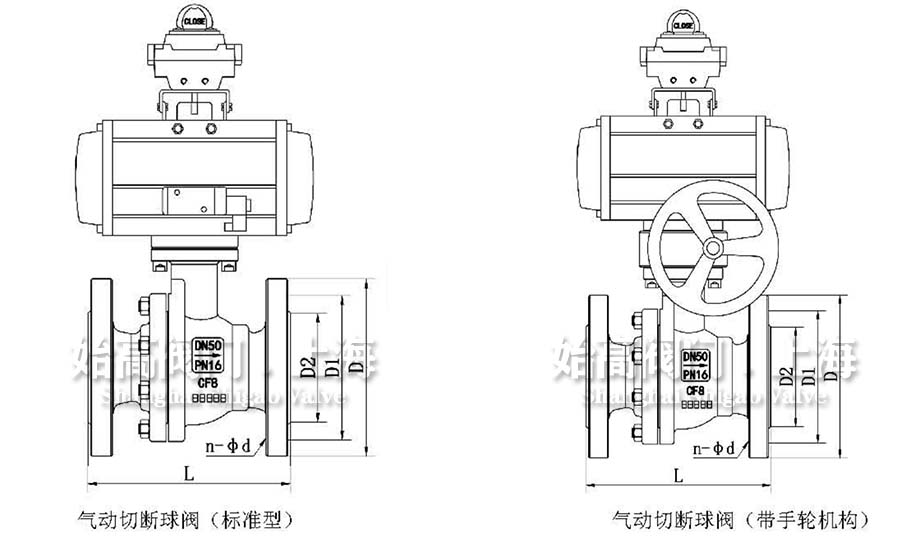

| DN | L | PN16 | PN16 | PN16 | PN16 | PN25 | PN25 | PN25 | PN25 |
| D | D1 | D2 | n-d | D | D1 | D2 | n-d | ||
| 15 | 130 | 95 | 65 | 45 | 4-14 | 95 | 65 | 46 | 4-14 |
| 20 | 140 | 105 | 75 | 45 | 4-14 | 105 | 75 | 56 | 4-14 |
| 25 | 150 | 115 | 85 | 65 | 4-14 | 115 | 85 | 65 | 4-14 |
| 32 | 165 | 140 | 100 | 76 | 4-18 | 140 | 100 | 76 | 4-18 |
| 40 | 180 | 150 | 110 | 84 | 4-18 | 150 | 110 | 84 | 4-18 |
| 50 | 200 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
| 65 | 220 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 8-18 |
| 80 | 250 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
| 100 | 280 | 220 | 180 | 156 | 8-18 | 235 | 190 | 156 | 8-22 |
| 125 | 320 | 250 | 210 | 184 | 8-18 | 270 | 220 | 184 | 8-26 |
| 150 | 360 | 285 | 240 | 211 | 8-22 | 300 | 250 | 211 | 8-26 |
| 200 | 400 | 340 | 295 | 266 | 12-22 | 360 | 310 | 274 | 12-26 |
氣動O型切斷球閥(開關球閥)常用于要求快速關閉管路介質流通的場合，主要由單作用氣動執行器與O型球閥組成，具有緊急復位的功能，可在遇到突發故障或失去氣源時，快速關閉閥門，防止介質流入。氣動O型切斷球閥以壓縮空氣為動力源，且執行速度非常快，具有高準確的開閉功能，可嚴密切斷管路中的流體，可就地控制和遠距離集中控制，提高了使用的安全性。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動O型切斷球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
