氣動對夾式襯氟蝶閥
| 內容摘要 |
氣動對夾式襯氟蝶閥是在會與管道介質接觸的過流部件(如閥體內壁、蝶板、閥座)襯上一層較厚的氟塑料，具有強的耐腐蝕性和耐磨性。氣動襯氟蝶閥閥座與碟板全部由PTFE制作而成，有效的保證閥軸等相關部件不被閥腔內的介質接觸而腐蝕。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 氣動對夾式襯氟蝶閥 |
| 產品型號： | D671F46 | 閥體材質： | 碳鋼、不銹鋼 |
| 連接方式： | 對夾連接 | 適用壓力： | PN10、PN16 |
| 公稱通徑： | DN50-DN1600 | 驅動方式： | 氣動 |
| 適用介質： | 水、空氣、天然氣、油品及弱腐蝕性流體 | 適用溫度： | 氟橡膠：-20℃～200℃ |
| 流量特性： | 近似快開型 | 泄漏量： | 按GB/T4213-92 |
| 結構長度： | GB/T12221-1989 | 壓力試驗： | GB/T13927-2000；JB/T9092-1999 |
| 執行器形式： | AT氣動執行器/AW氣動執行器/PT氣動執行器 | 作用方式： | 雙作用(氣開氣關)、單作用(彈簧復位) |
| 控制方式： | 開關型、智能調節型 | 氣源壓力： | 雙作用3-8bar；單作用4-8bar |
| 操作介質： | 空氣 | 連接尺寸： | ISO5211 |
| 氣源接口： | 符合NAMUR標準 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
氣動對夾式襯氟蝶閥是在會與管道介質接觸的過流部件(如閥體內壁、蝶板、閥座)襯上一層較厚的氟塑料，具有強的耐腐蝕性和耐磨性。氣動襯氟蝶閥閥座與碟板全部由PTFE制作而成，有效的保證閥軸等相關部件不被閥腔內的介質接觸而腐蝕。連接方式不同分為氣動對夾式襯氟蝶閥和氣動法蘭襯氟蝶閥，也可以根據工況要求選用開關型或調節型的執行裝置，達到對管路介質的快速切斷或比例式調節流量使用，可廣泛應用于溫度≤180℃的腐蝕性流體以及強酸強堿等介質的常溫常壓場合。

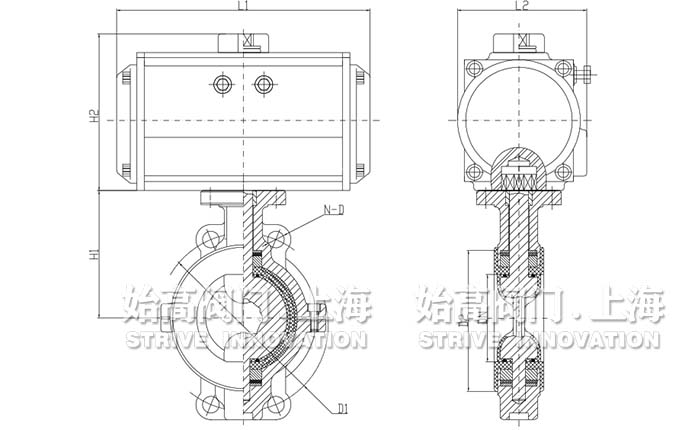

| DN | L | L1 | L2 | H1 | H2 | D1 | D2 | N-D |
| 40 | 43 | 215 | 105 | 172 | 110 | 110 | 88 | 4-18 |
| 50 | 43 | 215 | 105 | 172 | 110 | 125 | 102 | 4-18 |
| 65 | 46 | 215 | 105 | 185 | 110 | 145 | 122 | 8-18 |
| 80 | 46 | 215/265 | 105/110 | 215 | 110/120 | 160 | 138 | 8-18 |
| 100 | 52 | 265/270 | 110/125 | 265 | 120/142 | 180 | 158 | 8-18 |
| 125 | 56 | 270/310 | 125/142 | 270 | 142/158 | 210 | 188 | 8-18 |
| 150 | 56 | 310/400 | 142/160 | 310 | 158/178 | 240 | 212 | 8-22 |
| 200 | 60 | 400/465 | 160/178 | 400 | 178/200 | 195 | 242 | 12-22 |
| 250 | 68 | 465/550 | 178/210 | 465 | 200/235 | 355 | 268 | 12-26 |
| 300 | 78 | 550/550 | 210/235 | 550 | 235/260 | 410 | 295 | 12-26 |
| 350 | 78 | 550/646 | 235/258 | 550 | 260/325 | 470 | 320 | 16-26 |
氣動對夾式襯氟蝶閥，該系列蝶閥主要應用于化工等工業過程中對腐蝕性流體的控制，是調節或切斷各種化學腐蝕性介質的解決方案之一，廣泛應用于任何濃度的酸、堿、強氧化劑及王水、各種有機酸、還原劑、有機溶劑等介質，但不適合用于介質溫度及壓力過高或帶有顆粒狀的工藝介質，一般超過一定的壓力和溫度，都建議使用金屬密封材質的蝶閥，也可以根據工況要求選用開關型或調節型的執行裝置，達到對管路介質的快速切斷或比例式調節流量使用。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動對夾式襯氟蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
