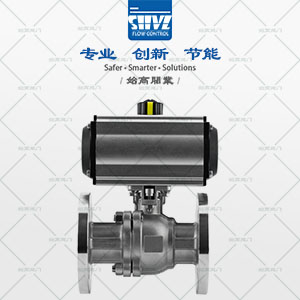

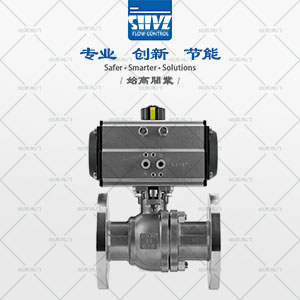

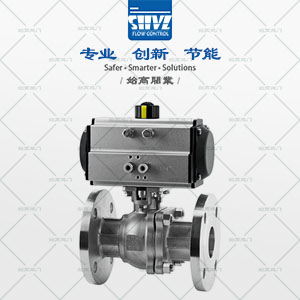

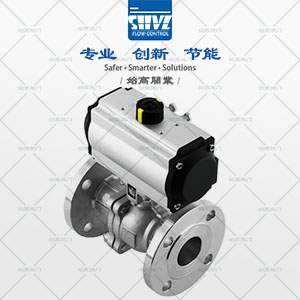

氣動不銹鋼法蘭球閥
| 內容摘要 |

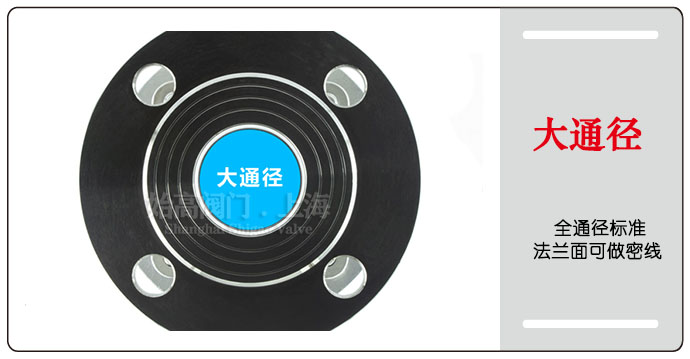

氣動不銹鋼法蘭球閥采用兩塊式浮動球結構。全通徑設計，滿足管線清管的要求，具有最大的流通能力。閥體整體采用硅溶膠技術鑄造，表面光滑無毛刺，加工方便。本閥應用于管線截斷或接通管路中的介質，適用于兩位切斷或調節的場合。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 氣動不銹鋼法蘭球閥 |
| 產品型號： | Q641F | 閥體材質： | 不銹鋼304、316、316L |
| 連接方式： | 法蘭 | 適用壓力： | 1.6Mpa-6.4Mpa |
| 公稱通徑： | DN15~DN200 | 驅動方式： | 氣動 |
| 適用介質： | 水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等 | 適用溫度： | -20°C ~ +150°C/-20°C ~ +240°C |
| 設計標準： | GB/T12237、API 6D、API 608 | 結構長度： | GB/T12221、ASME B16.10 |
| 法蘭連接： | HG、GB、JB、ASME B16.5 | 壓力與溫度： | GB/T9131、ASME B16.34 |
| 執行器形式： | AT氣動執行器 | 作用方式： | 雙作用(氣開氣關)、單作用(彈簧復位) |
| 控制方式： | 開關兩位控制、4-20mA模擬量控制 | 氣源壓力： | 雙作用3-8bar；單作用4-8bar |
| 操作介質： | 空氣 | 連接尺寸： | ISO5211 |
| 氣源接口： | 符合NAMUR標準 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |

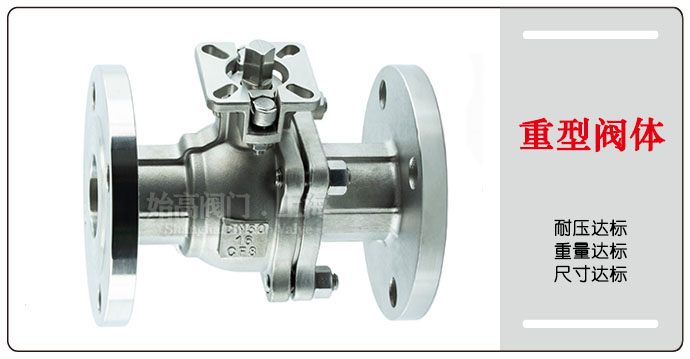

氣動不銹鋼法蘭球閥采用兩塊式浮動球結構。全通徑設計，滿足管線清管的要求，具有zui大的流通能力。閥體整體采用硅溶膠技術鑄造，表面光滑無毛刺，加工方便。本閥應用于管線截斷或接通管路中的介質，適用于兩位切斷或調節的場合。氣動不銹鋼法蘭球閥采用氣動執行器及精鑄球閥組成。主要分為氣動軟密封球閥及氣動硬密封球閥兩大類。氣動法蘭球閥具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。氣動法蘭球閥可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。可分別用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。廣泛應用于造紙、石油、化工、冶金、電力、水處理、環保、石油、輕工等行業中的自動化控制。
（1）流體阻力小、球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
（2）止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
（3）閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
（4）閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
（5）由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
（6）下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
 |
 |
 |
 |
1、三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
2、回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
3、電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
4、定位器：輸入4～20mA信號,實現閥門調節功能。
5、手動機構：手操機構，可實現手動開或關閥。
6、調節型附件：電氣定位器、氣動定位器、電氣轉換器。
7、切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
 |

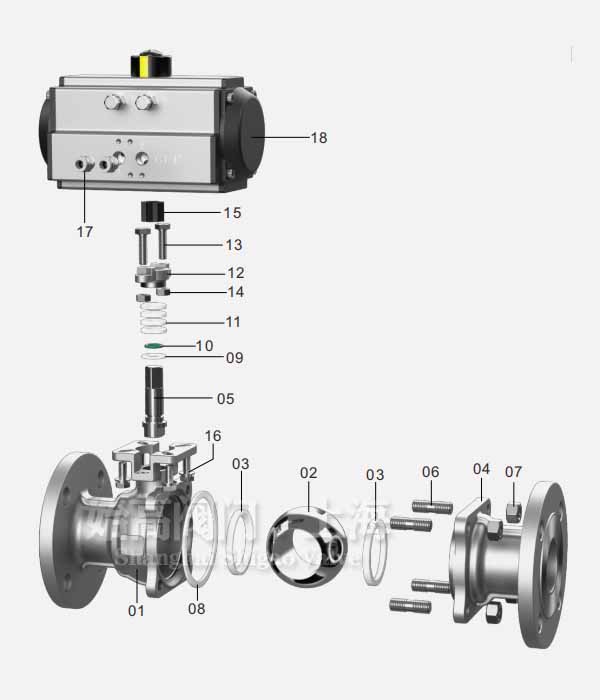

序號 | 名稱 | 材質 |
| 1 | 主閥體 | 不銹鋼SUS304/SUS316 | |
| 2 | 球體 | 不銹鋼SUS304/SUS316 | |

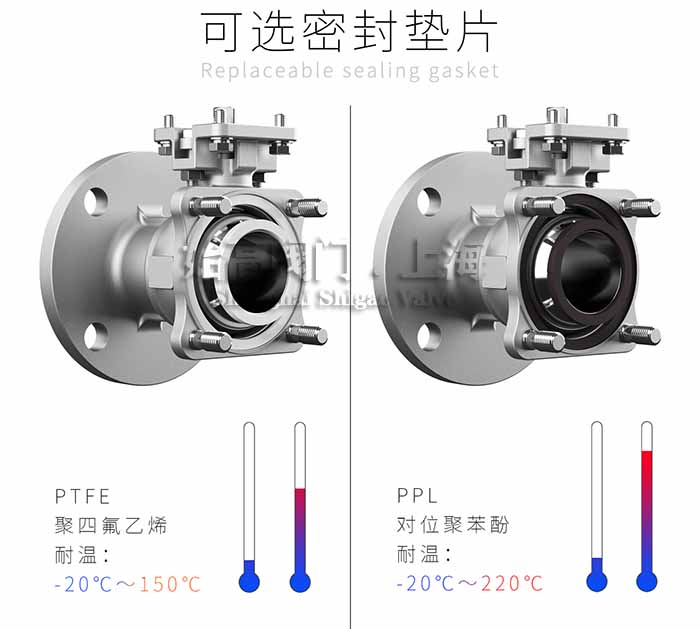

| 3 | 閥座 | 聚四氟乙烯PTFE/對位聚苯PPL | |
| 4 | 副閥體 | 不銹鋼SUS304/SUS316 | |
| 5 | 閥桿/閥軸 | 不銹鋼SUS304/SUS316 | |
| 6 | 螺栓 | 不銹鋼SUS304 | |
| 7 | 螺母 | 不銹鋼SUS304 | |
| 8 | 閥體密封墊 | 聚四氟乙烯PTFE/對位聚苯PPL | |
| 9 | 止推墊 | 聚四氟乙烯PTFE/碳纖維 | |
| 10 | 軸密封O型圈 | 氟橡膠/三元乙丙EPDM | |
| 11 | 填料 | 聚四氟乙烯PTFE/對位聚苯PPL | |
| 12 | 壓蓋 | 不銹鋼SUS304/SUS316 | |
| 13 | 壓蓋緊鎖螺栓 | 不銹鋼SUS304 | |
| 14 | 壓蓋緊鎖螺母 | 不銹鋼SUS304 | |
| 15 | 八角套 | 粉末冶金 | |
| 16 | 緊鎖螺絲套件 | 不銹鋼SUS304 | |
| 17 | 氣管接頭 | 銅電鍍 | |
| 18 | 氣動執行器 | AT |

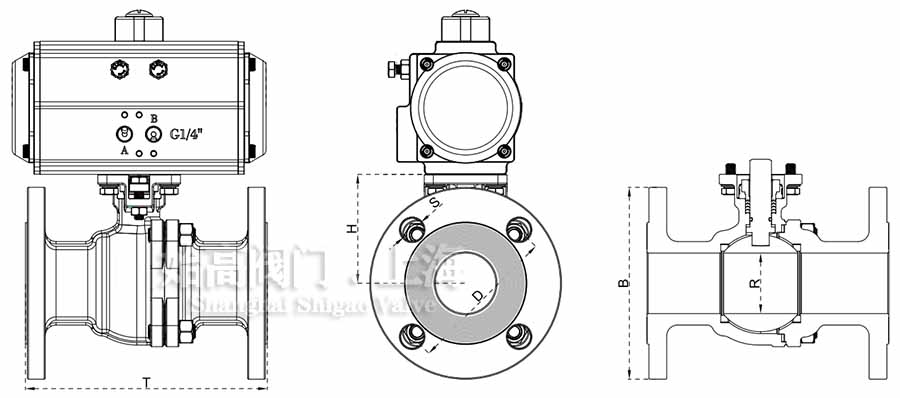

| DN | T | D | S | H | R | B |
| 15 | 130 | 65 | 4-14 | 52.5 | 15 | 95 |
| 20 | 140 | 75 | 4-14 | 54.5 | 20 | 105 |
| 25 | 150 | 85 | 4-14 | 58.5 | 25 | 115 |
| 32 | 165 | 100 | 4-18 | 71 | 32 | 135 |
| 40 | 180 | 110 | 4-18 | 76 | 40 | 145 |
| 50 | 200 | 125 | 4-18 | 90 | 50 | 160 |
| 65 | 220 | 145 | 4-18 | 107 | 65 | 180 |
| 80 | 250 | 160 | 8-18 | 118 | 80 | 195 |
| 100 | 280 | 180 | 8-18 | 138 | 100 | 215 |
氣動不銹鋼法蘭球閥采用活塞式氣動執行器和法蘭不銹鋼球閥組成。不銹鋼球閥的閥體，球體，閥桿等零件都采用不銹鋼材料，有不銹鋼304, 304L， 316， 316L等。閥座和填料采用聚四氟乙烯，密封性好，耐強酸，強堿腐蝕�？捎糜谑突じg性介質多的行業。氣動執行器可裝配換向電磁閥，行程開關，空氣過濾減壓閥等附件。主要用于遠程開關控制。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動不銹鋼法蘭球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
