更新時間：2022-10-30 13:25:27

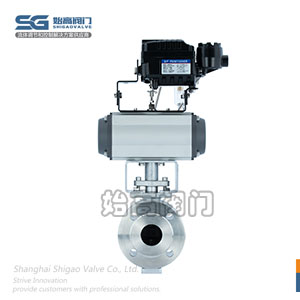

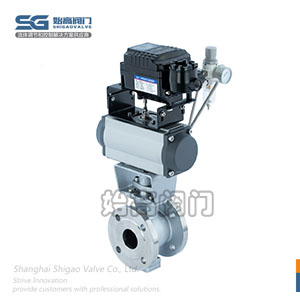

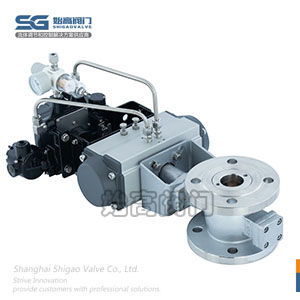

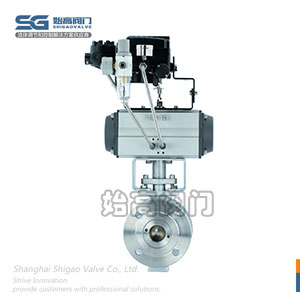

氣動法蘭V型調節球閥

內容摘要

VQ640F氣動法蘭V型球閥是一款硬密封、四氟密封調節球閥。它采用板簧加載的可動閥座結構，閥座與球體不會產生卡阻或脫離等問題，密封可靠，使用壽命長。V型球閥閥芯設計成帶有特殊開關的V型缺口，流通能力大，壓力損失小，并具有準確的截流特性和控制功能，流量特性為近似百分比。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動法蘭V型球閥參數表

產品品牌：	始高閥門	產品名稱：	氣動法蘭V型球閥
產品型號：	ZSHV/VQ640F/VQ640H	閥體材質：	鑄鋼、不銹鋼
連接方式：	法蘭式	適用壓力：	PN16~PN64
公稱通徑：	DN25~DN500	驅動方式：	氣動
適用介質：	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)	適用溫度：	-28℃ - 300℃
執行器形式：	AT氣動執行器/PT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關型、智能調節型	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

氣動V型球閥是一種直角回轉結構的高精度控制閥，可分為氣動V型調節球閥與氣動V型切斷球閥。它與閥門定位器配套使用，可實現比例調節。與二位五通電磁閥及控制箱配套使用，可實現開關控制。氣動V型球閥閥芯設計成帶有特殊形狀的V型缺口，具有準確的截流物性和控制功能，氣動V型球閥適用于各種控制場合，結構緊湊，體積小，可緊臥安裝等優點。氣動V型調節球閥適用于氣體、液體、固態顆粒狀介質的控制。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制。因此氣動V型球閥,氣動V型調節球閥,氣動V型切斷球閥可廣泛用于石油、化工、造紙、化纖、電力、冶金、制藥、環保等工業部門的自控系統。

結構特點Features

1、具有出色的調節特性：V型球閥具有一個近似百分比的固有流量特性及高達300：1的可調比。因此V型球閥可以在廣幅的變化范圍內提供準確的控制。
2、流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的值特別高，流通能力特別大，流通阻力小。
3、V型球閥采用雙軸承結構，機械穩定性能高，啟動扭矩小，保證了閥門具有好的靈敏度和感應速度。
4、可靠性：閥體為一個整體，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。
5、超強的剪切能力：V型球閥采用金屬硬密封結構，V型球閥閥芯及金屬閥座在回轉過程中，V型缺口與閥座產生一個強大的剪切能力切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。

主要零部件材質Material of main parts

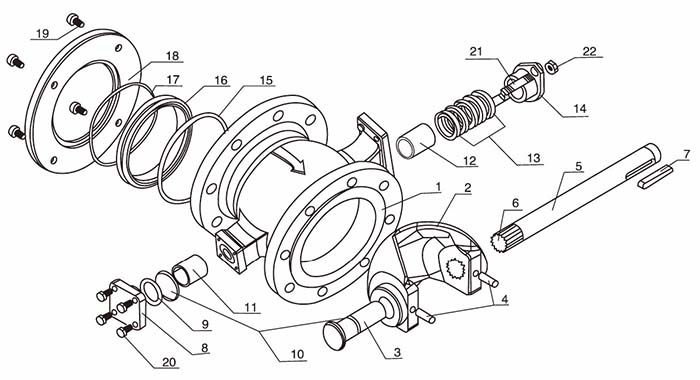

氣動V型球閥結構

序號	名稱	材料
1	閥體	WCB/CF8/CF8M/CF3/CF3M
2	閥芯	CF8、CF8M+鍍硬鉻或超音速噴涂
3	后閥桿	17-4PH、SS316
4	圓柱銷	SS304、SS316
5	前閥桿	17-4PH、SS316
6	花鍵	17-4PH、SS316
7	平鍵	SS304、45#
8	后壓蓋	CF8、CF8M
9	O型圈	氟橡膠
10	調整墊	PTFE
11	自潤滑軸承	復合材料
12	自潤滑軸承	復合材料
13	填料	PTFE
14	填料壓蓋	CF8
15	O型圈	氟橡膠
16	密封座	PTFE、SS304、SS316+鍍硬鉻或超音速噴涂
17	密封座彈簧	SS316
18	密封座蓋	Q235、SS304、SS316
19	內六角螺釘	SS304
20	六角螺釘	SS304
21	雙頭螺釘	SS304
22	六角螺母	SS304

密封結構Features


金屬密封閥座			高溫型金屬密封閥座			軟閥座
序號	名稱	溫度范圍	序號	名稱	溫度范圍	序號	名稱	溫度范圍
1	密封閥蓋	-20~160℃ -20~230℃	1	密封閥蓋	-20~425℃	1	密封閥蓋	-20~160℃
2	彈簧		2	彈簧		2	彈簧
3	O型圈		3	壓圈		3	O型圈
4	閥體		4	石墨環		4	閥體
5	密封座		5	閥座		5	密封座
6	閥芯		6	閥體		6	密封圈
-	-		7	閥芯		7	閥芯

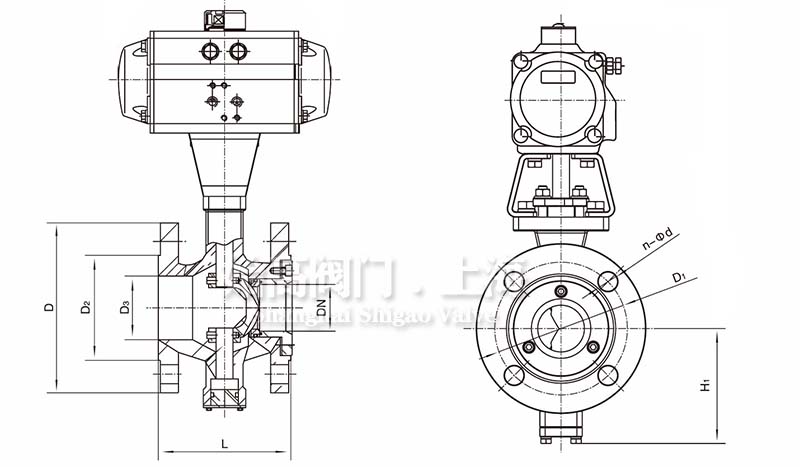

外形尺寸Overall Dimension

氣動法蘭V型球閥尺寸

DN	L	H1	D	D1	D2	D3
25	102	87	115	85	65	38
32	105	87	140	100	76	42
40	114	87	150	110	84	50
50	124	97	165	125	99	60
65	145	112	185	145	118	75
80	165	112	200	160	132	94
100	194	122	220	180	156	110
125	213	142	250	210	184	135
150	229	165	285	240	211	165
200	243	195	340	295	266	210
250	297	237	405	355	319	260
300	334	287	460	410	370	310

結語Conclusion

氣動法蘭V型調節球閥按密封性能分為軟密封和硬密封，按調節方式分為調節型和切斷型，切斷型按作用形式分單作用和雙作用式，調節型通常為雙作用式，其中單作用式的獨特優點是一旦動力源發生故障，球閥將按控制系統的要求自動處于關閉或開啟位置，產品廣泛應用于電力、石油、化工、造紙、輕紡、食品、制藥、航空航天等領域。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動法蘭V型球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
