氣動夾套保溫球閥
| 內容摘要 |
氣動夾套保溫球閥根據用戶需要夾套注入蒸汽、導熱油、冷卻水、冷氣等。使用整個閥門長溫或降溫達到所需要的溫度。能防止介質結晶。主要應用于化工、石油、制藥等行業的系統管路中，主要作用是輸送在常溫狀態下會凝固、易結晶的介質。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 氣動夾套保溫球閥 |
| 產品型號： | BQ641F | 閥體材質： | 碳鋼、不銹鋼 |
| 連接方式： | 法蘭 | 適用壓力： | PN16 |
| 公稱通徑： | DN15~DN200 | 驅動方式： | 氣動 |
| 適用介質： | 重油、膠類等易凝固介質 | 適用溫度： | -20℃-300℃ |
| 設計標準： | GB/T 12237 API 608 API 6D | 結構長度： | ASME B16.10 |
| 法蘭標準： | HG/T 20592 ASME B16.5 | 試驗、檢驗標準： | GB/T 26480 API 598 |
| 執行器形式： | AT氣動執行器/PT氣動執行器 | 作用方式： | 雙作用(氣開氣關)、單作用(彈簧復位) |
| 控制方式： | 開關型、智能調節型 | 氣源壓力： | 雙作用3-8bar；單作用4-8bar |
| 操作介質： | 空氣 | 連接尺寸： | ISO5211 |
| 氣源接口： | 符合NAMUR標準 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
氣動夾套保溫球閥根據用戶需要夾套注入蒸汽、導熱油、冷卻水、冷氣等。使用整個閥門長溫或降溫達到所需要的溫度。能防止介質結晶。主要應用于化工、石油、制藥等行業的系統管路中，主要作用是輸送在常溫狀態下會凝固、易結晶的介質。具有結構緊湊、體積小、重量輕、密封性能好、啟閉靈活、安裝方便等特點。
夾套保溫球閥具有良好的保溫保冷特性，且球閥的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。保溫球閥主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于保溫球閥采用整體式結構，因而該閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

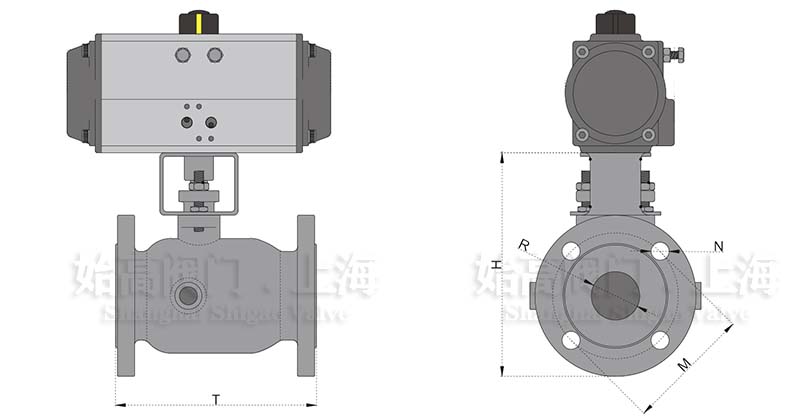

| DN | T | H | M | N | R |
| 15 | 130 | 142 | 65 | 4-14 | 15 |
| 20 | 140 | 152 | 75 | 4-14 | 20 |
| 25 | 150 | 162 | 85 | 4-14 | 25 |
| 32 | 165 | 197 | 100 | 4-18 | 32 |
| 40 | 180 | 207 | 110 | 4-18 | 40 |
| 50 | 200 | 222 | 125 | 4-18 | 50 |
| 65 | 220 | 252 | 145 | 4-18 | 65 |
| 80 | 250 | 267 | 160 | 8-18 | 80 |
| 100 | 280 | 287 | 180 | 8-18 | 100 |
| 125 | 320 | 334 | 210 | 8-18 | 125 |
| 150 | 360 | 369 | 240 | 8-23 | 150 |
| 200 | 400 | 439 | 295 | 12-23 | 200 |

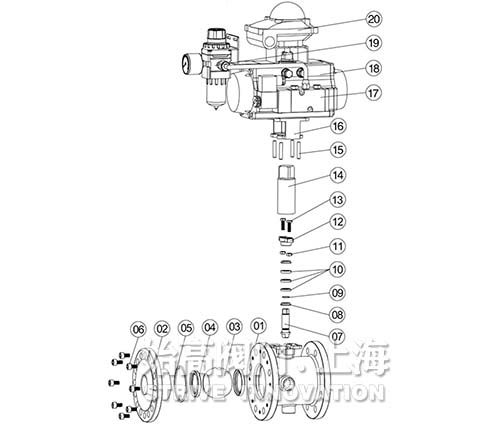

| 序號 | 零件名稱 | 序號 | 零件名稱 |
| 1 | 閥體 | 2 | 閥蓋 |
| 3 | 球體 | 4 | 閥座 |
| 5 | 閥體密封墊 | 6 | 螺栓 |
| 7 | 閥桿 | 8 | 止推墊片 |
| 9 | O型圈 | 10 | V型填料 |
| 11 | 螺母 | 12 | 填料壓蓋 |
| 13 | 螺栓 | 14 | 連接套 |
| 15 | 螺栓 | 16 | 連接支架 |
| 17 | 電磁閥 | 18 | 氣動執行器 |
| 19 | 過濾減壓閥 | 20 | 限位開關 |
氣動夾套保溫球閥根據使用工況不同，夾套可以是冷凝水，用于因為過熱而析出晶體，也可以用熱水、蒸汽和導熱油做伴熱用，其具有良好的保溫保冷特性，常用于輸送常溫下會凝固的高粘度介質。
