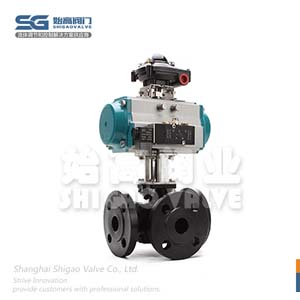

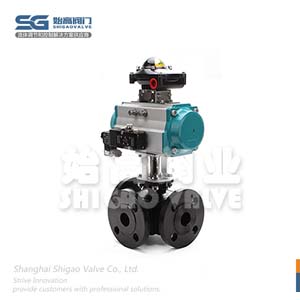

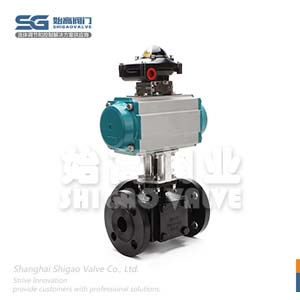

氣動法蘭三通球閥
| 內容摘要 |
Q644(5)F氣動法蘭三通球閥分為L型氣動內螺紋球閥和T型氣動內螺紋球閥，L型適用于介質的流向轉換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 氣動法蘭三通球閥 |
| 產品型號： | Q644F/Q645F | 閥體材質： | 不銹鋼CF8/CF8M |
| 連接方式： | 法蘭 | 適用壓力： | PN16、PN25、PN40 、PN64等 |
| 公稱通徑： | DN15~DN400 | 驅動方式： | 氣動 |
| 適用介質： | 水、油品、氣體等 | 適用溫度： | -20~300℃ |
| 流道類型： | L型/T型 | 閥座襯里： | PTFE、PPL、硬密封等 |
| 閥板材質： | WCB、304、316、316L等 | 附件可選： | 換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構 |
| 執行器形式： | AT氣動執行器/PT氣動執行器 | 作用方式： | 雙作用(氣開氣關)、單作用(彈簧復位) |
| 控制方式： | 開關兩位控制、4-20mA模擬量控制 | 氣源壓力： | 雙作用3-8bar；單作用4-8bar |
| 操作介質： | 空氣 | 連接尺寸： | ISO5211 |
| 氣源接口： | 符合NAMUR標準 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
Q644(5)F氣動法蘭三通球閥分為L型氣動內螺紋球閥和T型氣動內螺紋球閥，L型適用于介質的流向轉換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。雙層閥桿填料復合德國泄露測試要求，在系統泄壓后無需拆下整個閥體就能進行檢查和維修。氣動三通內螺紋球閥任一通口均可用作入口而無泄漏，并可根據工況制成L型或T型通道。

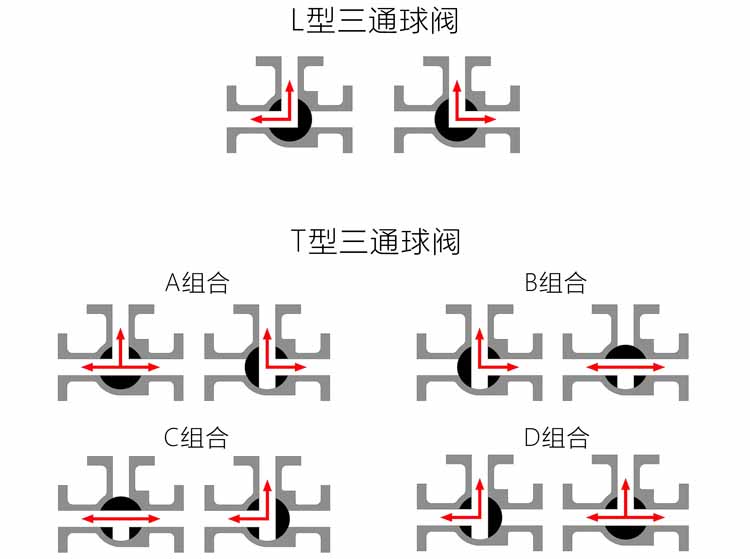

氣動三通球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。其流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路介質的合流或分流。
1、實心球芯，用料足。同等規格產品比同行重。
2、耐火，防靜電處理，閥桿防爆出裝置，保證系統安全。
3、高平臺設計符合ISO5211標準，可以ISO5211標準執行器，直接連接，互換性好。
4、硅溶膠精密鑄造閥體，結構緊密，尺寸精度高。外觀精美。
 |
 |

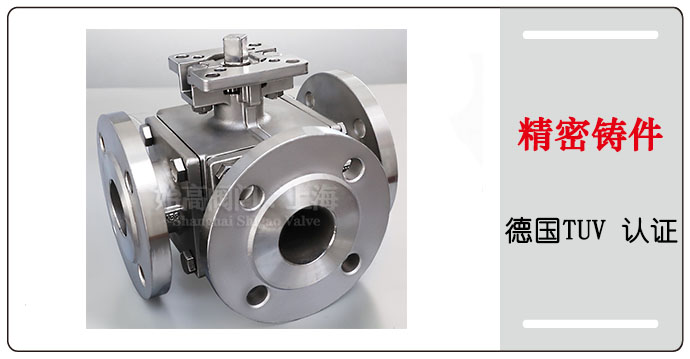

閥體為硅溶膠精鑄件，細膩美觀，閥體加厚精細耐磨，壽命長。 |

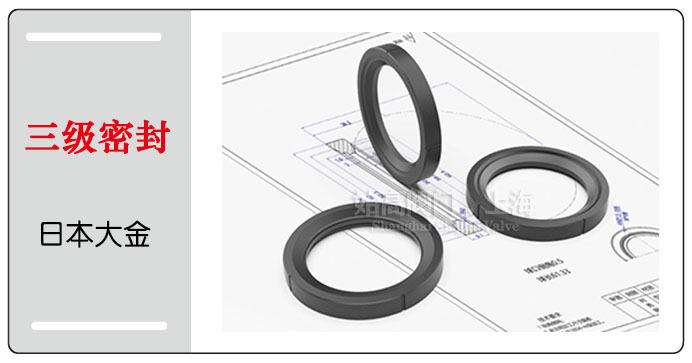

采用日本大金密封，止推墊一級密封，O型圈二級密封，填料三級密封。 |
 |
 |

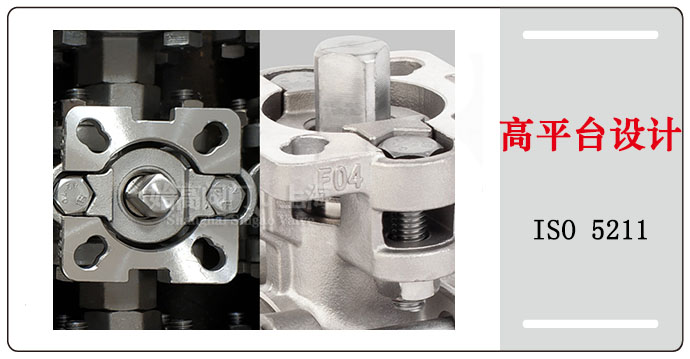

ISO 5211高平臺設計可適配國內外電動/氣動執行器，直接安裝，不需要支架。 |

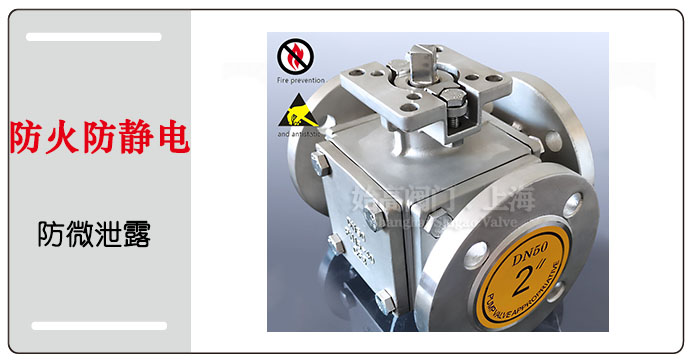

防火設計：火災燒毀 PTFE 密封件，內部設計金屬密封；防靜電裝置：通過防靜電鋼珠，消除靜電；雙碟簧防微泄露：預先壓緊變形的雙碟簧，釋放變形再次壓緊，防微泄露。 |
| DN | L | H1 | D | D1 | D2 | T | f | N-D |
| 15 | 155 | 65 | 95 | 65 | 45 | 16 | 2 | 4-14 |
| 20 | 165 | 65 | 105 | 75 | 58 | 18 | 2 | 4-14 |
| 25 | 181 | 68 | 115 | 85 | 68 | 18 | 2 | 4-14 |
| 32 | 190 | 79 | 140 | 100 | 78 | 18 | 2 | 4-18 |
| 40 | 212 | 85 | 150 | 110 | 88 | 18 | 2 | 4-18 |
| 50 | 232 | 93 | 165 | 125 | 102 | 18 | 2 | 4-18 |
| 65 | 290 | 121 | 185 | 145 | 122 | 18 | 2 | 8-18 |
| 80 | 310 | 153 | 200 | 160 | 138 | 20 | 2 | 8-18 |
| 100 | 350 | 171 | 220 | 180 | 158 | 20 | 2 | 8-18 |
氣動法蘭三通球閥是用于管道中介質換向、合流及分流的作用，主要由T型或L型三通球閥與氣動執行器連接組成，按連接方式不同可分為法蘭及內螺紋。氣動三通L型球閥是對兩條相互垂直的通道進行介質流向的切換或截斷，起到分配作用，而T型球閥不僅可對介質流向進行切換，還可以使三個通道互相連通或關閉其中任意一條通道，起到分流、合流作用。可根據工況需要，在氣動三通球閥執行器上加裝閥門定位器及其它相關配件，即可控制球閥球芯的運轉，達到對管路中介質的自動化控制。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動法蘭三通球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
