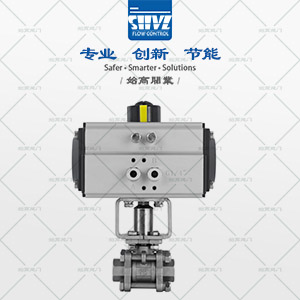

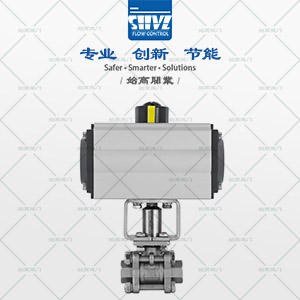

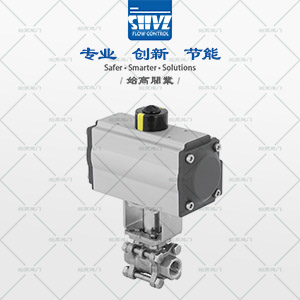

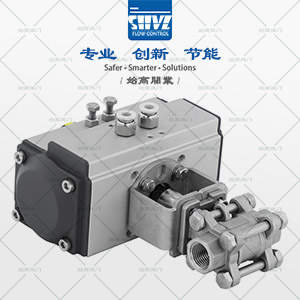

BV-A31H16P - 氣動絲扣高溫球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 氣動絲扣高溫球閥 |
| 產品型號： | BV-A31H16P | 閥體材質： | 不銹鋼304 |
| 連接方式： | 內螺紋 | 適用壓力： | PN16 |
| 公稱通徑： | DN15~DN80 | 驅動方式： | 氣動 |
| 適用介質： | 水、蒸汽等 | 適用溫度： | -15°C ~ +425°C |
| 執行器形式： | AT氣動執行器/RT氣動執行器 | 作用方式： | 雙作用(氣開氣關)、單作用(彈簧復位) |
| 控制方式： | 開關兩位控制、4-20mA模擬量控制 | 氣源壓力： | 雙作用3-8bar；單作用4-8bar |
| 操作介質： | 空氣 | 連接尺寸： | ISO5211 |
| 氣源接口： | 符合NAMUR標準 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|
氣動絲扣高溫球閥由AT氣動執行器及三片式硬密封絲扣球閥組成，金屬硬密封球閥由于密封面是金屬與金屬的直接接觸，通常用于高溫工況，使用時主要是為了解決介質溫度過高而無法使用軟密封的問題，一般使用溫度可以達到280度以上。另外耐磨球閥一般指閥球表面做過特殊處理，比如高溫噴涂硬質合金等，一般使用時是因為介質對普通金屬磨損太大，采用閥球特殊處理解決耐磨問題。硬密封球閥的球體表面采用先進的噴涂技術，通過對各種不同工況條件的處理，zui高硬度可達HRC78。閥座密封面的處理，zui高硬度可達HRC72。球體和閥座進行配對研磨，球閥整個密封面的所有密封區域均經過精密研磨。適合于高溫高壓的水、蒸汽、石油、煤炭、纖維、稠性和腐蝕性介質，以及帶顆粒的介質。金屬密封球閥有浮動球和固定球兩種結構。

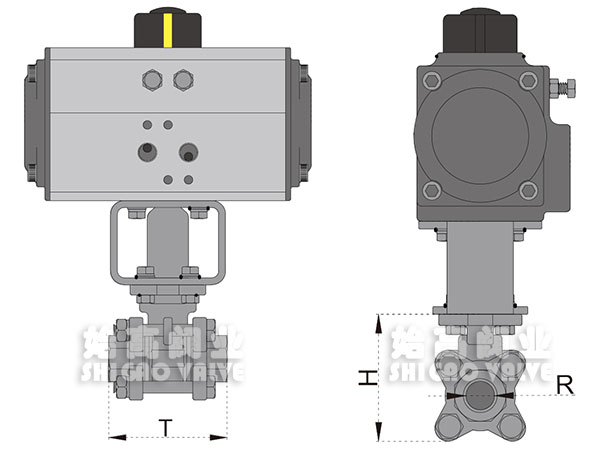

| DN | T | H | K | R |
| 15 | 75 | 78 | 47 | 20 |
| 20 | 88 | 88 | 47 | 25 |
| 25 | 92 | 96 | 47 | 32 |
| 32 | 110 | 105 | 62 | 40 |
| 40 | 120 | 130 | 62 | 50 |
| 50 | 140 | 155 | 72 | 63 |
| 65 | 175 | 206 | 72 | 75 |
| 80 | 200 | 215 | 89 | 90 |
氣動絲扣高溫球閥是采用金屬硬密封球閥及活塞式氣動執行器組成。氣動高溫絲扣球閥密封面采用金屬硬密封閥座，可適用于≤450°以內的介質。氣動高溫球閥可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。配行程限位開關、電磁閥、減壓閥及0.4～0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動高溫球閥整體具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動高溫球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動絲扣高溫球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
