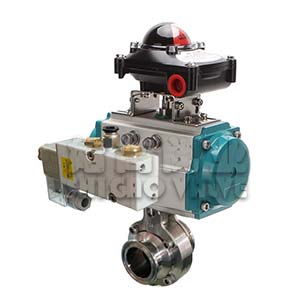

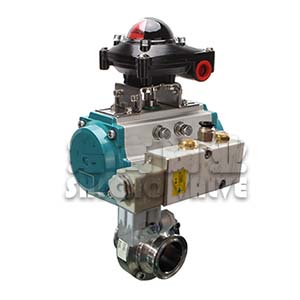

氣動衛生級蝶閥
| 內容摘要 |
氣動衛生級蝶閥包括：WD661X氣動對焊衛生級蝶閥、WD662X外螺紋蝶閥、WD681X卡箍蝶閥、WD676X三片式焊接蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染�？焖俨鹧b閥，使閥門打開和維修快捷容易，使過程停機時間縮短。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
氣動衛生級蝶閥參數表
| 產品品牌： | 始高閥門 | 產品名稱： | 氣動衛生級蝶閥 |
| 產品型號： | WD661X/WD681X/WD62X/WD676X | 閥體材質： | 不銹鋼304、316 |
| 連接方式： | 外螺紋連接、對焊連接、卡箍連接、三片式焊接連接 | 適用壓力： | PN16 |
| 公稱通徑： | DN20~DN150 | 驅動方式： | 氣動 |
| 適用介質： | 水、氣、油等 | 適用溫度： | 0℃-80℃ |
| 執行器形式： | AT氣動執行器/PT氣動執行器 | 作用方式： | 雙作用(氣開氣關)、單作用(彈簧復位) |
| 控制方式： | 開關型、智能調節型 | 氣源壓力： | 雙作用3-8bar；單作用4-8bar |
| 操作介質： | 空氣 | 連接尺寸： | ISO5211 |
| 氣源接口： | 符合NAMUR標準 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
閥門概述Product introduction
氣動衛生級蝶閥包括：WD661X氣動對焊衛生級蝶閥、WD662X外螺紋蝶閥、WD681X卡箍蝶閥、WD676X三片式焊接蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥，使閥門打開和維修快捷容易，使過程停機時間縮短。

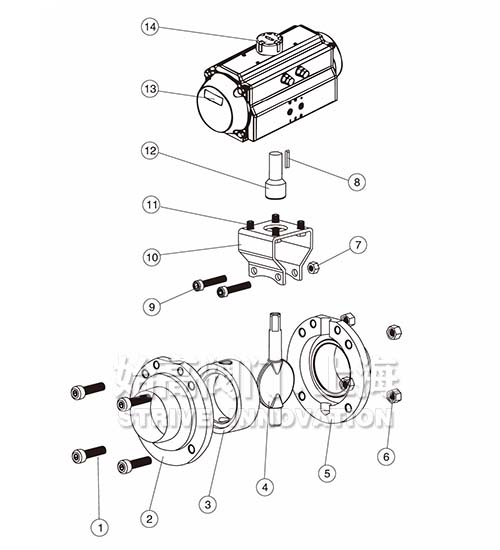

主要零部件材質Material of main parts
| 序號 | 名稱 | 材質 |
| 1 | 螺栓 | 不銹鋼304 |
| 2 | 左閥體 | 不銹鋼304、304L、316、316L |
| 3 | 閥座 | 食品級橡膠 |
| 4 | 蝶板 | 不銹鋼304、304L、316、316L |
| 5 | 右閥體 | 不銹鋼304、304L、316、316L |
| 6 | 螺母 | 不銹鋼304 |
| 7 | 螺母 | 不銹鋼304 |
| 8 | 鍵 | 不銹鋼304 |
| 9 | 螺栓 | 不銹鋼304 |
| 10 | 連接支架 | 不銹鋼304 |
| 11 | 螺栓 | 不銹鋼304 |
| 12 | 連接套 | 不銹鋼304 |
| 13 | 氣動裝置 | AT |
| 14 | 位置指示器 | 塑料 |

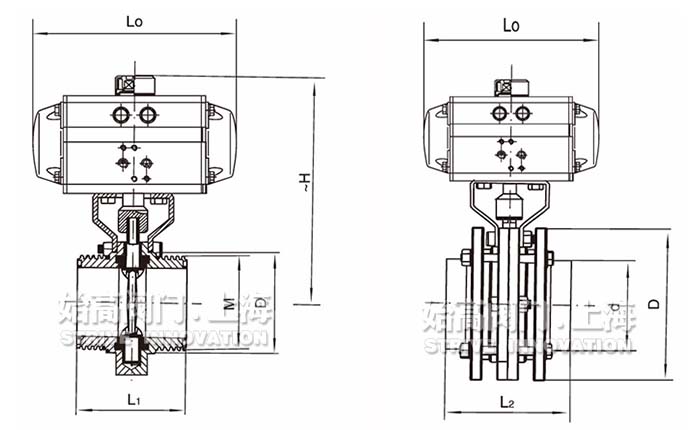

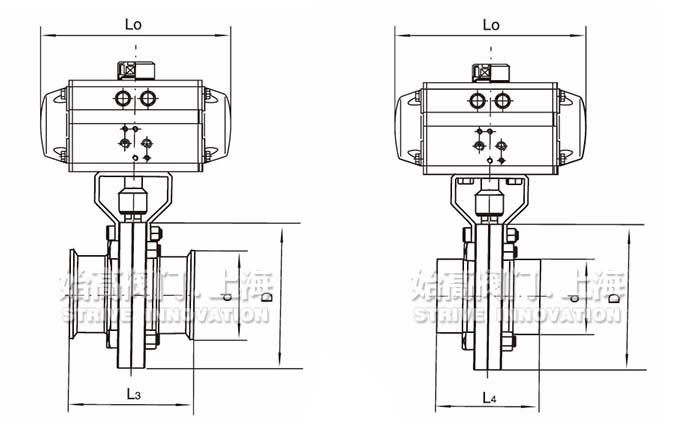

外形尺寸Overall Dimension
 |
 |
| 規格 | WD621X | WD676X | WD681X | WD661X | L0 | H | ||||||||
| ISO | L1 | D | M | L2 | D | d | L3 | D | d | L4 | D | d | ||
| 20 | - | - | - | 100 | 78 | 19.05 | 66 | 78 | 50.5 | 66 | 78 | 19.05 | 141/141 | 157/557 |
| 25 | 66 | 78 | 40×1/6 | 100 | 78 | 25.4 | 66 | 78 | 50.5 | 66 | 78 | 25.4 | 141/141 | 157/557 |
| 32 | 66 | 78 | 48×1/6 | 100 | 78 | 31.8 | 66 | 78 | 50.5 | 66 | 78 | 31.8 | 141/141 | 157/557 |
| 38 | 70 | 86 | 60×1/6 | 100 | 86 | 38.1 | 70 | 86 | 50.58 | 70 | 86 | 38.1 | 141/141 | 157/557 |
| 51 | 76 | 102 | 70×1/6 | 104 | 102 | 50.8 | 76 | 102 | 64 | 76 | 102 | 50.8 | 141/159 | 171/180 |
| 63 | 80 | 115 | 85×1/6 | 112 | 115 | 63.5 | 80 | 115 | 77.5 | 80 | 115 | 63.5 | 141/159 | 169/169 |
| 76 | 84 | 128 | 98×1/6 | 112 | 128 | 76.1 | 84 | 128 | 91 | 84 | 128 | 76.1 | 159/211 | 194/208 |
| 89 | - | - | - | 120 | 139 | 88.9 | 90 | 139 | 106 | 90 | 139 | 88.9 | 159/248 | 200/224 |
| 102 | 104 | 159 | 132×1/6 | 128 | 155 | 101.6 | 102 | 155 | 119 | 102 | 155 | 101.6 | 211/248 | 220/242 |
| 108 | - | - | - | 128 | 159 | 108 | 108 | 159 | 119 | 108 | 159 | 108 | 211/269 | 223/245 |
結語Conclusion
氣動衛生級蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。具有結構緊湊、拆卸方便等優點。
