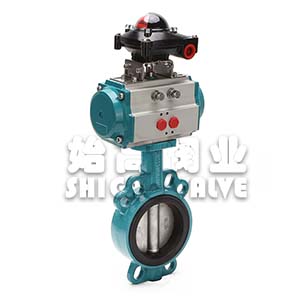

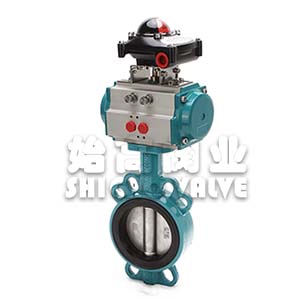

氣動軟密封中線蝶閥
| 內容摘要 |
D671X氣動軟密封中線蝶閥采用中線型設計，其閥門主要結構由閥體、閥瓣、閥座、閥桿及傳動操作機構等部件組成，閥座采用可脫卸構造，并可根據不同介質的物理學特性，適用相應的耐高溫、耐低溫、耐腐蝕、耐光、耐老化物質。廣泛應用于給排水、污水、建筑、空調、石油 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 氣動軟密封中線蝶閥 |
| 產品型號： | D671X | 閥體材質： | 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
| 連接方式： | 對夾連接 | 適用壓力： | PN10 PN16 |
| 公稱通徑： | DN50~DN1200 | 驅動方式： | 氣動 |
| 適用介質： | 空氣、水、污水、蒸氣、煤氣、油品等 | 適用溫度： | 0℃-120℃ |
| 設計標準： | GB/T12238-1989 | 法蘭連接： | GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
| 結構長度： | GB/T12221-1989 | 壓力試驗： | GB/T13927-2000；JB/T9092-1999 |
| 執行器形式： | AT氣動執行器/AW氣動執行器/PT氣動執行器 | 作用方式： | 雙作用(氣開氣關)、單作用(彈簧復位) |
| 控制方式： | 開關型、智能調節型 | 氣源壓力： | 雙作用3-8bar；單作用4-8bar |
| 操作介質： | 空氣 | 連接尺寸： | ISO5211 |
| 氣源接口： | 符合NAMUR標準 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
D671X氣動軟密封中線蝶閥采用中線型設計，其閥門主要結構由閥體、閥瓣、閥座、閥桿及傳動操作機構等部件組成，閥座采用可脫卸構造，并可根據不同介質的物理學特性，適用相應的耐高溫、耐低溫、耐腐蝕、耐光、耐老化物質。廣泛應用于給排水、污水、建筑、空調、石油、化工、食品、醫藥、等系統流體管線上作調節和截流裝置。
氣動軟密封中線蝶閥是由氣動執行器和軟密封中線蝶閥組成。是用隨閥桿轉動的圓形蝶板做啟閉性，以實現啟用動作的氣動閥門主要做截?cái)嚅y使用，亦可設計成具有調節或段閥兼調節的功能，目前蝶閥在低壓大中口徑管道上的使用越來越多，其主要優點是結構簡單，體積小重量輕，造價低，該特點很顯著，安裝在高空暗道，經過二位三通（或者二位五通）電磁閥控制操作方便，也可以調節流量介質。

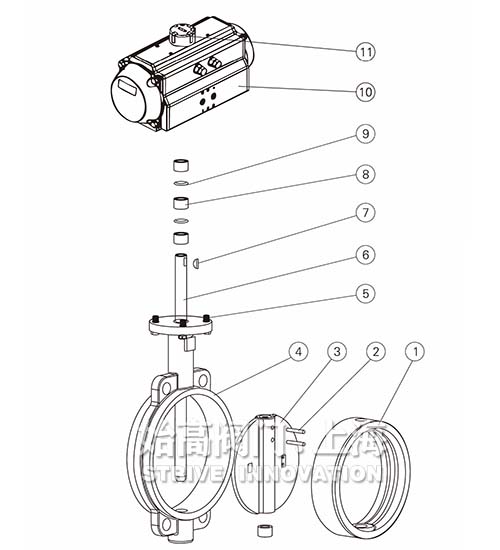

| 序號 | 名稱 | 材質Z | 材質C | 材質P |
| 1 | 閥座 | 橡膠、四氟 | ||
| 2 | 圓柱銷 | 45鋼 | 45鋼 | 不銹鋼 |
| 3 | 蝶板 | 球墨鑄鐵鍍硬鉻 | 碳鋼或不銹鋼 | 不銹鋼 |
| 4 | 閥體 | 灰鑄鐵 | 碳鋼 | 不銹鋼 |
| 5 | 螺栓 | 35鋼 | 碳鋼 | 不銹鋼 |
| 6 | 閥桿 | 45鋼 | 不銹鋼 | 不銹鋼 |
| 7 | 鍵 | 45鋼 | 45鋼 | 不銹鋼 |
| 8 | 襯套 | 銅基粉末冶金 | 銅基粉末冶金 | 銅基粉末冶金 |
| 9 | O型圈 | 橡膠、氟橡膠 | ||
| 10 | 氣動裝置 | AT系列、RT系列、AW系列 | ||
| 11 | 位置指示器 | 塑料 | ||

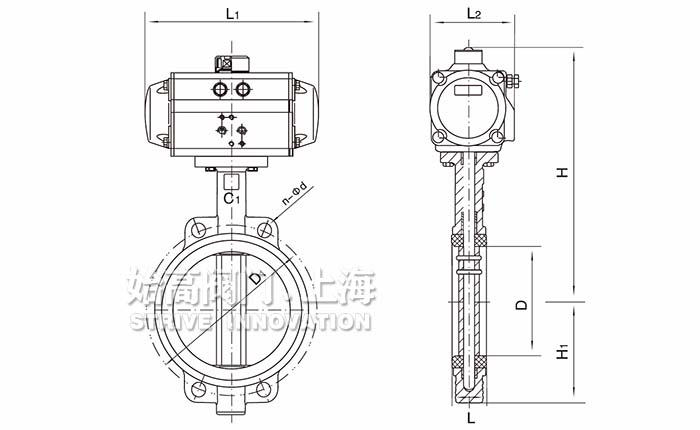

| DN | L | L1 | L2 | H | H1 | D |
| 50 | 42 | 141/159 | 71/83 | 269/281 | 68 | 52.9 |
| 65 | 44.7 | 159/211 | 83/95 | 283/303 | 75 | 64.5 |
| 80 | 45.2 | 159/248 | 83/107 | 289/309 | 93 | 78.8 |
| 100 | 52.1 | 211/269 | 95/123 | 320/338 | 104 | 10.4 |
| 125 | 54.4 | 248/269 | 107/123 | 351/366 | 118 | 123.3 |
| 150 | 55.8 | 269/345 | 123/152 | 380/405 | 133 | 155.6 |
| 200 | 60.6 | 345/409 | 152/172 | 435/477 | 165 | 202.5 |
| 250 | 65.6 | 409/438 | 172/187 | 509/552 | 197 | 250.5 |
| 300 | 76.5 | 438/550 | 187/215 | 597/622 | 224 | 301.6 |
| 350 | 76.5 | 550/600 | 215/240 | 653/688 | 267 | 333.3 |
| 400 | 86.5 | 550/633 | 215/262 | 720/787 | 309 | 389.6 |
氣動軟密封中線蝶閥是以壓縮空氣0.4-0.7MPa的氣源為動力，驅動閥桿帶動帶碟板在閥體內做0-90度的旋轉，達到對蝶閥全開和全關的操作控制。氣動對夾蝶閥可根據工況要求，對執行器裝配閥門定位器，輸入4-20mA的相關信號，從而控制蝶閥碟板的開度大小，實現對管道中介質的壓力、流量、溫度、液位等參數的百分比準確調節。氣動對夾蝶閥不僅可用于工業自動控制系統中作就地控制，也可進行遠距離集中控制，是工業管道中應用選用的系統裝置之一。
