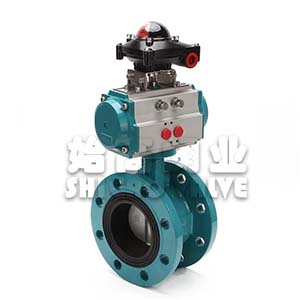

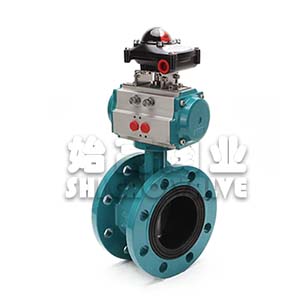

氣動法蘭軟密封蝶閥
| 內容摘要 |
氣動法蘭軟密封蝶閥是由角行程氣動執行器及蝶閥閥體組成，其主要優點：結構簡單、體積小重量輕、造價低，氣動法蘭蝶閥該特點尤其顯著，安裝在高空暗道，經過二位五通電磁閥控制操作方便，配以閥門定位器也可調節介質流量、溫度、壓力等參數。氣動法蘭蝶閥流體阻力較小。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 氣動法蘭軟密封蝶閥 |
| 產品型號： | D641X | 閥體材質： | 球墨鑄鐵、碳鋼、不銹鋼 |
| 連接方式： | 法蘭連接 | 適用壓力： | PN10 |
| 公稱通徑： | DN50～DN1200 | 驅動方式： | 氣動 |
| 適用介質： | 水、油等 | 適用溫度： | ≤90℃ |
| 流量特性： | 近似快開型 | 閥板形式： | 垂直板式 |
| 泄漏量： | 按GB/T4213-92 | 法蘭標準： | JB/T79、GB/T9113、HG20594-97 |
| 執行器形式： | AT氣動執行器/AW氣動執行器/PT氣動執行器 | 作用方式： | 雙作用(氣開氣關)、單作用(彈簧復位) |
| 控制方式： | 開關型、智能調節型 | 氣源壓力： | 雙作用3-8bar；單作用4-8bar |
| 操作介質： | 空氣 | 連接尺寸： | ISO5211 |
| 氣源接口： | 符合NAMUR標準 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
氣動法蘭軟密封蝶閥是由角行程氣動執行器及蝶閥閥體組成，其主要優點：結構簡單、體積小重量輕、造價低，氣動法蘭蝶閥該特點尤其顯著，安裝在高空暗道，經過二位五通電磁閥控制操作方便，配以閥門定位器也可調節介質流量、溫度、壓力等參數。氣動法蘭蝶閥流體阻力較小，中大口徑的氣動法蘭蝶閥全開時有效流通面積較大，啟閉迅速省力，蝶扳旋轉90角度即可完成啟閉，由于轉軸兩側蝶板手介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小，低壓下可實現良好的密封，氣動法蘭蝶閥密封材料有丁晴橡膠、氟橡膠，稱為氣動法蘭軟密封蝶閥。其中氣動硬密封法蘭蝶閥為多層次金屬硬密封，具有彈性密封的優點，無論在低溫情況下均具有優良的密封性能。所以氣動法蘭蝶閥廣泛應用于冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

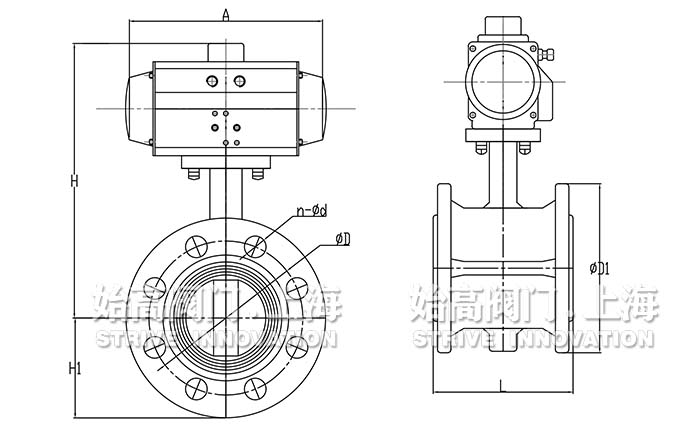

| DN | A | H | H1 | L | D1 |
| 50 | 168 | 220 | 82 | 109 | 165 |
| 65 | 219 | 234 | 91 | 112 | 185 |
| 80 | 249 | 254 | 98 | 114 | 200 |
| 100 | 274 | 283 | 108 | 128 | 220 |
| 125 | 316 | 295 | 123 | 141 | 250 |
| 150 | 356 | 349 | 140 | 141 | 285 |
| 200 | 417 | 404 | 169 | 155 | 340 |
| 250 | 452 | 448 | 202 | 166 | 395 |
| 300 | 540 | 550 | 223 | 180 | 445 |
| 350 | 685 | 770 | 253 | 190 | 505 |
| 400 | 743 | 829 | 283 | 216 | 565 |
1、體積小、重量輕、操作輕巧、便于安裝、維修。

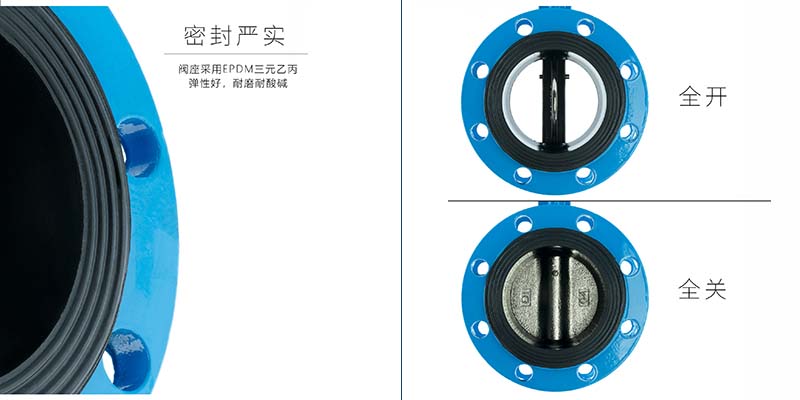

2、密封性能優良可靠、零泄漏,使用壽命長。
3、流量特性趨于直線,調節性能。
4、結構簡單,開關迅速,90°旋轉啟閉。
5、可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥的使用。
氣動法蘭軟密封蝶閥是由氣動執行器和法蘭軟密封蝶閥組成，適用于適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用
