產品品牌: |
始高閥門 |
產品名稱: |
氣動三通切換球閥 |
產品型號: |
Q644F/Q645F |
閥體材質: |
不銹鋼304、316 |
連接方式: |
法蘭 |
適用壓力: |
PN1.6Mpa-2.5Mpa |
公稱通徑: |
DN15~DN200 |
驅動方式: |
氣動 |
適用介質: |
水、油品、氣體等 |
適用溫度: |
-20°C ~ +150°C |
流道類型: |
L型/T型 |
設計依據: |
GB/ANSI |
法蘭標準: |
GB/9113、JB/T79、ANSI B16.5 |
檢測標準: |
JB/T9092、API598 |
執行器形式: |
AT氣動執行器/PT氣動執行器 |
作用方式: |
雙作用(氣開氣關)、單作用(彈簧復位) |
控制方式: |
開關兩位控制、4-20mA模擬量控制 |
氣源壓力: |
雙作用3-8bar;單作用4-8bar |
操作介質: |
空氣 |
連接尺寸: |
ISO5211 |
氣源接口: |
符合NAMUR標準 |
制造標準: |
國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |

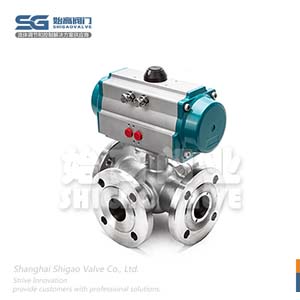

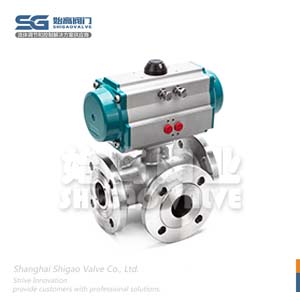

閥門概述Product introduction
氣動三通切換球閥可分為 L 型和 T 型。L 型三通切換球閥用于介質流向的切換,能使相互垂直的兩個通道連通。三通球閥一般采用兩閥座結構,亦可采用四閥座結構。四閥座密封三通球閥具有造型美觀、結構緊湊合理,它不僅可實現介質流向的切換,也可使三個通道相互連通,同時也可關閉任一通道,使另外兩個通道連通,靈活控制管路中介質的合流或分流。
結構特點Features
1、氣動三通切換球閥在結構上采用一體化結構,4 面閥座的密封型式,法蘭連接少,可靠性高,設計實現了輕量化。
2、氣動三通球芯分 T 型和 L 型,使用壽命長,流通能力大,阻力小。
3、球閥按作用式分單作用和雙作用兩種型式,單作用式的特點是一旦動力源發生故障時,球閥將處于控制系統要求的狀態。

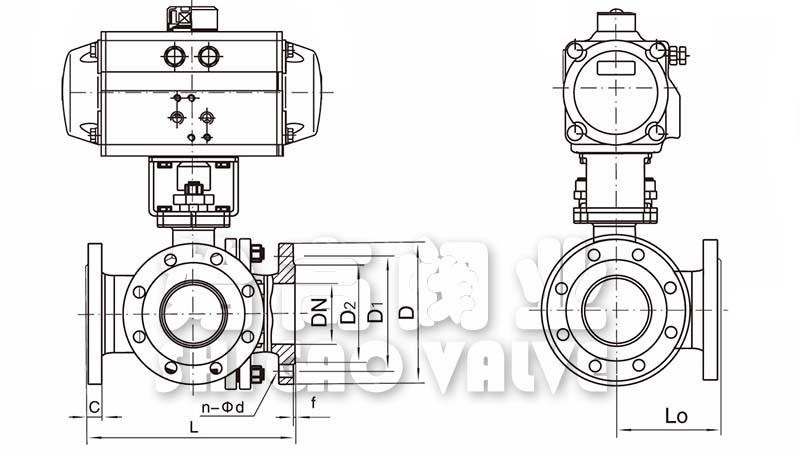

外形尺寸Overall Dimension

DN |
L |
L0 |
D |
D1 |
D2 |
C |
f |
n-d |
15 |
150 |
72 |
95 |
65 |
46 |
14 |
2 |
4-14 |
20 |
160 |
80 |
105 |
75 |
56 |
16 |
2 |
4-14 |
25 |
180 |
90 |
115 |
85 |
65 |
16 |
2 |
4-14 |
32 |
200 |
100 |
140 |
100 |
76 |
18 |
3 |
4-18 |
40 |
220 |
110 |
150 |
110 |
84 |
18 |
3 |
4-18 |
50 |
240 |
120 |
165 |
125 |
99 |
20 |
3 |
4-18 |
65 |
260 |
130 |
185 |
145 |
118 |
20 |
3 |
4-18 |
80 |
280 |
140 |
200 |
160 |
132 |
20 |
3 |
8-18 |
100 |
320 |
160 |
220 |
180 |
156 |
22 |
3 |
8-18 |
125 |
380 |
190 |
250 |
210 |
184 |
22 |
3 |
8-18 |
150 |
440 |
220 |
285 |
240 |
211 |
24 |
3 |
8-22 |
200 |
550 |
260 |
340 |
295 |
266 |
24 |
3 |
12-22 |

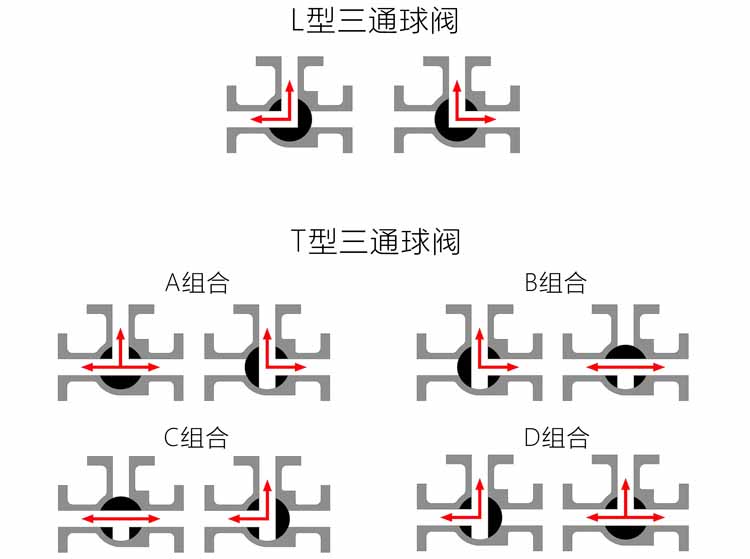

流通道示意圖Flow channel diagram

結語Conclusion
氣動三通切換球閥是一種旋轉型換向閥,一般與電磁閥等氣動元件組合使用。球閥流道阻力小,流量系數大。閥芯有L型和T型兩種,用于分配流體或分流合流場合。具三通球閥有關閉嚴密,結構緊湊,重量輕,維修方便等優點。氣動三通球閥廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制。
