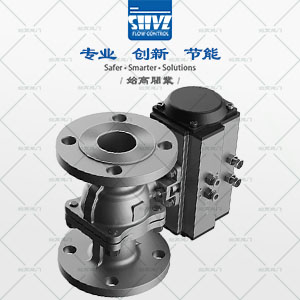

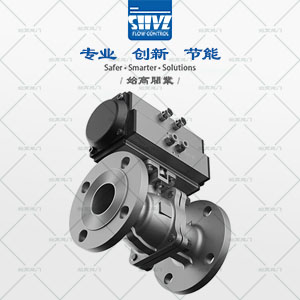

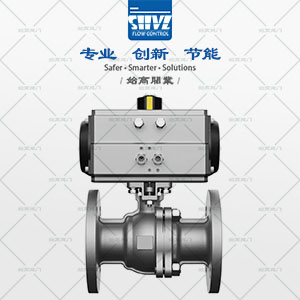

氣動美標法蘭球閥
| 內容摘要 |
Q641F氣動美標法蘭球閥采用活塞式氣動執行器和法蘭美標球閥組成。球閥采用美標API608，API6D標準，可以采用全通徑或縮減結構，流阻小，密封可靠。用于液化氣，天然氣介質可以采用防靜電結構，使閥桿與閥體之間或閥桿、球體、閥體之間電阻小于10歐姆。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 氣動美標法蘭球閥 |
| 產品型號： | Q641F | 閥體材質： | 碳鋼、不銹鋼 |
| 連接方式： | 法蘭 | 適用壓力： | 150LB~600LB |
| 公稱通徑： | 1/2"~8"/DN15~DN200 | 驅動方式： | 氣動 |
| 適用介質： | 水、油、氣等 | 適用溫度： | -20~250℃ |
| 設計標準： | API 6D、ANSI B16.34 | 結構長度： | API 6D、ANSI B16.10 |
| 法蘭連接： | ANSI B16.5 | 壓力與溫度： | ASME B16.34 |
| 執行器形式： | AT氣動執行器 | 作用方式： | 雙作用(氣開氣關)、單作用(彈簧復位) |
| 控制方式： | 開關兩位控制、4-20mA模擬量控制 | 氣源壓力： | 雙作用3-8bar；單作用4-8bar |
| 操作介質： | 空氣 | 連接尺寸： | ISO5211 |
| 氣源接口： | 符合NAMUR標準 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
Q641F氣動美標法蘭球閥采用活塞式氣動執行器和法蘭美標球閥組成。球閥采用美標API608，API6D標準，可以采用全通徑或縮減結構，流阻小，密封可靠。用于液化氣，天然氣介質可以采用防靜電結構，使閥桿與閥體之間或閥桿、球體、閥體之間電阻小于10歐姆。有浮動球或固定球結構。法蘭采用ANSI/ASME B16.5標準，可以和進口設備安裝或替換。氣動美標球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
氣動美標法蘭球閥是一種(球體)繞垂直于通道軸旋轉90度的閥門，其由活塞式雙作用或單作用(彈簧復位式)氣動執行器和美標O型球閥結構組成，通過壓縮空氣驅動氣缸活塞，使齒輪齒條機構動作，齒輪輸出軸轉作，帶動球閥閥桿、閥芯轉動，實現閥門開關動作。氣動美標法蘭球閥配用附件電磁閥、空氣過濾減壓器、限位開關(閥位回訊器)或電-氣閥門定位器，實現對工藝管路中流體介質的自動調節控制或二位切斷控制。
1、球閥設計制造按照美標API-6D標準，檢驗和試驗按照API598標準。
2、流體阻力小、球閥在閥門產品中流阻較小，即使是縮徑，其流阻很小。
3、可以實現快速開關閥門。
4、閥門密封性能好，能實現雙向密封，零泄漏。
5、閥桿密封可靠，采用雙碟形彈簧自動壓緊填料設計，密封壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿受壓力噴出，確保安全。
7、法蘭連接，安裝簡單，重量輕，節約安裝空間，維護方便。
 |

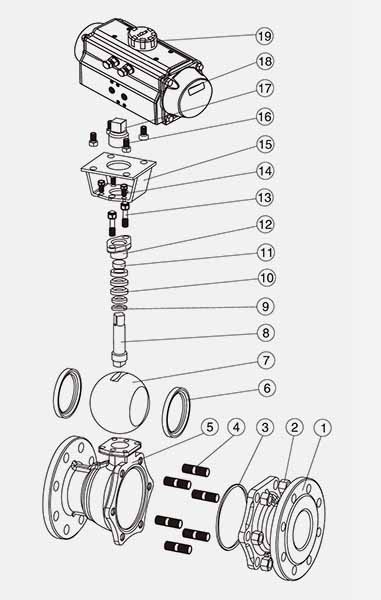

序號 | 名稱 | 碳鋼C | 不銹鋼P(yáng) | 不銹鋼R |
| 1 | 右閥體 | A216-WCB | A351-CF8 | A351-CF8M | |
| 2 | 螺母 | A194-2H | A276-304 | A276-316 | |
| 3 | 墊片 | PTFE、石墨金屬?gòu)?fù)合墊 | PTFE、石墨金屬?gòu)?fù)合墊 | PTFE、石墨金屬?gòu)?fù)合墊 | |
| 4 | 螺栓 | A193-B7 | A276-304 | A276-316 | |
| 5 | 閥體 | A216-WCB | A351-CF8 | A351-CF8M | |
| 6 | 閥座 | PTFE、尼龍、PPL、硬質合金 | PTFE、尼龍、PPL、硬質合金 | PTFE、尼龍、PPL、硬質合金 | |
| 7 | 球體 | A182-F304 | A182-F304 | A182-F316 | |
| 8 | 閥桿 | A276-410 | A276-304 | A276-316 | |
| 9 | 墊片 | A276-304 | A276-304 | A276-316 | |
| 10 | 填料 | PTFE、柔性石墨 | PTFE、柔性石墨 | PTFE、柔性石墨 | |
| 11 | 襯套 | PTFE復合軸承 | PTFE復合軸承 | PTFE復合軸承 | |
| 12 | 壓蓋 | A216-WCB | A351-CF8 | A351-CF8M | |
| 13 | 螺栓 | A194-2H | A276-304 | A276-304 | |
| 14 | 螺栓 | A194-2H | A276-304 | A276-304 | |
| 15 | 連接支架 | A351-CF8 | A351-CF8 | A351-CF8 | |
| 16 | 螺栓 | A194-2H | A276-304 | A276-304 | |
| 17 | 連接套 | A351-CF8 | A351-CF8 | A351-CF8 | |
| 18 | 氣動執行器 | AT | AT | AT |

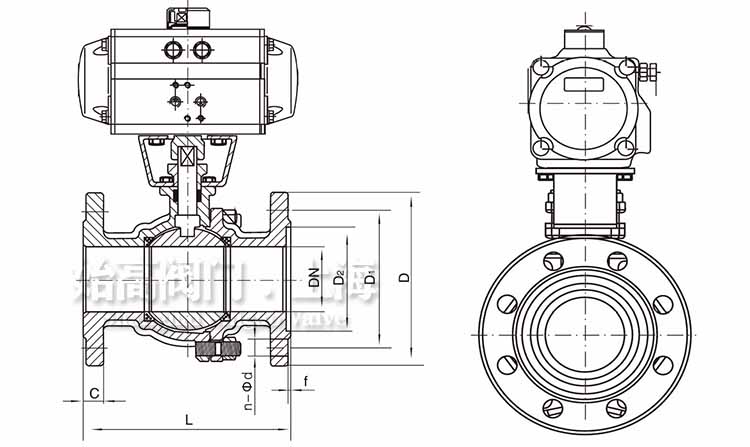

| DN | in | L | D | D1 | D2 | C | f | n-d |
| 15 | 1/2 | 108 | 89 | 60.5 | 35 | 10 | 1.6 | 4-15 |
| 20 | 3/4 | 117 | 99 | 69.9 | 43 | 10.5 | 1.6 | 4-15 |
| 25 | 1 | 127 | 108 | 79.2 | 51 | 11.5 | 1.6 | 4-15 |
| 32 | 1-1/4 | 140 | 117 | 88.9 | 64 | 13 | 1.6 | 4-15 |
| 40 | 1-1/2 | 165 | 127 | 98.6 | 73 | 14.5 | 1.6 | 4-15 |
| 50 | 2 | 178 | 152 | 120.7 | 92 | 16 | 1.6 | 4-19 |
| 65 | 2-1/2 | 190 | 178 | 139.7 | 105 | 18 | 1.6 | 4-19 |
| 80 | 3 | 203 | 191 | 152.7 | 127 | 19.5 | 1.6 | 4-19 |
| 100 | 4 | 229 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 |
| 125 | 5 | 356 | 254 | 215.9 | 186 | 24 | 1.6 | 8-22 |
| 150 | 6 | 394 | 279 | 241.3 | 216 | 25.5 | 1.6 | 8-22 |
| 200 | 8 | 457 | 343 | 298.5 | 270 | 28.5 | 1.6 | 8-22 |
氣動美標法蘭球閥的閥體設計采用美標標準，適用于美標標準的系統行業中。通過內部球芯90°旋轉起到開關、調節介質作用。閥體可選用帶平臺設計，可直接和執行器安裝，不需要借助其他附件，還能防止高溫。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動美標法蘭球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
