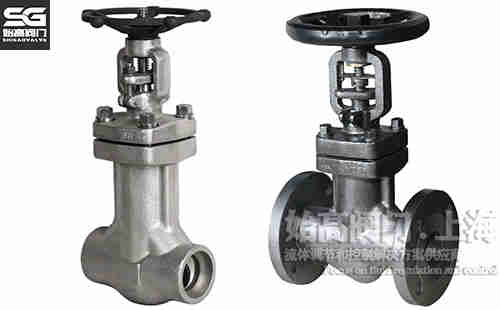

WJ41H鍛鋼波紋管截止閥
| 產品信息 | |
| 產品型號：WJ41H |  021-31261651 |
| 產品口徑：DN15-DN50 |  www.wssso.cn |
| 產品壓力：1.6MPa-4.0MPa |  961134865@qq.com |
| 產品材質：A105 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
鍛鋼波紋管截止閥摘要：
WJ41H鍛鋼波紋管截止閥的關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。廣泛應用于石油化工、化纖紡織、塑料制紙、電力鋼鐵、印染橡膠、天然氣等其他氣體中，性能安全可靠，廣泛應用于乙二醇等工業流體。
| 產品品牌： | 始高閥門 | 產品名稱： | 鍛鋼波紋管截止閥 |
| 產品型號： | WJ41H | 閥體材質： | A105 |
| 連接方式： | 法蘭 | 適用壓力： | 1.6MPa-4.0MPa |
| 公稱通徑： | DN15-DN50 | 適用介質： | 水、氣、油等 |
| 驅動方式： | 手動 | 制造標準： | 國標GB、美標ANSI/API |
一、產品概述
WJ41H鍛鋼波紋管截止閥的關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。廣泛應用于石油化工、化纖紡織、塑料制紙、電力鋼鐵、印染橡膠、天然氣等其他氣體中，性能安全可靠，廣泛應用于乙二醇等工業流體。采用波紋管密封的設計，消除普通閥門閥桿老化快易泄漏的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維護及頻繁的維修保養，還提供清潔安全工作環境。
二、特點
1、閥瓣采用錐形設計，密封面與介質成流線形，密封性能更好，使用壽命更長。
2、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。
3、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。
三、參數表
| 公稱通徑：DN15-DN50 | 公稱壓力：1.6MPa-4.0MPa |
| 適用介質：水、油、蒸汽等 | 適用溫度：-196℃~500℃ |
| 閥體材質：A105 | 連接方式：法蘭、對焊、承插焊 |
| 設計標準：DIN 3352、GB/T 122234-2007 | 結構長度：DIN 3202、GB/T 12221-2005 |
| 連接法蘭：DIN 2543-2545、HG/T 20592-97 | 試驗和檢驗：DIN 3230、JB/T 9092-99 |

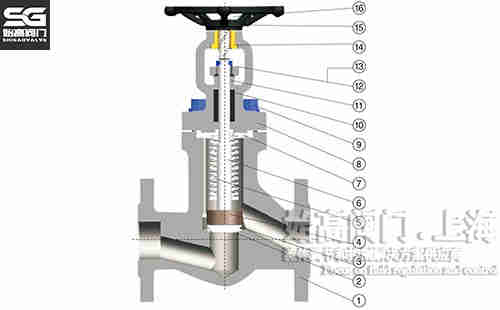

四、零部件材質
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 閥體 | A105、F304、F316 | 2 | 閥座 | 304、Stellite |
| 3 | 閥瓣 | 2Cr13、F304、F316 | 4 | 軸銷 | SS304、SS316 |
| 5 | 波紋管組件 | SS304、SS316L | 6 | 閥桿 | 2Cr13、F304、F316 |
| 7 | 墊片 | 柔性石墨+不銹鋼 | 8 | 閥蓋 | WCB、CF8、CF3 |
| 9 | 六角螺母 | ASTM A194-2H、A194-8 | 10 | 雙頭螺栓 | ASTM A193-B7、A193-B8 |
| 11 | 填料 | 柔性石墨 | 12 | 壓板 | WCB、CF8 |
| 13 | 千斤螺栓 | ASTM A193-B7、A194-B8 | 14 | 六角螺母 | ASTM A194-2H、A194-8 |
| 15 | 定位片 | 45# | 16 | 閥母 | 銅合金、D2、BL-2 |
| 17 | 手輪 | 碳鋼 | 18 | 并帽 | 45# |

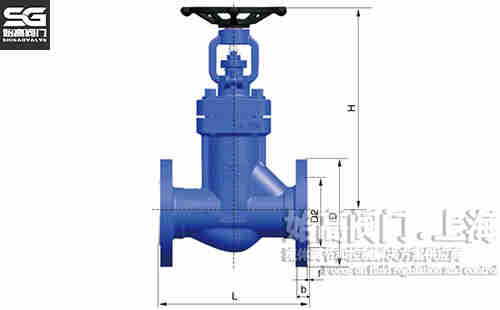

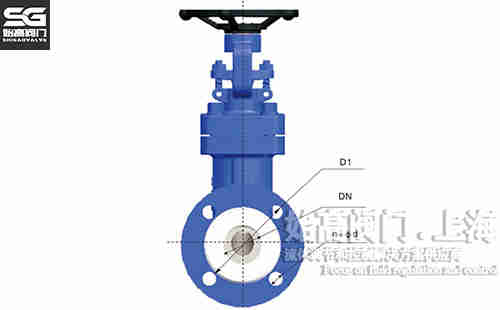

五、尺寸表
| PN16 | ||||
| 口徑 | L | D | D1 | D2 |
| 15 | 130 | 95 | 65 | 45 |
| 20 | 150 | 105 | 75 | 58 |
| 25 | 160 | 115 | 85 | 68 |
| 32 | 180 | 140 | 100 | 78 |
| 40 | 200 | 150 | 110 | 88 |
| 50 | 230 | 165 | 125 | 102 |
| PN25 | ||||
| 15 | 130 | 95 | 65 | 45 |
| 20 | 150 | 105 | 75 | 58 |
| 25 | 160 | 115 | 85 | 68 |
| 32 | 180 | 140 | 100 | 78 |
| 40 | 200 | 150 | 110 | 88 |
| 50 | 230 | 165 | 125 | 102 |
| PN40 | ||||
| 15 | 130 | 95 | 65 | 45 |
| 20 | 150 | 105 | 75 | 58 |
| 25 | 160 | 115 | 85 | 68 |
| 32 | 180 | 140 | 100 | 78 |
| 40 | 200 | 150 | 110 | 88 |
| 50 | 230 | 165 | 125 | 102 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的WJ41H鍛鋼波紋管截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的WJ41H鍛鋼波紋管截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
