蘇式內螺紋截止閥
| 產品信息 | |
| 產品型號：J11W |  021-31261651 |
| 產品口徑：DN15-DN50 |  www.wssso.cn |
| 產品壓力：1.6MPa-6.4MPa |  961134865@qq.com |
| 產品材質：碳鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、蘇式內螺紋截止閥概述
J11W蘇式內螺紋截止閥通常應用在密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質。該產品具有結構緊湊、外形精美、性能好、使用方便等諸多特點。適用于空氣、蒸汽、水、氣體、石油、腐蝕性介質等，廣泛應用于石油、化工、冶金、輕工、造紙、制冷等工作領域。
二、蘇式內螺紋截止閥參數表
| 公稱通徑：DN15-DN50 | 公稱壓力：1.6MPa-6.4MPa |
| 適用介質：水、氣、油 | 適用溫度：-20℃-180℃ |
| 閥體材質：碳鋼、不銹鋼 | 連接方式：螺紋連接 |
三、零部件材質
| 名稱 | J11W-(16-64)C | JIIW-(16-64)P | JIIW-(16-64)R |
| 閥體 | WCB | ZG1Cr18Ni9Ti 304 CF8 | ZG1Cr18Ni12Mo2Ti 316 CF8M |
| 閥蓋 | 1Cr18Ni9Ti 304 | 1Cr18Ni9Ti 304 | 1Cr18Ni12Mo2Ti 316 |
| 閥桿 | 1Cr18Ni9Ti 304 | 1Cr18Ni9Ti 304 | 1Cr18Ni12Mo2Ti 316 |
| 密封圈 | 聚四氟乙烯 | ||
| 填料 | 聚四氟乙烯 | ||

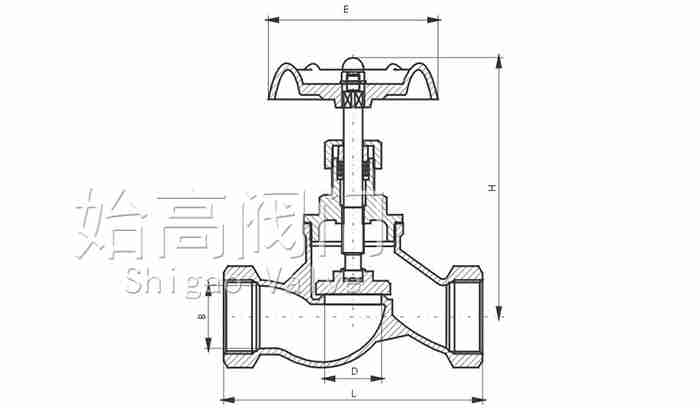

四、蘇式內螺紋截止閥尺寸表
| DN | L | D | B | H | E |
| 15 | 90 | 13 | 16 | 104 | 72 |
| 20 | 100 | 16 | 19 | 110 | 72 |
| 25 | 120 | 20 | 25 | 124 | 80 |
| 32 | 140 | 30 | 33 | 145 | 100 |
| 40 | 165 | 36 | 40 | 165 | 108 |
| 50 | 190 | 42 | 50 | 192 | 130 |

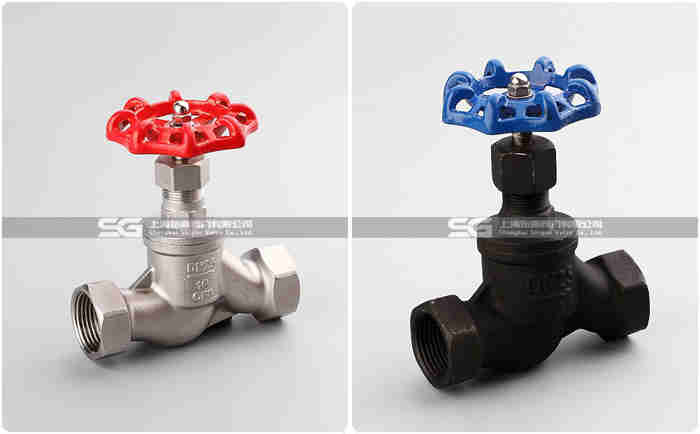

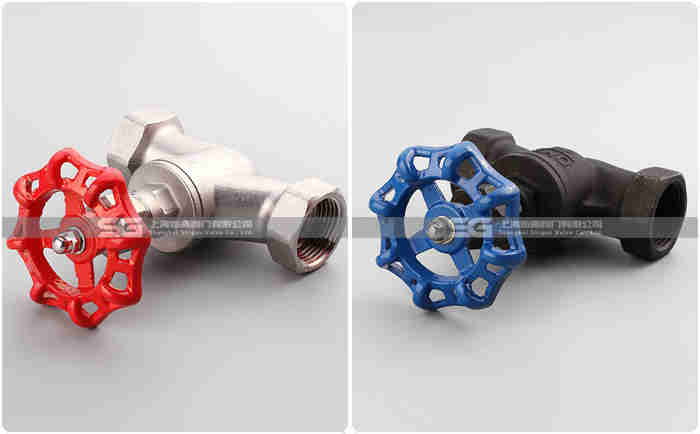

五、產品圖片
蘇式內螺紋截止閥是指關閉件沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化就是與閥瓣行程成正比例餓關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非�？煽康那袛喙δ�，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的蘇式內螺紋截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
