動態壓差平衡閥
| 產品信息 | |
| 產品型號：S-ZSV41-16F |  021-31261651 |
| 產品口徑：DN40-DN250 |  www.wssso.cn |
| 產品壓力：1.6MPa-2.5MPa |  961134865@qq.com |
| 產品材質：球墨鑄鐵 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
動態壓差平衡閥摘要：
動態壓差平衡閥是一種自動恒定壓差的平衡閥，用于恒定空調或供熱系統中控制閥、末端設備或管網之路供水之間的壓差，避免管網壓差變化對其動態干擾，實現動態水力平衡。 其工作原理為當系統管網資用壓差增大，動態壓差平衡閥依靠自身高低壓腔壓力變化
| 產品品牌： | 始高閥門 | 產品名稱： | 動態壓差平衡閥 |
| 產品型號： | S-ZSV41-16F | 閥體材質： | 球墨鑄鐵 |
| 連接方式： | 法蘭 | 適用壓力： | 1.6MPa-2.5MPa |
| 公稱通徑： | DN40-DN250 | 適用介質： | 水、氣、油等 |
| 驅動方式： | 自動 | 制造標準： | 國標GB、美標ANSI/API |
一、產品概述
動態壓差平衡閥是一種自動恒定壓差的平衡閥，用于恒定空調或供熱系統中控制閥、末端設備或管網之路供水之間的壓差，避免管網壓差變化對其動態干擾，實現動態水力平衡。
其工作原理為當系統管網資用壓差增大，動態壓差平衡閥依靠自身高低壓腔壓力變化，使作用于膜片兩側的力重新平衡，同時帶動閥桿運動減小閥門開度，吸收增大的資用壓差，保證被控制側的壓差恒定。
二、參數表
| 公稱通徑：DN40~DN250 | 工作溫度：-10℃~120℃ |
| 承壓等級：PN16、PN25 | 工作介質：空調冷熱水、乙/丙二醇溶液 |
| 連接方式：法蘭連接 | 連接標準：EN1092-1/2 GB/T 17241.6-2008 |
| 控制精度：±8％ | MAX工作壓差：≤400KPa |
三、零部件材質
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 閥體 | 球墨鑄鐵 | 2 | 閥芯 | 不銹鋼 |
| 3 | 閥桿 | 不銹鋼 | 4 | 彈簧 | 不銹鋼 |
| 5 | 膜片 | EPDM | 6 | 密封 | NBR |
| 7 | 手輪 | PA | 8 | 測量嘴 | 黃銅 |
四、技術參數表
| 型號 | 口徑 | 壓差范圍（KPa） | Kvs值 |
| S-ZSV41-16F-40 | DN40 | 30-100 | 15 |
| S-ZSV41-16F-50 | DN50 | 30-100 | 34 |
| S-ZSV41-16F-65 | DN65 | 40-180 | 52 |
| S-ZSV41-16F-80 | DN80 | 40-180 | 75 |
| S-ZSV41-16F-100 | DN100 | 40-180 | 110 |
| S-ZSV41-16F-125 | DN125 | 40-180 | 145 |
| S-ZSV41-16F-150 | DN150 | 40-180 | 170 |
| S-ZSV41-16F-200 | DN200 | 40-180 | 320 |
| S-ZSV41-16F-250 | DN250 | 40-180 | 400 |
五、外形尺寸表
| 口徑 | D | H | H1 | L | n | d | D1 |
| 40 | 150 | 256 | 173 | 200 | 4 | 18 | 110 |
| 50 | 165 | 290 | 193 | 230 | 4 | 18 | 125 |
| 65 | 185 | 352 | 246 | 290 | 8 | 18 | 145 |
| 80 | 200 | 368 | 252 | 310 | 8 | 18 | 160 |
| 100 | 235 | 392 | 262 | 350 | 8 | 22 | 190 |
| 125 | 270 | 445 | 284 | 400 | 8 | 26 | 220 |
| 150 | 300 | 505 | 315 | 480 | 8 | 26 | 250 |
| 200 | 340 | 620 | 385 | 600 | 12 | 22 | 295 |
| 250 | 405 | 690 | 420 | 730 | 12 | 26 | 355 |
六、安裝說明
動態壓差平衡閥可以單獨使用，亦可與靜態平衡閥配合使用。水流方向需與閥體箭頭方向符合一致。安裝之前應當沖洗管路，并建議在前端安裝過濾器。毛細管應連接在供水管路的上方或水平處，但不可位于管路下方，以防被灰塵微粒堵塞，水系統打壓測試之前，必須把毛細信號管安裝連接好并且旋轉阻斷閥。否則壓力過大會導致壓差調節器的損壞。

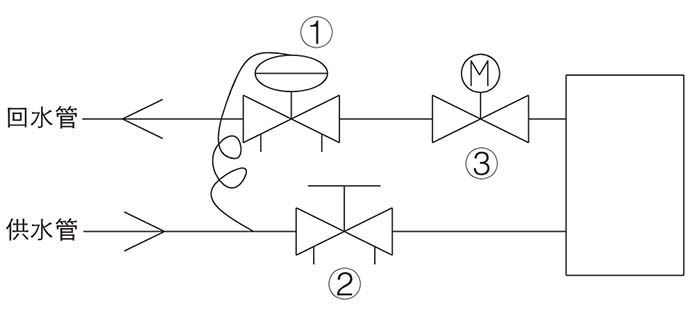

動態壓差平衡閥始終安裝于回水管上，當與靜態平衡閥配合使用時，如上圖所示靜態平衡閥安裝于供水管。
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的動態壓差平衡閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
