J1德標法蘭截止閥

內容摘要

德標法蘭截止閥適用于PN16~PN100，工作溫度-40℃~420℃的場合，應用于自來水、污水、建筑、食品、電力、醫藥、冶金、輕紡、能源等流體管線上作切斷或調節以及節流使用。截止閥一般采用法蘭連接或者焊接連接與管道相連。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

J1德標法蘭截止閥參數表

產品品牌：	始高閥門	產品名稱：	德標法蘭截止閥
產品型號：	J1-B4-H-16-C	閥體材質：	GS-C25/1.0619；1.4581
連接方式：	法蘭	適用壓力：	PN16/PN25/PN40/PN63/PN100
公稱通徑：	DN15~DN400	驅動方式：	手動
應用場合：	導熱油系統；蒸汽系統；冷熱水系統等	適用溫度：	-40℃~420℃
設計標準：	DIN 3356	結構長度：	DIN 3202
法蘭標準：	DIN 2501；DIN 2547；DIN 2526 FORM E；BW TO DIN 3239	測試標準：	DIN 3352 Part 1；DIN 3230 Part 3

閥門概述Product introduction

結構特點Features

1、閥體的鑄造工藝確保閥體無砂眼，表面光滑，質量可靠；
2、上密封結構，當閥門全開時，上密封結構將起到額外的密封作用，具有行程定位和抗振功能。
3、堆焊閥座，即使在惡劣工況下，也能確�？煽康拿芊�；
4、人體工程學設計手輪，使用壽命長，操作輕松便捷且安全可靠。

主要零部件材質Material of main parts

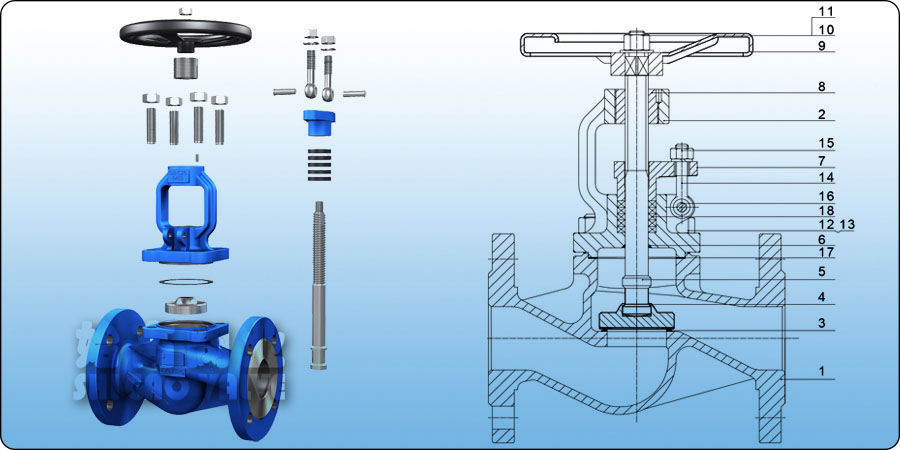

德標法蘭截止閥結構示意圖

序號	名稱	材質
1	閥體	1.0619	1.4581
2	閥蓋	1.0619	1.4581
3	閥座密封	X20Cr13overlay	X5CrNiMo17-12-2
4	閥瓣密封面	X20Cr13	X5CrNiMo17-12-2
5	閥桿	X20Cr13	X5CrNiMo17-12-2
6	后閥座(一體式)	1.0619(B)	1.4581
7	壓蓋	1.0460	X5CrNiMo17-12-2
8	軛套	GGG40.3	Cu-ALLoy
9	手輪	Steel	Steel
10	標牌	304	304
11	手輪緊固螺母	1.0460	X5CrNiMo17-12-2
12	螺栓	CK35	A2-70
13	螺母	C35	A2-70
14	吊環螺栓	CK35	A2-70
15	螺母	C35	A2-70
16	吊環螺栓銷	CK35	A2-70
17	墊片	S.S.reinforced graphite	S.S.reinforced graphite
18	填料	Graphite rings&wiper rings	Graphite rings&wiper rings

外形尺寸Overall Dimension

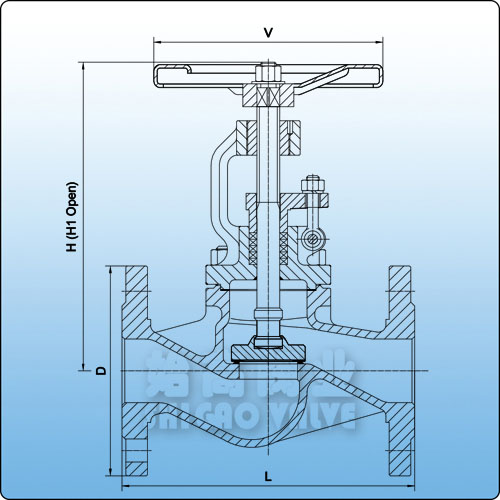

德標法蘭截止閥尺寸圖

DIN PN16 - Face to Face F1

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L RF	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
D	95	105	115	140	150	165	185	200	220	250	286	340	405	460	520	580
V	140	140	160	160	180	180	200	250	300	350	400	500	500	500	600	600
H	180	190	220	225	252	263	290	330	350	420	455	550	665	800	960	1060
H1	190	202	236	241	272	287	315	360	385	465	505	630	755	910	1080	1210

DIN PN25 - Face to Face F1

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L RF/BW	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
D	95	105	115	140	150	165	185	200	235	270	300	360	425	485	555	620
V	140	140	160	160	180	180	200	250	300	350	400	500	500	500	600	600
H	180	190	220	225	252	263	290	330	350	420	455	550	665	800	960	1060
H1	190	202	236	241	272	287	315	360	385	465	505	630	755	910	1080	1210

DIN PN40 - Face to Face F1

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L RF/BW	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
D	95	105	115	140	150	165	185	200	235	270	300	375	450	515	580	660
V	140	140	160	160	180	180	200	250	300	350	400	500	500	500	600	600
H	180	190	220	225	252	263	290	330	350	420	455	550	665	800	960	1060
H1	190	202	236	241	272	287	315	360	385	465	505	630	755	910	1080	1210

DIN PN63 - Face to Face F2

DN	15	20	25	32	40	50	65	80	100	125	150	175	200	250	300	350	400	500	600
L RF/BW	210	230	230	260	260	300	340	380	430	500	550	600	650	775	900	1025	1150	1400	1600
D	105	130	140	155	170	180	205	215	250	295	345	375	415	470	530	600	670	800	930
V	150	150	150	200	200	200	225	250	300	400	500	500	600	700	700	800	800	1000	1200
H	250	310	310	330	350	380	410	460	490	550	610	700	750	800	930	-	-	-	-
H1	254	315	317	338	360	393	427	480	515	582	648	744	800	863	1005	-	-	-	-

DIN PN100 - Face to Face F2

DN	15	20	25	32	40	50	65	80	100	125	150	175	200	250	300
L RF/BW	210	230	230	260	260	300	340	380	430	500	550	600	650	775	900
D	105	130	140	155	170	195	220	230	265	315	355	385	430	505	585
V	150	150	150	200	200	200	225	250	300	400	500	500	600	700	700
H	250	310	310	330	350	400	480	510	580	600	630	720	780	830	970
H1	254	315	317	338	360	413	497	530	605	632	668	764	830	893	1045

結語Conclusion

DIN標準的德標法蘭截止閥是一種常見的閥門類型，它符合德國工業標準(DIN)制定的標準。該截止閥采用法蘭連接，適用于水、蒸汽、油和氣體等介質的管線上。該閥門結構簡單，密封性能好，安裝方便，操作靈活，使用壽命長。
