黃銅動態平衡電動調節閥
| 產品信息 | |
| 產品型號：S-EFV11-16T |  021-31261651 |
| 產品口徑：DN15-DN32 |  www.wssso.cn |
| 產品壓力：2.5MPa |  961134865@qq.com |
| 產品材質：黃銅 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
動態平衡電動調節閥摘要：
黃銅動態平衡電動調節閥應用于空調系統如預冷空調箱（PAU）、空調箱（AHU）、新風機組（MAU）等末端設備或者采暖系統板換等末端設備，根據空調區域溫度需求和控制系統信號調節被控末端流量，并維持管網壓差恒定，確保被控末端不受管網系統中其他設備運行影響，保持系統節能、穩定運行。
| 產品品牌： | 始高閥門 | 產品名稱： | 動態平衡電動調節閥 |
| 產品型號： | S-EFV11-16T | 閥體材質： | 黃銅 |
| 連接方式： | 內螺紋 | 適用壓力： | PN25 |
| 公稱通徑： | DN15-DN32 | 適用介質： | 水等 |
| 驅動方式： | 電動 | 制造標準： | 國標GB、美標ANSI/API |
一、產品概述
黃銅動態平衡電動調節閥應用于空調系統如預冷空調箱（PAU）、空調箱（AHU）、新風機組（MAU）等末端設備或者采暖系統板換等末端設備，根據空調區域溫度需求和控制系統信號調節被控末端流量，并維持管網壓差恒定，確保被控末端不受管網系統中其他設備運行影響，保持系統節能、穩定運行。
二、工作原理
動態平衡電動調節閥結構分為流量調節結構和動態平衡結構兩部分。流量調節結構可完成閥門流量的設定和調節，配合執行器可實現閥門的電動調節、開關功能。動態平衡結構可實現閥門流量的動態平衡，該結構的核心部件為感壓膜片和彈簧，感壓膜片感應閥門入口和平衡閥芯內腔之間的壓，在此壓差作用下調節可變流道的流通面積，保持壓差基本恒定，從而保持流量不變。
三、特點
1、等百分比控制特性；
2、保持調節閥兩端壓差恒定；
3、電子預設定MAX流量，方便現場調試；
4、具有故障自動診斷和報警功能，電源帶過載保護功能；
5、行程自動檢測功能；
6、該閥門的調節閥芯采用直行程設計，提供調節型和開關型兩種執行器。
四、參數表
| 公稱通徑：DN15~DN32 | 工作溫度：-10℃~120℃ |
| 承壓等級：PN25 | 工作介質：空調冷熱水、乙/丙二醇溶液 |
| 連接方式：螺紋連接 | 連接標準：EN1092-1/2 GB/T 7306.1-2000 |
| 流量誤差：≤5％ | 工作電壓：24VAC |
| 控制信號：0~10VDC/4~20mA | 工作壓差范圍：30~400KPa |
| 執行器防護等級：IP43 | 控制特性：等百分比特性 |

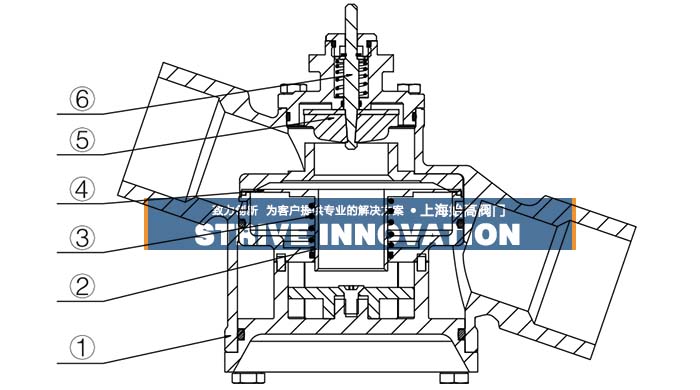

五、零部件材質
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 閥體 | 黃銅 | 2 | 閥芯 | 黃銅/不銹鋼 |
| 3 | 彈簧 | 不銹鋼 | 4 | 膜片 | EPDM |
| 5 | 阻斷片 | EPDM | 6 | 閥桿 | 不銹鋼 |
六、技術參數
| 型號 | 口徑 | 壓差范圍（KPa） | 流量范圍（m3/h） | 執行器力量（N） | 運行時間（S） |
| S-EFV11-16T-15 | DN15 | 30-400 | 0.15-1.4 | 120 | 50 |
| S-EFV11-16T-20 | DN20 | 30-400 | 0.15-1.4 | 120 | 50 |
| S-EFV11-16T-25 | DN25 | 30-400 | 0.2-2.4 | 200 | 60 |
| S-EFV11-16T-32 | DN32 | 30-400 | 0.5-4.0 | 200 | 60 |

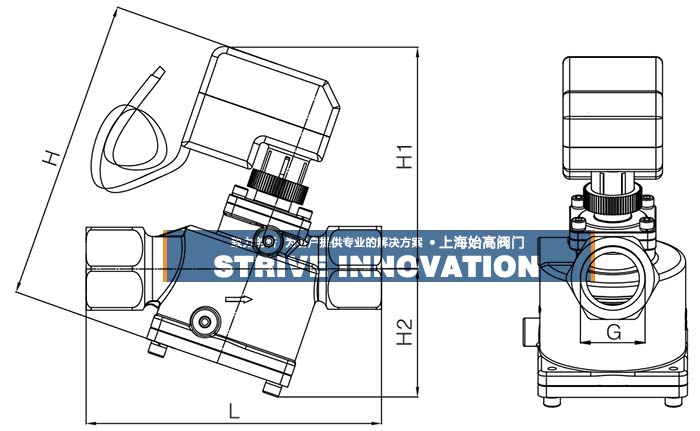

七、外形尺寸表
| 口徑 | L | H | H1 | H2 | G |
| 15 | 120 | 123 | 122.5 | 55.5 | G1/2 |
| 20 | 120 | 123 | 122.5 | 55.5 | G3/4 |
| 25 | 140 | 127 | 127 | 64.5 | G1 |
| 32 | 178 | 134 | 134 | 75.5 | G1-1/4 |
八、安裝說明
1、安裝前請詳細閱讀說明書，檢查產品信號和參數，根據要求設定工作電壓和輸入信號；
2、盡可能保證垂直安裝，預留空間以方便維護；
3、安裝時應注意保證水流方向與閥體上箭頭所指方向一致；
4、建議設計系統旁路連通，灌裝時應該有旁路將管路中雜質沖洗干凈，否則可能會引起閥門堵塞；
5、安裝時應保證閥門前后預留一定長度的直管段，一般在進口預留管道直徑10倍長度的直管段，出口預留管道直徑5倍長度的直管段。
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的動態平衡電動調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
