J4德標波紋管截止閥
| 內容摘要 |
德標波紋管截止閥是指用波紋管作為閥桿密封元件的閥門，采用良好的塑性、高的彈性極限、抗拉強度和疲勞強度，良好的焊接性能，穩定的彈性性能的優質奧氏體不銹鋼制造的波紋管，保證了閥門的零泄漏。在導熱油管路中，能節約大量熱油 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 德標波紋管截止閥 |
| 產品型號： | J4-B4-H-16-C | 閥體材質： | GS-C25/1.0619；1.4581 |
| 連接方式： | 法蘭 | 適用壓力： | PN16/PN25/PN40 |
| 公稱通徑： | DN15~DN400 | 驅動方式： | 手動 |
| 應用場合： | 導熱油系統；蒸汽系統；冷熱水系統等 | 適用溫度： | -40℃~420℃ |
| 設計標準： | DIN 3356 | 結構長度： | DIN 3202 |
| 法蘭標準： | DIN 2501；DIN 2547；DIN 2526 FORM E；BW TO DIN 3239 | 測試標準： | DIN 3352 Part 1；DIN 3230 Part 3 |
德標波紋管截止閥是指用波紋管作為閥桿密封元件的閥門，采用良好的塑性、高的彈性極限、抗拉強度和疲勞強度，良好的焊接性能，穩定的彈性性能的優質奧氏體不銹鋼制造的波紋管，保證了閥門的零泄漏。在導熱油管路中，能節約大量熱油，防止環境污染，確保車間安全。廣泛應用于熱油系統、蒸汽系統、冷熱水系統等。
1、波紋管密封截止閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
2、閥瓣采用錐形設計，密封面與介質呈流線形，密封性能更好，使用壽命更長。
3、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。
4、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。

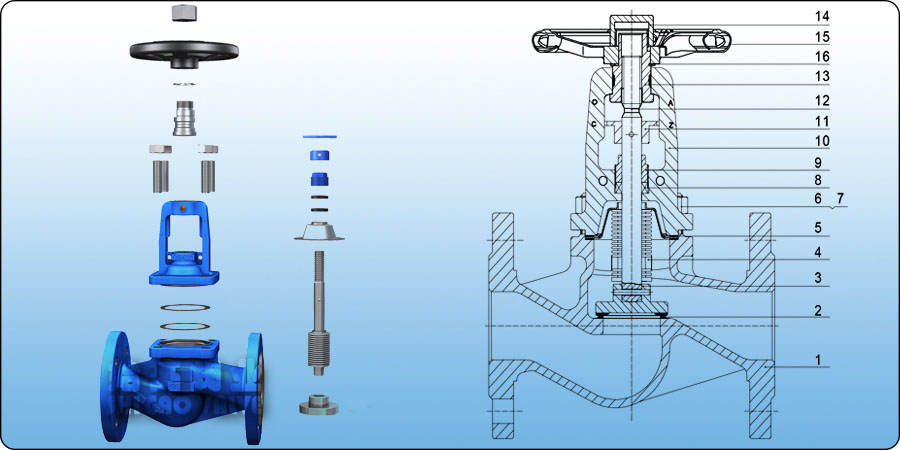

| 序號 | 名稱 | 材質 | |
| 1 | 閥體 | 1.0619 | 1.4581 |
| 2 | 閥座密封 | X20Cr13overlay | 1.4581overlay |
| 3 | 閥瓣密封面 | X20Cr13overlay | 1.4581overlay |
| 4 | 波紋管 | SS304/SS321/SS316L | SS321/SS316L |
| 5 | 墊片 | S.S.reinforced graphite | S.S.reinforced graphite |
| 6 | 螺母 | C35 | A2-70 |
| 7 | 螺栓 | CK35 | A2-70 |
| 8 | 填料 | Graphite rings&wiper rings | Graphite rings&wiper rings |
| 9 | 壓蓋 | 1.0460 | X5CrNiMo17-12-2 |
| 10 | 閥蓋 | 1.0619 | 1.4581 |
| 11 | 防腐蝕裝置 | X20Cr13 | S.S |
| 12 | 閥桿 | X20Cr13 | X5CrNiMo17-12-2 |
| 13 | 閥桿螺母 | GGG40 | Cu-ALLoy |
| 14 | 螺帽 | C.S | C.S |
| 15 | 手輪 | Steel | Steel |
| 16 | 卡簧 | 65Mn | 65Mn |

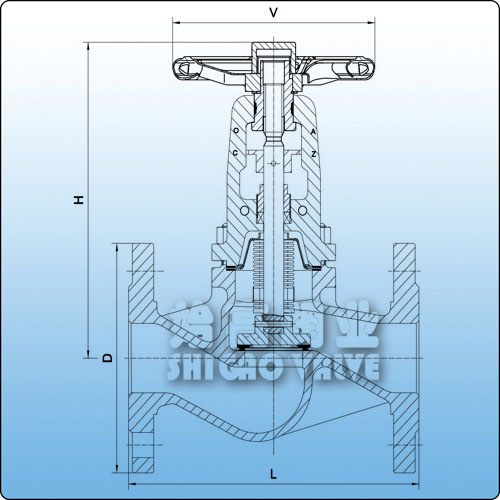

DIN PN16 - Face to Face F1
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L RF | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 286 | 340 | 405 | 460 | 520 | 580 |
| V | 140 | 140 | 160 | 160 | 180 | 180 | 200 | 250 | 300 | 350 | 400 | 500 | 500 | 500 | 600 | 600 |
| H | 196 | 196 | 205 | 205 | 222 | 224 | 240 | 265 | 350 | 380 | 410 | 550 | 715 | 790 | 950 | 1030 |
| STROKE | 8 | 8 | 10 | 10 | 15 | 16 | 18 | 22 | 28 | 34 | 40 | 60 | 75 | 85 | 100 | 115 |
DIN PN25 - Face to Face F1
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L RF/BW | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 | 555 | 620 |
| V | 140 | 140 | 160 | 160 | 180 | 180 | 200 | 250 | 300 | 350 | 400 | 500 | 500 | 500 | 600 | 600 |
| H | 196 | 196 | 205 | 205 | 222 | 224 | 240 | 265 | 350 | 380 | 410 | 550 | 715 | 790 | 950 | 1030 |
| STROKE | 8 | 8 | 10 | 10 | 15 | 16 | 18 | 22 | 28 | 34 | 40 | 60 | 75 | 85 | 100 | 115 |
DIN PN40 - Face to Face F1
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L RF/BW | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 375 | 450 | 515 | 580 | 660 |
| V | 140 | 140 | 160 | 160 | 180 | 180 | 200 | 250 | 300 | 350 | 400 | 500 | 500 | 500 | 600 | 600 |
| H | 196 | 196 | 205 | 205 | 222 | 224 | 240 | 265 | 350 | 380 | 410 | 550 | 715 | 790 | 950 | 1030 |
| STROKE | 8 | 8 | 10 | 10 | 15 | 16 | 18 | 22 | 28 | 34 | 40 | 60 | 75 | 85 | 100 | 115 |
德標波紋管截止閥廣泛應用于石油化工、化纖紡織、塑料制紙、電力鋼鐵、印染橡膠、天然氣等其他氣體中，性能安全可靠，廣泛應用于乙二醇等工業流體。采用波紋管密封的設計，消除普通閥門閥桿老化快易泄漏的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維護及頻繁的維修保養，還提供清潔安全工作環境。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的德標波紋管截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
