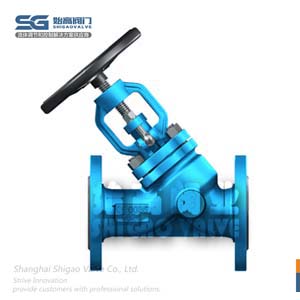

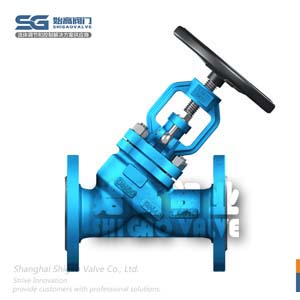

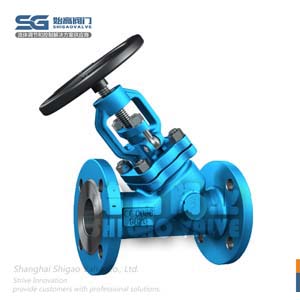

J1德標Y型截止閥
| 內容摘要 |
德標Y型波紋管截止閥是一種新型的截止閥，因本閥為雙重密封設計，所以密封性能比普通截止閥有著更加可靠性能。廣泛應用于熱油系統、蒸汽系統、冷熱水系統等。德標Y型波紋管截止閥廣泛應用于石油化工、化纖紡織、塑料制紙、電力鋼鐵、印染橡膠 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 德標Y型截止閥 |
| 產品型號： | J1-B4-H-16-C | 閥體材質： | GS-C25/1.0619；1.4581 |
| 連接方式： | 法蘭 | 適用壓力： | PN16/PN25/PN40 |
| 公稱通徑： | DN15~DN300 | 驅動方式： | 手動 |
| 應用場合： | 導熱油系統；蒸汽系統；冷熱水系統等 | 適用溫度： | -40℃~420℃ |
| 設計標準： | DIN 3356 | 結構長度： | DIN 3202 |
| 法蘭標準： | DIN 2501；DIN 2547；DIN 2526 FORM E；BW TO DIN 3239 | 測試標準： | DIN 3352 Part 1；DIN 3230 Part 3 |

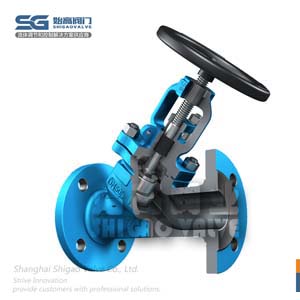

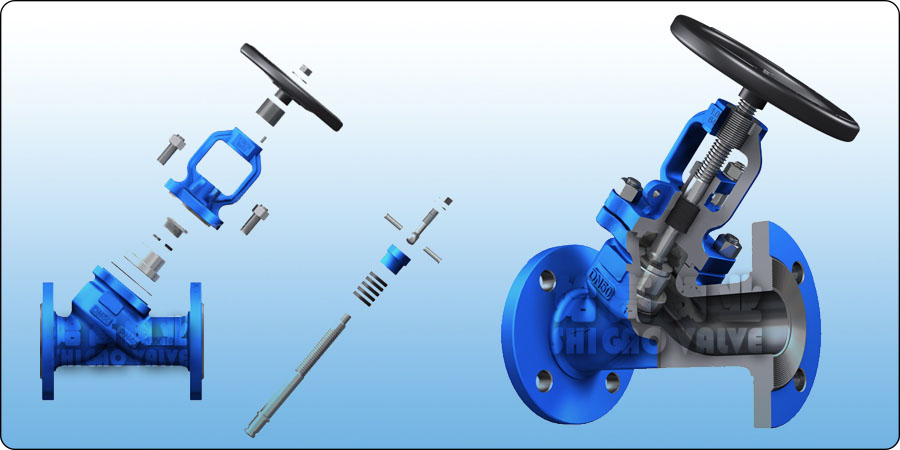

德標Y型截止閥是一款直流式截止閥，其閥桿和通道成一定角度，其閥座密封面與進出口通道有一定角度。直流式截止閥使流體幾乎不改變流動方向，是截止閥中流阻較小的。應用于石化、冶金、化工、電站等行業。Y型截止閥閥體的流道與主流道成一斜線，這樣流動狀態的破壞程度比常規截止閥要小，因而通過閥門的壓力損失也相應的小了。
1、Y形直流式閥體，流阻小，對閥門的沖刷小。
2、可制成錐形閥瓣，調節性好，流阻小。
3、密封副處為線密封，密封可靠。
4、閥體內腔和閥瓣表面可加耐磨涂層。

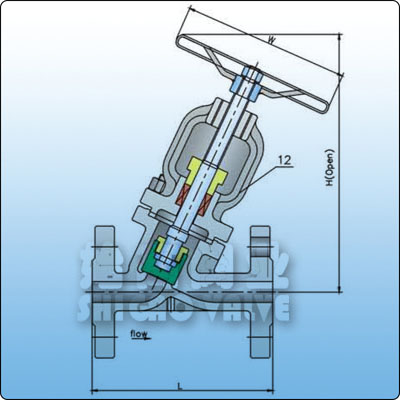

| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 181 | 185 | 198 | 198 | 232 | 254 | 287 | 318 | 381 | 433 | 489 | 650 | 762 | 890 |
| W(PN16/PN25) | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 320 | 400 | 520 | 520 |
| W(PN40) | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 250 | 300 | 350 | 350 | 450 | 520 | 520 |
| Travel | 7 | 7 | 11 | 11 | 14 | 16 | 18 | 24 | 28 | 35 | 45 | 60 | 70 | 90 |
| Kv | 5.7 | 6.6 | 12.7 | 17 | 35.8 | 48 | 77 | 120 | 188 | 285 | 410 | 787 | 1272 | 1817 |
德標Y型截止閥是一種常見的閥門類型，它符合德國工業標準(DIN)制定的標準。該截止閥采用法蘭連接，適用于水、蒸汽、油和氣體等介質的管線上。該閥門結構簡單，密封性能好，安裝方便，操作靈活，使用壽命長。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的德標Y型截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
