J4德標加長型波紋管截止閥
| 內容摘要 |
德標加長型波紋管截止閥的密封元件是一種耐高溫、耐腐蝕的材料，加在波紋管處形成重密封，比傳統的波紋管截止閥多了一道密封，形成三重重密封，性能更加安全可靠。波紋管截止閥廣泛應用于石油化工、化纖紡織、塑料制紙、電力鋼鐵 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 德標加長型波紋管截止閥 |
| 產品型號： | J4-B4-H-16-C | 閥體材質： | GS-C25/1.0619；1.4581 |
| 連接方式： | 法蘭 | 適用壓力： | PN16/PN25/PN40 |
| 公稱通徑： | DN15~DN400 | 驅動方式： | 手動 |
| 應用場合： | 導熱油系統；蒸汽系統；冷熱水系統等 | 適用溫度： | -40℃~420℃ |
| 設計標準： | DIN 3356 | 結構長度： | DIN 3202 |
| 法蘭標準： | DIN 2501；DIN 2547；DIN 2526 FORM E；BW TO DIN 3239 | 測試標準： | DIN 3352 Part 1；DIN 3230 Part 3 |
德標加長型波紋管截止閥的密封元件是一種耐高溫、耐腐蝕的材料，加在波紋管處形成重密封，比傳統的波紋管截止閥多了一道密封，形成三重重密封，性能更加安全可靠。波紋管截止閥廣泛應用于石油化工、化纖紡織、塑料制紙、電力鋼鐵、印染橡膠、天然氣等其他氣體中，性能安全可靠，廣泛應用于乙二醇等工業流體。采用波紋管密封的設計，消除普通閥門閥桿老化快易泄漏的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維護及頻繁的維修保養，還提供清潔安全工作環境。
1、閥桿：加粗閥桿可以增加閥桿的耐磨性，尤其更適用于蒸汽系統和導熱油系統。
2、波紋管：加長、多重壁、抗扭矩、長壽命波紋管。
3、波紋管防護性空間設計：波紋管被密封在密閉的空間里，不受介質、壓力、溫度的影響。
4、倒密封設計在打開位置帶有行程限制器和波紋管抗振動設備。
5、閥體采用德國覆膜砂鑄技術，大大提高閥體表面光潔度及機械性能，減少氣孔、砂眼、裂紋的出現，增強鑄件的抗拉強度。

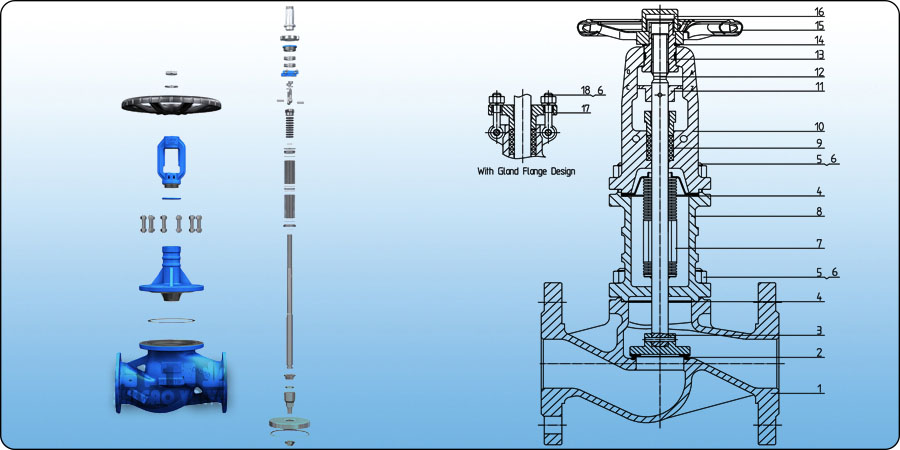

| 序號 | 名稱 | 材質 | ||
| 1 | 閥體 | 1.0619 | 1.4308 | 1.4408 |
| 2 | 閥座密封 | X20Cr13overlay | Integral SS304 | Integral SS316 |
| 3 | 閥瓣密封面 | X20Cr13overlay | Integral SS304 | Integral SS316 |
| 4 | 墊片 | S.S.reinforced graphite | S.S.reinforced graphite | S.S.reinforced graphite |
| 5 | 螺帽 | ASTM A194 2H | ASTM A320 8 | ASTM A320 8 |
| 6 | 螺栓 | ASTM A193 B7 | ASTM A320 B8 | ASTM A320 B8 |
| 7 | 波紋管 | S.S 316L | S.S 316L | S.S 316L |
| 8 | 閥蓋 | 1.0619 | 1.4308 | 1.4408 |
| 9 | 填料 | Graphite | Graphite | Graphite |
| 10 | 軛套 | 1.0619 | 1.4308 | 1.4408 |
| 11 | 防腐裝置 | X20Cr13 | 1.4301 | 1.4401 |
| 12 | 閥桿 | X20Cr13 | 1.4301 | 1.4401 |
| 13 | 閥桿螺母 | GGG40.3 | Cu-Alloy | Cu-Alloy |
| 14 | 卡簧 | 65Mn | 65Mn | 65Mn |
| 15 | 手輪 | Steel | Steel | Steel |
| 16 | 鎖緊螺母 | C.S | C.S | C.S |
| 17 | 壓蓋法蘭 | 1.0619 | 1.4308 | 1.4308 |
| 18 | 活節螺栓 | ASTM A193 B7 | ASTM 320 B8 | ASTM 320 B8 |

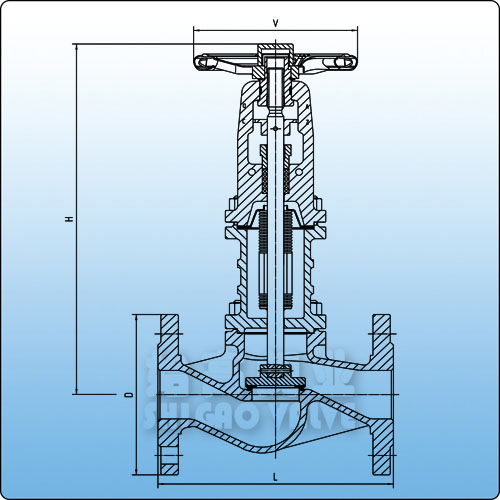

DIN PN16 - Face to Face F1
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L RF | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 |
| V | 120 | 140 | 140 | 140 | 160 | 160 | 180 | 200 | 250 | 250 | 350 | 450 | 500 | 500 | 600 | 600 |
| H | 278 | 278 | 305 | 305 | 350 | 360 | 400 | 435 | 525 | 590 | 645 | 850 | 990 | 1115 | 1370 | 1420 |
| STROKE | 8 | 8 | 10 | 10 | 15 | 16 | 18 | 22 | 28 | 34 | 40 | 60 | 75 | 85 | 100 | 115 |
DIN PN16 - Face to Face F1
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L RF/BW | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 | 555 | 620 |
| V | 120 | 140 | 140 | 140 | 160 | 160 | 180 | 200 | 250 | 250 | 350 | 450 | 500 | 500 | 600 | 600 |
| H | 278 | 278 | 305 | 305 | 350 | 360 | 400 | 435 | 525 | 590 | 645 | 850 | 990 | 1115 | 1370 | 1420 |
| STROKE | 8 | 8 | 10 | 10 | 15 | 16 | 18 | 22 | 28 | 34 | 40 | 60 | 75 | 85 | 100 | 115 |
DIN PN16 - Face to Face F1
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L RF/BW | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 |
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 375 | 450 | 515 | 580 | 660 |
| V | 120 | 140 | 140 | 140 | 160 | 160 | 180 | 200 | 250 | 250 | 350 | 450 | 500 | 500 | 600 | 600 |
| H | 278 | 278 | 305 | 305 | 350 | 360 | 400 | 435 | 525 | 590 | 645 | 850 | 990 | 1115 | 1370 | 1420 |
| STROKE | 8 | 8 | 10 | 10 | 15 | 16 | 18 | 22 | 28 | 34 | 40 | 60 | 75 | 85 | 100 | 115 |
加長型德標波紋管截止閥是利用閥桿的升程驅動閥頭，從而改變閥盤和閥座之間的距離以實現打開和關閉控制的閥。波紋管截止閥是化學生產中使用廣泛的截止閥。 截止閥主要用于實際生產中的水，蒸汽，壓縮空氣等管道的控制，但不適用于高粘度，易結晶的物料。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的加長型德標波紋管截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
