| 內容摘要 |
德標法蘭球閥屬于直通浮動球球閥，其閥體可以是一體式的，也可以是兩片式或三段式的，閥體材質全部采用不銹鋼材料或碳鋼材料。法蘭球閥的關閉件是個帶孔的球體(或部分球)，球體隨閥桿轉動，實現閥門的開啟或關閉。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|

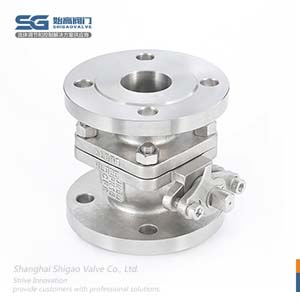

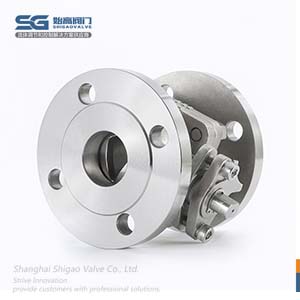

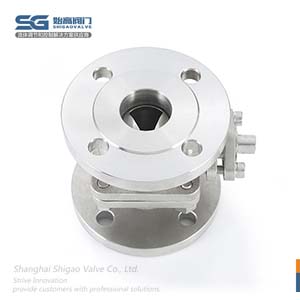

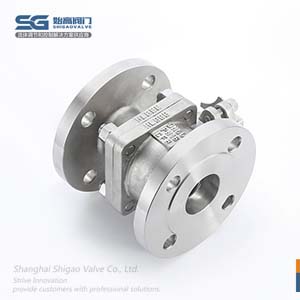

| 產品品牌： | 始高閥門 | 產品名稱： | 德標法蘭球閥 |
| 產品型號： | Q41F | 閥體材質： | 304/316 |
| 連接方式： | 法蘭 | 公稱通徑： | DN15~DN200 |
| 驅動方式： | 手動 | 適用介質： | 水、蒸汽、油等 |
| 適用介質： | -29℃~150℃ | 公稱壓力： | PN16~PN40 |
| 密封材料： | 日本大金密封 | 設計標準： | DIN 3357|EN 12516-1 |
| 壁厚標準： | ASME B16.34|EN 12516-1 | 防火標準： | API 607/ ISO 10497 |
| 結構長度： | DIN 3202 | 法蘭標準： | DIN EN 1092-1 |
| 檢測標準： | DIN 3230 EN 12266 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |

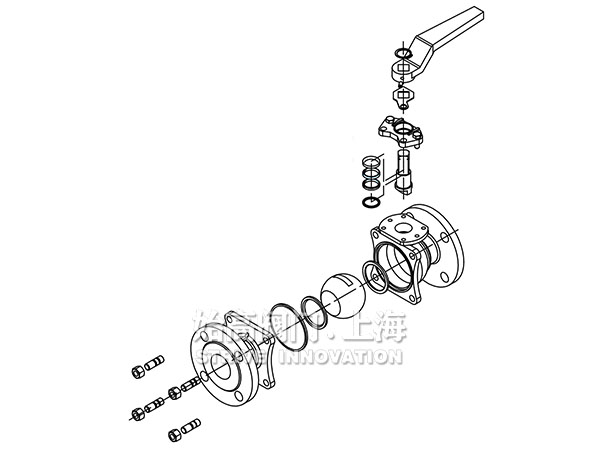

德標法蘭球閥屬于直通浮動球球閥，其閥體可以是一體式的，也可以是兩片式或三段式的，閥體材質全部采用不銹鋼材料或碳鋼材料。法蘭球閥的關閉件是個帶孔的球體(或部分球)，球體隨閥桿轉動，實現閥門的開啟或關閉。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。法蘭球閥的球體是浮動的，在介質壓力作用下，球體產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。在各種閥門中，球閥的流動阻力較小，球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以無損失的流過。閥座密封有軟密封和硬密封可選。
法蘭球閥可做高平臺設計，采用閥門驅動裝置標準的設計，不需要支架和軸承連接，執行器安裝起來簡單方便。
-防止誤操作手柄：閥門的開、關通常是通過手柄的位置來確認，手柄與管道平行為開閥，垂直為關閥。但是普通球閥手柄與閥桿的連接是扁四方，容易因手柄與閥桿的連接錯誤而造成閥門的誤操作。而-法蘭球閥手柄與閥桿的連接是扁平方，不會造成手柄的連接錯誤及誤操作。
-鎖定機構：法蘭球閥在全開、全關位置，可用鎖鎖定，以防人員扳動手柄造成閥門的誤操作；也可防因管線震動或其他因素造成閥的開或關。
-法蘭球閥為防止閥門內壓的異常升高而使閥桿飛出的危險，在閥桿的下部設置了凸肩，此外，為防止火災出現時，使閥桿密封盤根燒損后，出現泄漏，在閥桿下部凸肩與閥體接觸處設置了止推軸承，形成倒密封座，防止泄漏，避免事故的擴大。
-防靜電性能：法蘭球閥為防止由于球體及閥桿與密封圈的摩擦而產生靜電，容易靜電打火點燃易燃易爆介質出現工況事故，在閥桿與球體及球體與閥體之間設置了導靜電彈簧，使靜電通過管路導入地下，保證系統安全。
- 為防止因火災或聚熱的出現，使閥座燒損時發生較大泄漏，而助長火勢，法蘭球閥在球體和閥座間設置了防火密封環，當閥座燒損后，介質將球體迅速推向下游端的金屬密封環上。形成金屬對金屬接觸，起到一定程度的密封，從而保證系統的安全。

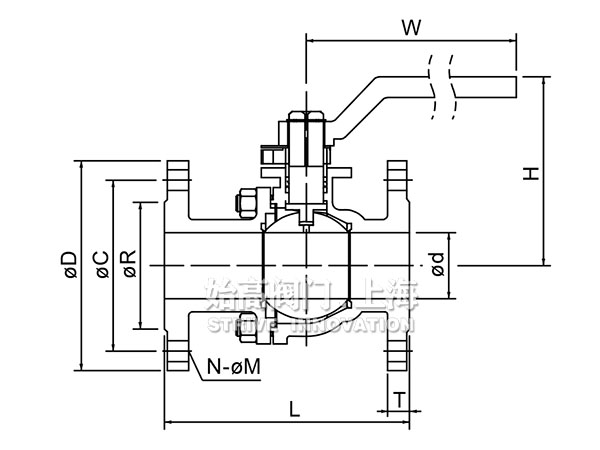

| SIZE | d | L | H | W | R | C | D | N | M | T |
| 1/2 | 15 | 115 | 78 | 145 | 45 | 65 | 92 | 4 | 14 | 14 |
| 3/4 | 20 | 120 | 80 | 145 | 58 | 75 | 105 | 4 | 14 | 16 |
| 1 | 25 | 125 | 88 | 145 | 68 | 85 | 115 | 4 | 14 | 16 |
| 1-1/4 | 32 | 130 | 100 | 180 | 78 | 100 | 140 | 4 | 18 | 16 |
| 1-1/2 | 38 | 140 | 123 | 240 | 88 | 110 | 150 | 4 | 18 | 16 |
| 2 | 48 | 150 | 130 | 240 | 102 | 125 | 165 | 4 | 18 | 18 |
| 2-1/2 | 65 | 170 | 150 | 240 | 122 | 145 | 185 | 4 | 18 | 18 |
| 3 | 78 | 180 | 165 | 300 | 138 | 160 | 200 | 8 | 18 | 20 |
| 4 | 98 | 190 | 185 | 300 | 158 | 180 | 220 | 8 | 18 | 20 |
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的德標法蘭球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
