| 產品品牌： |
始高閥門 |
產品名稱： |
四通三位球閥 |
| 產品型號： |
Q46F/Q46H |
閥體材質： |
WCB/CF8/CF8M/CF3/CF3M |
| 連接方式： |
法蘭 |
公稱通徑： |
DN15~DN200 |
| 驅動方式： |
手動 |
適用介質： |
水、蒸汽、油等 |
| 適用溫度： |
軟密封：RPTFE(-29℃~180℃)/PPL(-29℃~250℃)/PEEK(-29℃~280℃)、硬密封：-29℃~425℃ |
公稱壓力： |
PN16/40、150LB/300LB |
| 球閥流向： |
L/L |
設計標準： |
GB/T12237|GB/T21385|ASME B16.34|API608|API6D |
| 法蘭標準： |
ASME B16.15|HG/T 20592-2009|EN 1902-1 |
結構長度： |
ASME B16.10|GB/T 12221-2005 |
| 防火標準： |
API607|JB/T6899-1993 |
溫度壓力： |
ASME B16.34|GB/T12224-2015 |
| 檢測標準： |
API 598 |
制造標準： |
國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
四通三位球閥簡介
四通三位球閥由LL型四通球閥組成，"LL"型四通球閥只需操作板手或執行器將球體轉動90°，同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。X形垂直通道的球閥，它的特點是球體的兩條通道為X形布置，四個通道口徑均布于球體赤道圓周截面上，當球體沿順時針旋轉90°時，能使相對的兩個通道實現兩兩互通。該四通換向球閥，一閥實現正反供水切換，每轉90°，供水方式切換一次。
 |
 |

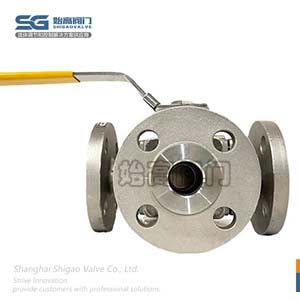

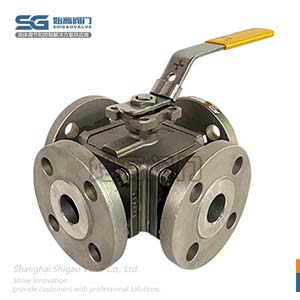

| 四通法蘭球閥 |

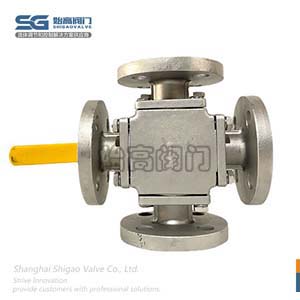

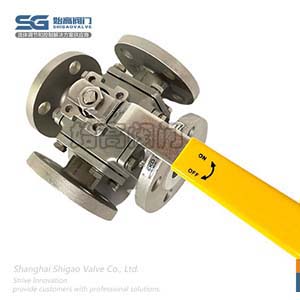

四通三位球閥 |
四通三位球閥的結構特點
-閥門為精鑄閥體；
-防吹出閥桿；
-L/L通道，可選裝T型球體；
-可衍生開發垂直三通(四通三位)或五通球閥；
-軟密封/雙向硬密封，閥體共享；
-浮動球/固定球可選裝；
-防火結構；
-抗靜電裝置；
-帶鎖扣手柄(可選)；
-ISO 5211高平臺。
四通三位球閥主要性能規范
| 公稱壓力 |
殼體測試 |
水密封測試 |
氣密封測試 |
| 150LB |
3.0MPa |
2.2MPa |
0.8MPa |
| 300LB |
7.5MPa |
5.5MPa |
0.8MPa |
| PN16 |
2.4MPa |
1.76MPa |
0.8MPa |
| PN40 |
6.0MPa |
4.4MPa |
0.8MPa |

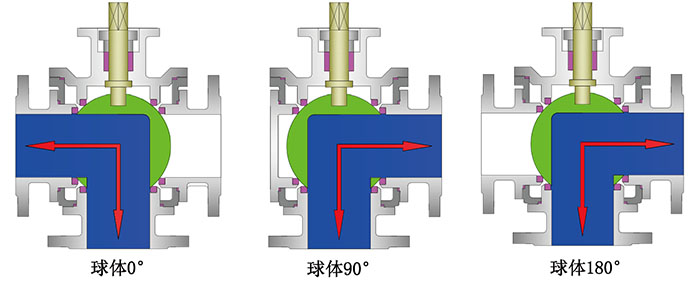

四通三位球閥的流向圖

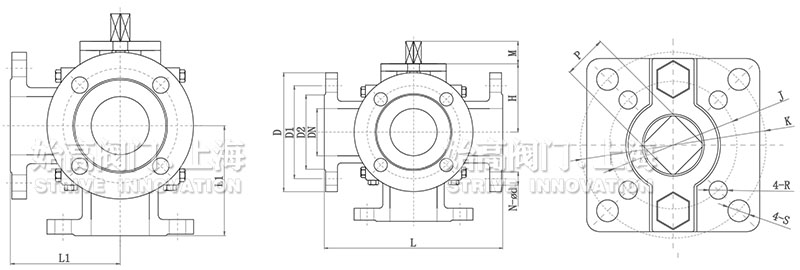

四通三位球閥的外形和連接尺寸
| SIZE |
L |
L1 |
D2 |
D1 |
D |
N-d |
M |
H |
J |
K |
P |
R |
S |
| DN15 |
150 |
75 |
45 |
65 |
95 |
4-14 |
13 |
58 |
42 |
50 |
11 |
6 |
7 |
| DN20 |
160 |
80 |
58 |
75 |
105 |
4-14 |
16 |
61 |
50 |
70 |
14 |
7 |
9 |
| DN25 |
180 |
90 |
68 |
85 |
115 |
4-14 |
16 |
72 |
50 |
70 |
14 |
7 |
9 |
| DN32 |
200 |
100 |
78 |
100 |
140 |
4-18 |
16 |
81 |
50 |
70 |
14 |
7 |
9 |
| DN40 |
220 |
110 |
88 |
110 |
150 |
4-18 |
19 |
103 |
70 |
102 |
17 |
9 |
11 |
| DN50 |
240 |
120 |
102 |
125 |
165 |
4-18 |
19 |
113 |
70 |
102 |
17 |
9 |
11 |
| DN65 |
260 |
130 |
122 |
145 |
185 |
8-18 |
19 |
113 |
70 |
102 |
17 |
9 |
11 |
| DN80 |
280 |
140 |
138 |
160 |
200 |
8-18 |
24 |
162 |
125 |
140 |
22 |
14 |
18 |
| DN100 |
320 |
160 |
158 |
180 |
220 |
8-18 |
24 |
184 |
125 |
140 |
22 |
14 |
18 |
| DN125 |
380 |
190 |
188 |
210 |
250 |
8-18 |
29 |
215 |
140 |
165 |
27 |
18 |
22 |
| DN150 |
440 |
220 |
212 |
240 |
285 |
8-22 |
29 |
250 |
140 |
165 |
27 |
18 |
22 |
| DN200 |
550 |
275 |
268 |
295 |
340 |
12-22 |
38 |
334 |
- |
165 |
36 |
- |
22 |
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的四通三位球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
