KHB液壓高壓球閥

產品信息
產品型號：KHB（BKH）、KHM（MKH）	021-31261651
產品口徑：DN4-DN50	www.wssso.cn
產品壓力：100bar-500bar	961134865@qq.com
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、KHB液壓球閥相關概述

KHB液壓高壓球閥主要應用于液壓管路中控制油液的流通和截止。本球閥具有流阻損失小，密封性能可靠，操作方便，外觀精美等特點。閥體采用鋼制鍛件，表面鍍鉻，鍍黃鋅。

二、KHB液壓球閥參數

KHB液壓高壓球閥型號圖

1、系列代號：KHB（BKH）系列-閥塊型球閥DN4-DN25，KHM（MKH）系列-袖套型球閥DN32-DN50；
2、連接代號：M**、G**、**LR、**SR、PT**、NPT**；
3、公稱通徑：04、06、08、10、13、16、20、25、32、40、50；
4、閥體、接頭材料：1-45#、3-316不銹鋼；
5、球芯、閥鎖材料：1-45#、3-316不銹鋼；
6、球封材料：1-POM（聚甲醛）、2-PTFE（聚四氟乙烯）；
7、閥體與接頭和閥鎖處密封材料：1-NBR、2-FPM/FKM（氟橡膠）；
8、手柄形式：01-C型鋅合金曲手柄、02-B型鋅合金曲手柄、03-B型鑄鋼曲手柄、09-不帶手柄；
備注：壓力參數對應產品的材料為碳鋼。材料1111為常規使用組合，PTFE材料使用時工作壓力不超過100bar。

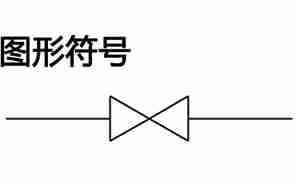

三、KHB液壓球閥的圖形符號

KHB液壓高壓球閥圖形符號

四、KHB液壓球閥尺寸表

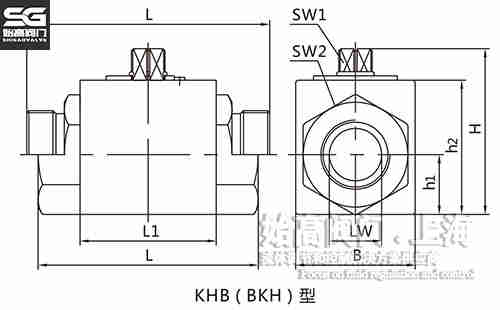

KHB液壓球閥尺寸 KHM液壓球閥尺寸

【連接口略圖】

KHB液壓高壓球閥M螺紋

型號	bar	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	SW1	SW2
KHB-M16×1.5	500	6	6	11	M16×1.5	11	69	40	26	45	13.5	33	9	22
KHB-M22×1.5	500	10	8	16	M22×1.5	12	76	42	32	49	16	36	9	27
KHB-M27×1.5	500	10	10	20	M27×1.5	12	76	42	32	49	16	36	9	27
KHB-M30×1.5	400	16	15	24	M30×1.5	13	84	48	38	61	19	45	9	32
KHB-M36×2	400	20	20	30	M36×2	15	103	60	48	70	25	55	12	41
KHB-M42×2	350	25	25	35	M42×2	18	116	65	57	79	28.5	64	12	50
KHB-M52×2	350	32	30	40	M52×2	20	149	84	75	101	37.5	84	14	60
KHB-M60×2	350	40	38	45	M60×2	22	174	91	85	112	42.5	95	14	70

【連接口略圖】

KHB液壓高壓球閥G螺紋

型號	bar	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	SW1	SW2
KHB-G1/8	500	4	6	-	G1/8	14	69	40	26	45	13.5	33	9	22
KHB-G1/4	500	6	6	-	G1/4	14	69	40	26	45	13.5	33	9	22
KHB-G3/8	500	10	10	-	G3/8	14	72	42	32	49	16	36	9	27
KHB-G1/2	500	13	12	-	G1/2	14	83	47	35	49	18	38	9	30
KHB-G1/2	400	16	15	-	G1/2	16	83	48	38	61	19	45	9	32
KHB-G3/4	400	20	20	-	G3/4	18	95	60	48	70	25	55	12	41
KHB-G1	350	25	25	-	G1	21	113	65	57	79	28.5	64	12	50
KHM-G1 1/4	350	32	32	-	G1 1/4	22	110	84	75	101	37.5	84	14	60
KHM-G1 1/2	350	40	38	-	G1 1/2	24	130	91	85	112	42.5	95	14	70
KHM-G2	350	50	48	-	G2	26	140	100	104	131	52	112.5	14	90

【連接口略圖】

KHB液壓高壓球閥NPT螺紋

型號	bar	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	SW1	SW2
KHB-NPT1/8	500	4	6	-	NPT1/8	11	69	40	26	45	13.5	33	9	22
KHB-NPT1/4	500	6	6	-	NPT1/4	11	69	40	26	45	13.5	33	9	22
KHB-NPT3/8	500	10	10	-	NPT3/8	11	72	42	32	49	16	36	9	27
KHB-NPT1/2	500	13	12	-	NPT1/2	14	83	47	35	49	18	38	9	30
KHB-NPT1/2	400	16	15	-	NPT1/2	14	83	48	38	61	19	45	9	32
KHB-NPT3/4	400	20	20	-	NPT3/4	15	95	60	48	70	25	55	12	41
KHB-NPT1	350	25	25	-	NPT1	17	113	65	57	79	28.5	64	12	50
KHM-NPT1 1/4	350	32	30	-	NPT1 1/4	18	110	84	75	101	37.5	84	14	60
KHM-NPT1 1/4	350	40	38	-	NPT1 1/4	18	130	91	85	112	42.5	95	14	70
KHM-NPT2	350	50	48	-	NPT2	18	140	100	104	131	52	112.5	14	90

【連接口略圖】

KHB液壓高壓球閥LR螺紋

型號	bar	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	SW1	SW2
KHB-06LR	500	4	4	6	M12×1.5	10	67	40	26	45	13.5	33	9	22
KHB-08LR	500	6	6	8	M14×1.5	10	67	40	26	45	13.5	33	9	22
KHB-10LR	500	6	8	10	M16×1.5	11	74	40	26	45	13.5	33	9	22
KHB-12LR	500	10	10	12	M18×1.5	11	74	42	32	49	16	36	9	27
KHB-15LR	500	13	12	15	M22×1.5	12.5	82	47	35	53	18	38	9	30
KHB-15LR	400	16	12	15	M22×1.5	12	82	48	38	61	19	45	9	32
KHB-18LR	500	13	12	18	M26×1.5	12.5	82	47	35	53	18	38	9	30
KHB-18LR	400	16	15	18	M26×1.5	12	82	48	38	61	19	45	9	32
KHB-22LR	400	20	19	22	M30×2	14	101	60	48	70	25	55	12	41
KHB-28LR	350	25	25	28	M36×2	14	108	65	57	79	28.5	64	12	50
KHB-35LR	350	32	30	35	M45×2	16	141	84	75	101	37.5	84	14	60
KHB-42LR	350	40	36	42	M52×2	16	162	91	85	112	42.5	95	14	70

【連接口略圖】

KHB液壓高壓球閥SR螺紋

型號	bar	DN	LW	RA	i	L	L1	B	H	h1	h2	SW1	SW2
KHB-08SR	500	4	5	8	12	73	40	26	45	13.5	33	9	22
KHB-10SR	500	6	6	10	12	73	40	26	45	13.5	33	9	22
KHB-12SR	500	6	8	12	12	76	40	26	45	13.5	33	9	22
KHB-14SR	500	10	10	14	14	80	42	32	49	16	36	9	27
KHB-16SR	500	13	12	16	14	86	47	35	53	18	38	9	30
KHB-16SR	500	16	12	16	14	86	48	38	61	19	45	9	32
KHB-20SR	500	13	13	20	16	90	47	35	53	18	38	9	30
KHB-20SR	400	16	15	20	16	90	48	38	61	19	45	9	32
KHB-25SR	400	20	20	25	18	109	60	48	70	25	55	12	41
KHB-30SR	350	25	25	30	20	120	65	57	79	28.5	64	12	50
KHB-38SR	350	32	30	38	22	153	84	75	101	37.5	84	14	60

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的KHB液壓高壓球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
