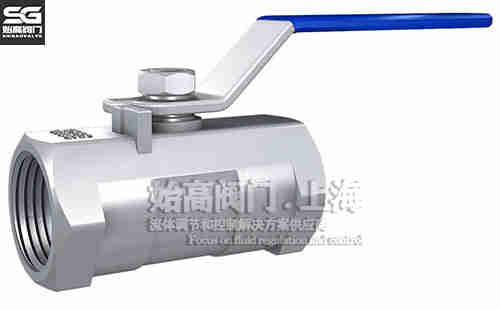

Q11F不銹鋼一片式球閥
| 產品信息 | |
| 產品型號：Q11F |  021-31261651 |
| 產品口徑：DN6-DN50 |  www.wssso.cn |
| 產品壓力：1.6MPa-6.4MPa |  961134865@qq.com |
| 產品材質：不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |

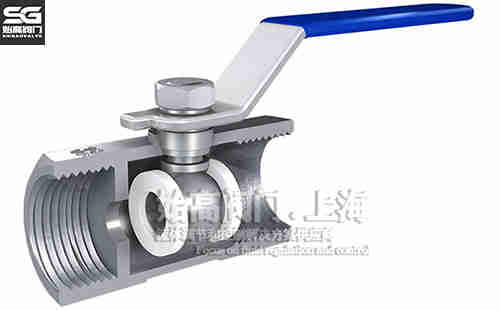

一、不銹鋼一片式球閥概述
Q11F不銹鋼一片式球閥的工作原理是靠旋塞球體來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成大口徑，密封可靠，結構簡單，維修方便。密封面與球面常在閉合狀態，不易被介質腐蝕，在各行業得到廣泛的應用。
二、不銹鋼一片式球閥參數表
| 公稱通徑：DN6-DN80 | 公稱壓力：1.6MPa-6.4MPa | 適用溫度：-20℃～180℃ |
| 適用介質：水、油、氣 | 操作方式：手動 | 設計標準：ASME B16.34 |
| 壁厚標準：ASME B16.34 | 螺紋標準：ASME B1.20.1、BS21、DIN 2999/259、ISO 228/1、JIS B 0203、ISO 7/1 | 檢測標準：MSS SP-110、EN 12266 |

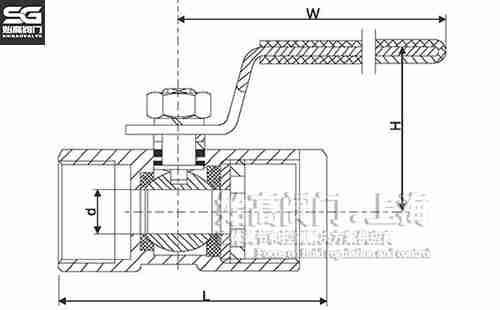

三、不銹鋼一片式球閥尺寸表
| DN | ΦD | L | H | W | HEX.B |
| 6 | 5 | 39 | 31 | 70 | 17 |
| 10 | 7 | 44 | 36 | 80 | 21 |
| 15 | 9 | 59 | 42 | 95 | 25 |
| 20 | 12.5 | 60 | 45 | 95 | 32 |
| 25 | 15 | 72 | 54 | 110 | 38 |
| 32 | 20 | 77 | 59 | 110 | 48 |
| 40 | 25 | 84 | 63.5 | 150 | 53 |
| 50 | 32 | 100 | 70 | 150 | 66 |
| 65 | 38 | 120 | 95 | 200 | 82 |
| 80 | 48 | 142 | 103 | 200 | 96 |

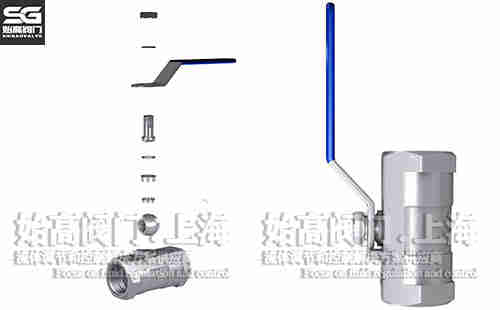

四、零件材質表
| 名稱 | 材料 | |
| 閥體 | CF8M | CF8 |
| 閥桿 | SUS316 | SUS304 |
| 彈簧墊圈 | SUS304 | |
| 止推墊片 | PTFE | |
| 填料壓蓋 | PTFE | |
| 填料壓套 | PTFE | |
| 球體 | CF8M | CF8 |
| 閥座 | PTFE | |
| 端塞 | CF8M | CF8 |
| 手柄套 | 塑料Plastic | |
| 鎖片 | SUS301 | |
| 手柄 | SUS304 | |
| 螺母 | SUS304 | |
五、不銹鋼一片式球閥的特點
1、一片式球閥在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。
2、當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3、閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4、直至到全開位置，閥桿提升到較高位置，球體旋轉到全開位置。
5、關閉時，順時針旋轉手柄，閥桿開始下降并使球體離開閥座開始旋轉。
6、繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
7、快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
8、手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
|
溫馨提示： |
