三片式對焊球閥
| 產品信息 | |
| 產品型號：Q61F |  021-31261651 |
| 產品口徑：DN10-DN100 |  www.wssso.cn |
| 產品壓力：1.6MPa |  961134865@qq.com |
| 產品材質：不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、三片式對焊球閥概述
三片式對焊球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
二、三片式對焊球閥參數表
| 公稱通徑：DN10-DN100 | 公稱壓力：1.6MPa-6.4MPa | 適用介質：水、氣、油等 |
| 適用溫度：-20℃-120℃ | 氣壓測試：1.6MPa | 操作方式：手動 |
| 設計制造：GB/T-12224/ANSI B16.34 | 螺紋標準：BSPT/BSP/NPT/DIN/JIS/RC/G | 檢查與測試：GB/T13927/API 598 |
三、零件材質表
| 零件名稱 | 材質 | ||
| 閥體 | WCB | CF8M | CF8 |
| 閥蓋 | WCB | CF8M | CF8 |
| 球 | SS304 | SS316 | SS304 |
| 閥桿 | SS304 | SS316 | SS3045 |
| 閥座 | RTFE | RTFE | RTFE |
| 桿密封 | PTFE | PTFE | PTFE |
| 中頭墊 | PTFE | PTFE | PTFE |
| 填料壓蓋 | SS202 | SS202 | SS202 |
| 手柄 | SS202 | SS202 | SS202 |
| 膠套 | PLASTIC | PLASTIC | PLASTIC |
| 彈墊 | SS202 | SS202 | SS202 |
| 螺母 | SS202 | SS202 | SS202 |

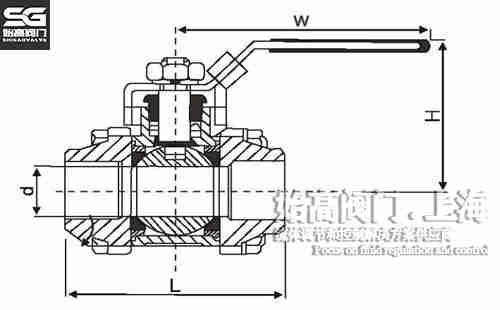

四、三片式對焊球閥尺寸表
| Size | DN | d | L | H | W |
| 3/8" | 10 | 12 | 66 | 50 | 95 |
| 1/2" | 15 | 15 | 60 | 60 | 110 |
| 3/4" | 20 | 20 | 74 | 63 | 110 |
| 1" | 25 | 25 | 89 | 80 | 140 |
| 1-1/4" | 32 | 32 | 95 | 86 | 140 |
| 1-1/2" | 40 | 38 | 109 | 94 | 155 |
| 2" | 50 | 50 | 129 | 104 | 180 |
| 2-1/2" | 65 | 65 | 177 | 140 | 220 |
| 3" | 80 | 80 | 193 | 152 | 260 |
| 4" | 100 | 100 | 217 | 170 | 350 |
|
溫馨提示： |
