| 內容摘要 |

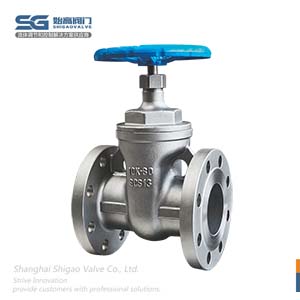

Z45W-10K不銹鋼暗桿日標閘閥克服了一般閘閥密封不良，漏水和生銹的現象。更有效的節約安裝空間，可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 暗桿日標閘閥 |
| 產品型號： | Z45W-10K | 閥體材質： | SCS13/SCS14 |
| 連接方式： | 法蘭 | 公稱通徑： | DN15~DN100 |
| 驅動方式： | 手動 | 適用介質： | 水、氣、油品等 |
| 適用溫度： | 0℃~120℃ | 公稱壓力： | 10K |
| 設計制造： | JIS B2071 | 結構長度： | JIS B2002 |
| 法蘭標準： | JIS B2220 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |

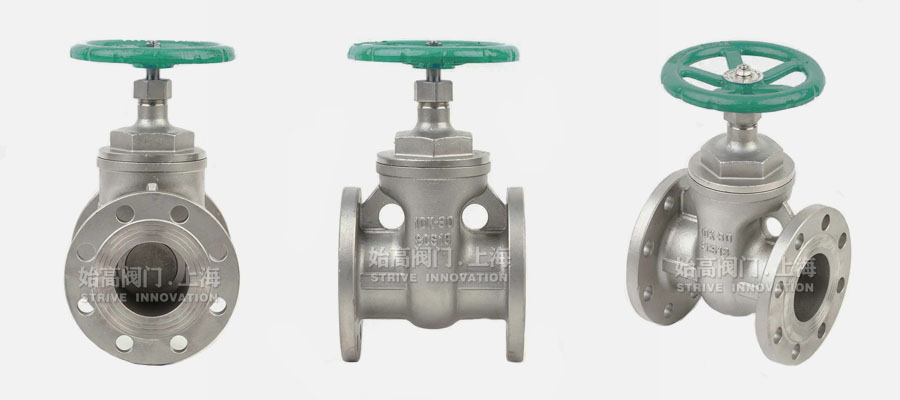

Z45W-10K不銹鋼暗桿日標閘閥克服了一般閘閥密封不良，漏水和生銹的現象。更有效的節約安裝空間，可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
1、不銹鋼暗桿日標閘閥采用SCS13和SCS14不銹鋼，對氧化性酸介質擁有良好的耐蝕性。
2、介質流經不銹鋼閘閥時不改變其流動方向，流體阻力小。
3、閘板運動方向與介質流動方向相垂直，啟閉力矩小，開閉較省力。
4、介質流動方向不受限制，不擾流、不降低壓力，介質可以從閘閥兩側任意方向流過、均能達到使用的目的，使用于基質流動方向可能改變的管路中。
5、閘板垂直置于閥體內，結構長度較短。
6、密封性能好，全開時密封面受沖蝕較小。

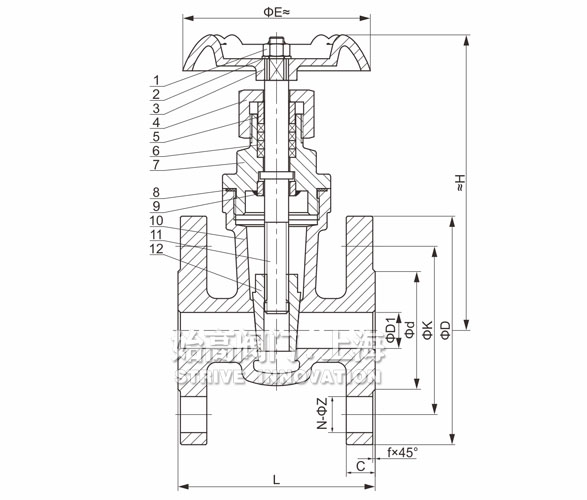

| No. | 零件名稱 | 材質 | No. | 零件名稱 | 材質 |
| 1 | 螺母 | 304 | 2 | 墊圈 | 304 |
| 3 | 手輪 | KTH330 | 4 | 壓蓋螺母 | SCS13 |
| 5 | 填料壓套 | 304 | 6 | 填料 | PTFE |
| 7 | 閥蓋 | SCS13/SCS14 | 8 | 密封墊 | PTFE |
| 9 | 閥桿架 | 304/316 | 10 | 閥體 | SCS13/SCS14 |
| 11 | 閥桿 | 304/316 | 12 | 閥板 | SCS13/SCS14 |
| NPS | D1 | d | K | D | f | C | N-Z | L | E | H |
| 15A | 15 | 51 | 70 | 95 | 1 | 12 | 4-15 | 80 | 80 | 130 |
| 20A | 20 | 56 | 75 | 100 | 1 | 14 | 4-15 | 90 | 80 | 155 |
| 25A | 25 | 67 | 90 | 125 | 1 | 14 | 4-19 | 100 | 100 | 168 |
| 32A | 32 | 76 | 100 | 135 | 2 | 16 | 4-19 | 110 | 100 | 171 |
| 40A | 40 | 81 | 105 | 140 | 2 | 16 | 4-19 | 125 | 120 | 183 |
| 50A | 50 | 96 | 120 | 155 | 2 | 16 | 4-19 | 140 | 140 | 193 |
| 65A | 65 | 116 | 140 | 175 | 2 | 18 | 4-19 | 170 | 160 | 210 |
| 80A | 80 | 126 | 150 | 185 | 2 | 18 | 8-19 | 190 | 180 | 256 |
| 100A | 100 | 151 | 175 | 210 | 2 | 18 | 8-19 | 210 | 200 | 300 |
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的暗桿日標閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
