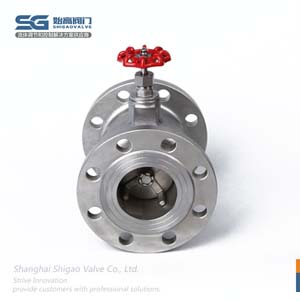

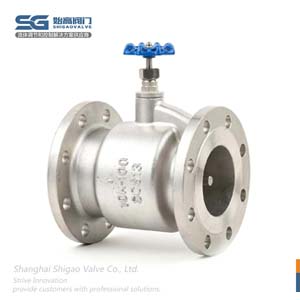

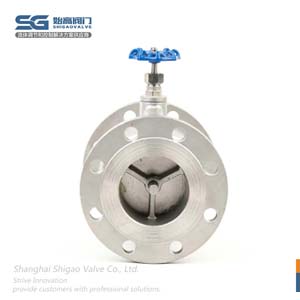

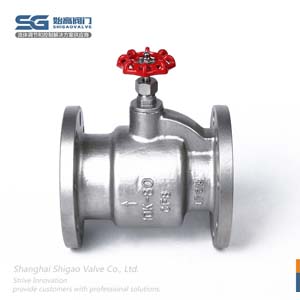

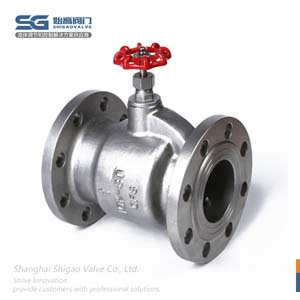

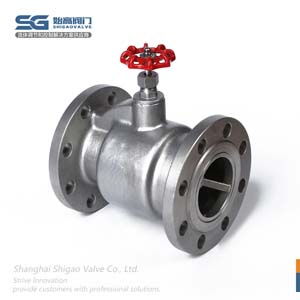

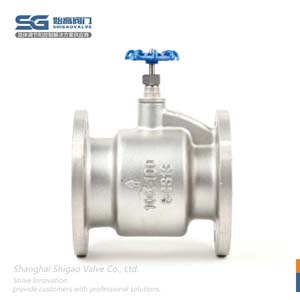

| 產品品牌： |
始高閥門 |
產品名稱： |
日標立式無沖擊止回閥 |
| 產品型號： |
H42X |
閥體材質： |
SCS13不銹鋼;SCS14不銹鋼 |
| 連接方式： |
法蘭式 |
公稱通徑： |
40A~300A |
| 公稱壓力： |
10K;20K |
適用介質： |
水、油、蒸汽、腐蝕性介質 |
| 適用溫度： |
-20℃~120℃ |
設計標準： |
JIS B2071 |
| 結構長度： |
JIS B2002 |
法蘭標準： |
JIS B2220 |
| 檢查和試驗： |
JIS B2003 |
制造標準： |
國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
日標立式止回閥簡介
日標立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。工作特點是載荷變化大，啟閉頻率小，一投入關閉或開啟狀態，適用周期便很長，且不要求運動部件運動。但一旦又切換要求，則必須動之靈活，這一要求較常見的機械運動更為苛刻。
日標立式止回閥的零部件材質
| No. |
零件名稱 |
材質 |
No. |
零件名稱 |
材質 |
| 1 |
螺母 |
304 |
2 |
墊圈 |
304 |
| 3 |
手輪 |
KTH330 |
4 |
壓蓋螺母 |
SCS13 |
| 5 |
填料壓套 |
304 |
6 |
填料 |
PTFE |
| 7 |
填料墊 |
304 |
8 |
閥桿 |
304/316 |
| 9 |
閥蓋 |
SCS13/SCS14 |
10 |
密封墊 |
PTFE |
| 11 |
閥瓣 |
304/316 |
12 |
閥體 |
SCS13/SCS14 |
| 13 |
螺釘 |
304 |
14 |
彈簧座 |
SCS13/SCS14 |
| 15 |
閥瓣 |
SCS13/SCS14 |
16 |
彈簧 |
304/316 |
| 17 |
閥座 |
氟橡膠 |
- |
- |
- |

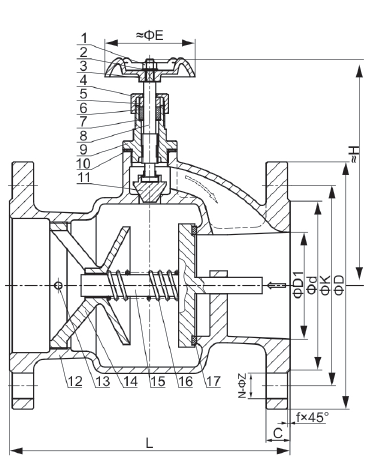

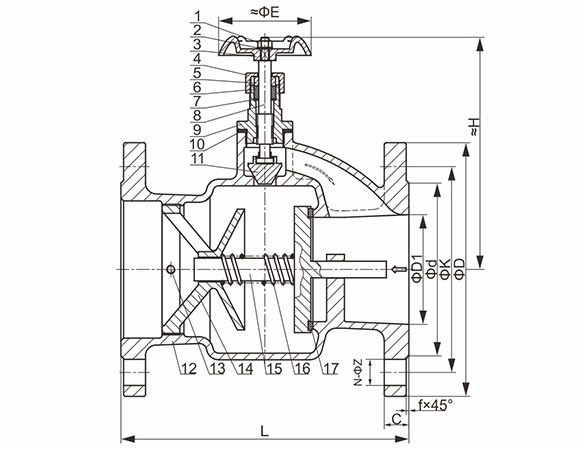

10K日標立式止回閥的外形和連接尺寸
| NPS |
D1 |
d |
K |
D |
f |
C |
N-Z |
L |
H |
E |
| 40A |
40 |
81 |
105 |
140 |
2 |
16 |
4-19 |
160 |
75 |
143 |
| 50A |
50 |
96 |
120 |
155 |
2 |
16 |
4-19 |
184 |
75 |
160 |
| 65A |
65 |
116 |
140 |
175 |
2 |
18 |
4-19 |
200 |
75 |
165 |
| 80A |
80 |
126 |
150 |
185 |
2 |
18 |
8-19 |
210 |
80 |
190 |
| 100A |
100 |
151 |
175 |
210 |
2 |
18 |
8-19 |
218 |
80 |
190 |
| 125A |
125 |
182 |
210 |
250 |
2 |
20 |
8-23 |
253 |
80 |
240 |
| 150A |
150 |
212 |
240 |
280 |
2 |
22 |
8-23 |
280 |
80 |
255 |
| 200A |
200 |
262 |
290 |
330 |
2 |
22 |
12-23 |
415 |
80 |
285 |
| 250A |
250 |
324 |
355 |
400 |
2 |
24 |
12-25 |
460 |
80 |
305 |
| 300A |
300 |
368 |
400 |
445 |
3 |
24 |
16-25 |
605 |
80 |
335 |
20K日標立式止回閥的外形和連接尺寸
| NPS |
D1 |
d |
K |
D |
f |
C |
N-Z |
L |
H |
E |
| 40A |
40 |
81 |
105 |
140 |
2 |
18 |
4-19 |
160 |
75 |
143 |
| 50A |
50 |
96 |
120 |
155 |
2 |
18 |
8-19 |
184 |
75 |
160 |
| 65A |
65 |
116 |
140 |
175 |
2 |
20 |
8-19 |
200 |
75 |
165 |
| 80A |
80 |
132 |
160 |
200 |
2 |
22 |
8-23 |
210 |
80 |
190 |
| 100A |
100 |
160 |
185 |
225 |
2 |
24 |
8-23 |
218 |
80 |
190 |
| 125A |
125 |
195 |
225 |
270 |
2 |
26 |
8-25 |
253 |
80 |
240 |
| 150A |
150 |
230 |
260 |
305 |
2 |
28 |
12-25 |
280 |
80 |
255 |
| 200A |
200 |
275 |
305 |
350 |
2 |
30 |
12-25 |
415 |
80 |
285 |
| 250A |
250 |
345 |
380 |
430 |
2 |
34 |
12-27 |
460 |
80 |
305 |
| 300A |
300 |
395 |
430 |
480 |
3 |
36 |
16-27 |
605 |
80 |
335 |
結語
日標立式止回閥這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止反方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的日標立式止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
