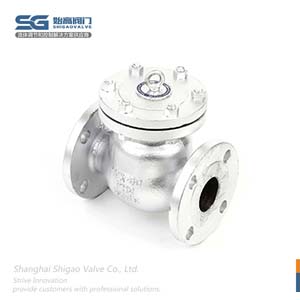

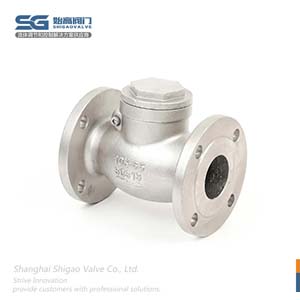

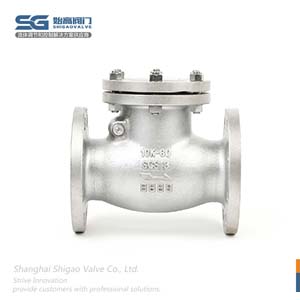

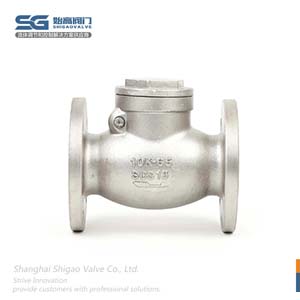

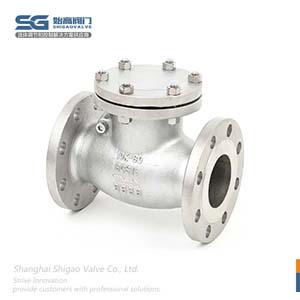

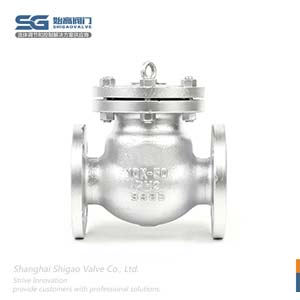

H44H日標旋啟式止回閥是以日本JIS標準生產制造，閥門壓力等級以K表述，旋啟式止回閥安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾斜管路上。旋啟式止回閥的閥瓣繞轉軸作旋轉運動，其流體阻力一般小于升降式止回閥，適用于較大口徑的場合。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
日標旋啟式止回閥參數表
| 產品品牌： | 始高閥門 | 產品名稱： | 日標旋啟式止回閥 |
| 產品型號： | H44H-10K;H44H-20K;H44W-10K;H44W-20K | 閥體材質： | SCPH2碳鋼；SCS13不銹鋼;SCS14不銹鋼 |
| 連接方式： | 法蘭式 | 公稱通徑： | 50A~500A |
| 公稱壓力： | 10K、20K | 適用介質： | 水、油、蒸汽、腐蝕性介質 |
| 適用溫度： | -40℃~425℃ | 設計標準： | JIS B2071 |
| 結構長度： | JIS B2002 | 法蘭標準： | JIS B2220 |
| 檢查和試驗： | JIS B2003 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
日標旋啟式止回閥簡介
H44H日標旋啟式止回閥是以日本JIS標準生產制造，閥門壓力等級以K表述，旋啟式止回閥安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾斜管路上。旋啟式止回閥的閥瓣繞轉軸作旋轉運動，其流體阻力一般小于升降式止回閥，適用于較大口徑的場合。日標旋啟式止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
H44H旋啟式日標止回閥是指按日本標準設計、制造，生產、檢測的止回閥。適用于10K~20K的各種管路上。旋啟式止回閥的閥瓣繞轉軸作旋轉運動，其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合。旋啟式止回閥根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種。

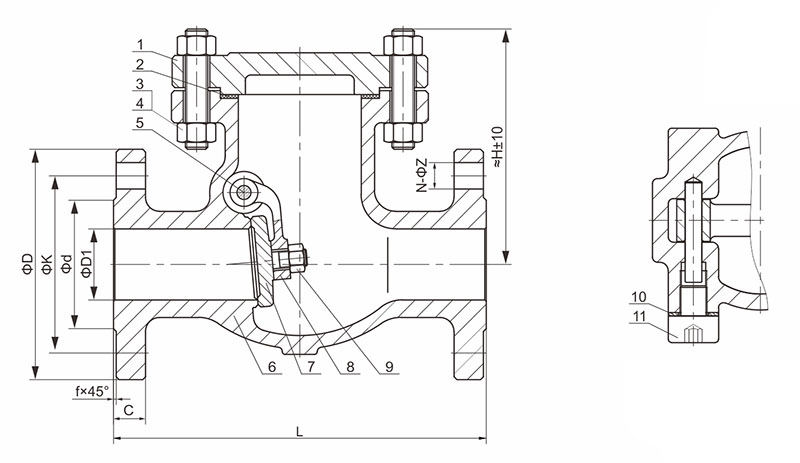

10K日標旋啟式止回閥的主要外形和連接尺寸
| No. | 零件名稱 | 材質 | No. | 零件名稱 | 材質 |
| 1 | 閥蓋 | SCS13/SCS14 | 2 | 密封墊 | PTFE |
| 3 | 螺母 | 304 | 4 | 螺柱 | 304 |
| 5 | 圓柱銷 | 304 | 6 | 閥體 | SCS13/SCS14 |
| 7 | 閥瓣 | SCS13/SCS14 | 8 | 搖臂 | SCS13/SCS14 |
| 9 | 螺母 | 304 | 10 | 密封墊 | PTFE |
| 11 | 螺釘 | 304 | - | - | - |
| NPS | D1 | d | K | D | f | C | N-Z | L | H |
| 50A | 50 | 96 | 120 | 155 | 2 | 16 | 4-19 | 203 | 112 |
| 65A | 65 | 116 | 140 | 175 | 2 | 18 | 4-19 | 216 | 130 |
| 80A | 80 | 126 | 150 | 185 | 2 | 18 | 8-19 | 241 | 147 |
| 100A | 100 | 151 | 175 | 210 | 2 | 18 | 8-19 | 292 | 177 |
| 125A | 125 | 182 | 210 | 250 | 2 | 20 | 8-23 | 330 | 189 |
| 150A | 150 | 212 | 240 | 280 | 2 | 22 | 8-23 | 356 | 209 |
| 200A | 200 | 262 | 290 | 330 | 2 | 22 | 12-23 | 495 | 257 |
| 250A | 250 | 324 | 355 | 400 | 2 | 24 | 12-25 | 622 | 296 |
| 300A | 300 | 368 | 400 | 445 | 3 | 24 | 16-25 | 698 | 343 |

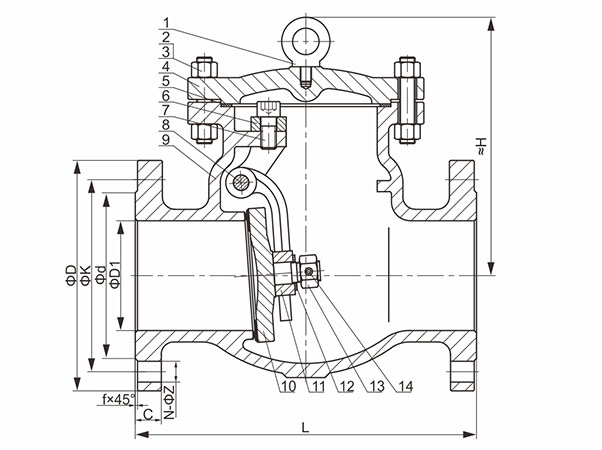

20K日標旋啟式止回閥的主要外形和連接尺寸
| No. | 零件名稱 | 材質 | 材質 | No. | 零件名稱 | 材質 | 材質 |
| 1 | 吊環螺釘 | SM25C | SM25C | 2 | 螺母 | SM35C | 304 |
| 3 | 螺栓 | SM45C | 304 | 4 | 閥蓋 | SCPH2 | SCS13/SCS14 |
| 5 | 密封墊 | 304+Graphite | PTFE | 6 | 支架 | SCPH2 | SCS13/SCS14 |
| 7 | 螺釘 | SM35C | 304 | 8 | 援助銷 | 304 | 304 |
| 9 | 閥體 | SCPH2 | SCS13/SCS14 | 10 | 閥瓣 | SCPH2 | SCS13/SCS14 |
| 11 | 搖臂 | SCPH2 | SCS13/SCS14 | 12 | 墊片 | SS400 | 304 |
| 13 | 螺母 | SM35C | 304 | 14 | 螺釘 | SM25C | 304 |
| NPS | D1 | d | K | D | f | C | N-Z | L | H |
| 50A | 50 | 96 | 120 | 155 | 2 | 22 | 8-19 | 267 | 183 |
| 65A | 65 | 116 | 140 | 175 | 2 | 24 | 8-19 | 292 | 212 |
| 80A | 80 | 132 | 160 | 200 | 2 | 26 | 8-23 | 318 | 224 |
| 100A | 100 | 160 | 185 | 225 | 2 | 28 | 8-23 | 356 | 244 |
| 125A | 125 | 195 | 225 | 270 | 2 | 30 | 8-25 | 400 | 275 |
| 150A | 150 | 230 | 260 | 305 | 2 | 32 | 12-25 | 444 | 310 |
| 200A | 200 | 275 | 305 | 350 | 2 | 34 | 12-25 | 533 | 365 |
| 250A | 250 | 345 | 380 | 430 | 2 | 38 | 12-27 | 711 | 545 |
| 300A | 300 | 395 | 430 | 480 | 3 | 40 | 16-27 | 711 | 545 |
| 350A | 350 | 440 | 480 | 540 | 3 | 40 | 16-33 | 838 | 580 |
| 400A | 400 | 495 | 540 | 605 | 3 | 46 | 16-33 | 864 | 595 |
| 450A | 450 | 560 | 605 | 675 | 3 | 48 | 20-33 | 978 | 740 |
| 500A | 500 | 615 | 660 | 730 | 3 | 50 | 20-33 | 1016 | 870 |
結語
JIS日標旋啟式止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。日標法蘭止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。日標旋啟式止回閥H44W是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的日標旋啟式止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
