| 產品信息 | |
| 產品型號：WZ41Y |  021-31261651 |
| 產品口徑：DN15-DN50 |  www.wssso.cn |
| 產品壓力：1.6MPa-10.0MPa |  961134865@qq.com |
| 產品材質：A105、合金鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |

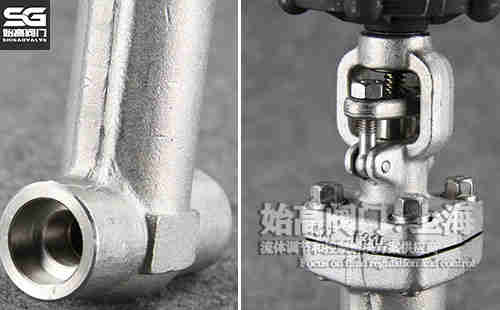

一、鍛鋼波紋管閘閥概述
WZ41Y鍛鋼波紋管閘閥其閥體與鑄件比較，具有更加均勻的結構，更好的密度，更好的強度完整性、更好的尺寸特性和更小的尺寸誤差。定向構造在整個強度和應力方面都比鑄件具有更高的性能。
二、鍛鋼波紋管閘閥參數表
| 公稱通徑：DN15-DN50 | 公稱壓力：1.6MPa-10.0MPa | 適用介質：水、蒸汽、油 |
| 適用溫度：-20℃-425℃ | 閥體材質：碳鋼、不銹鋼 | 連接方式：法蘭、焊接 |
| 設計標準：DIN3352、GB/T122234-2007 | 連接法蘭標準：DIN 2543-2545、HG/T20592-97 | 結構長度標準：DIN 3202、GB/T12221-2005 |
三、鍛鋼波紋管閘閥的特點
1、波紋管密封閘閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
2、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。
3、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。
4、人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠。

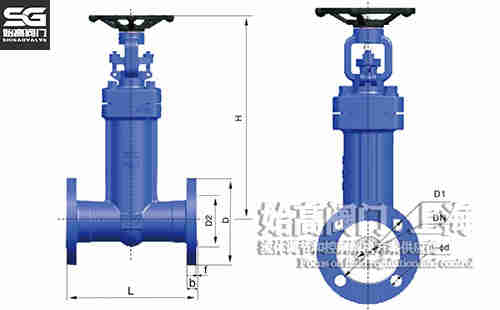

四、鍛鋼波紋管閘閥尺寸表
| DN | L | D | D1 | D2 | b |
| 15 | 140 | 95 | 65 | 45 | 16 |
| 20 | 152 | 105 | 75 | 58 | 18 |
| 25 | 210 | 115 | 85 | 68 | 18 |
| 32 | 230 | 140 | 100 | 78 | 18 |
| 40 | 240 | 150 | 110 | 88 | 18 |
| 50 | 250 | 165 | 125 | 102 | 20 |
五、應用
鍛鋼波紋管閘閥設計為石墨和波紋管雙重密封，使得密封性能高于普通閘閥，大大增加閥門的使用壽命。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的鍛鋼波紋管閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
