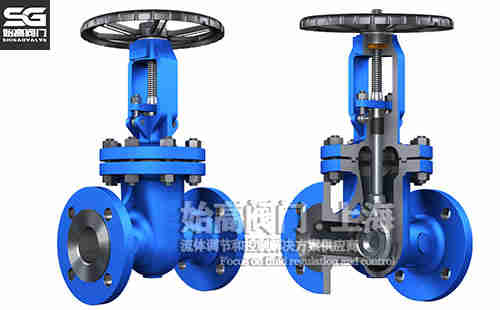

德標明桿式閘閥
| 產品信息 | |
| 產品型號：Z41H |  021-31261651 |
| 產品口徑：DN40-DN600 |  www.wssso.cn |
| 產品壓力：1.6MPa-6.4MPa |  961134865@qq.com |
| 產品材質：碳鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、德標明桿式閘閥概述
Z41H德標明桿式閘閥適用于液、氣、水介質管路和設備中，作為接通和斷流只用。始高牌F5系列閘閥流體阻力和啟閉所需力矩較小，不受介質的流向限制，形體比較簡單，制造工藝性能好。因此使用范圍很廣，廣泛應用于食品、化工、制藥、化肥、電力等行業。
二、德標明桿式閘閥參數表
| 公稱通徑：DN40-DN600 | 公稱壓力：1.6MPa-6.4MPa | 適用介質：水、氣 |
| 適用溫度：-20℃-180℃ | 閥體材質：碳鋼、不銹鋼 | 連接方式：法蘭、對焊 |
| 設計標準：DIN 3356 | 連接法蘭標準：DIN 2543-2545 | 試驗標準：DIN 3230 |

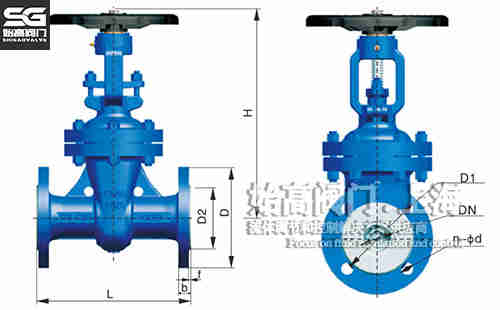

三、德標明桿式閘閥尺寸表
| DN | L | D | D1 | D2 | b | f | H |
| 40 | 240 | 150 | 110 | 88 | 18 | 3 | 305 |
| 50 | 250 | 165 | 125 | 102 | 20 | 3 | 344 |
| 65 | 270 | 185 | 145 | 122 | 20 | 3 | 377 |
| 80 | 280 | 200 | 160 | 138 | 20 | 3 | 415 |
| 100 | 300 | 220 | 180 | 158 | 20 | 3 | 473 |
| 125 | 325 | 250 | 210 | 188 | 22 | 3 | 505 |
| 150 | 350 | 285 | 240 | 212 | 22 | 3 | 550 |
| 200 | 400 | 340 | 295 | 268 | 24 | 3 | 815 |
| 250 | 450 | 405 | 355 | 320 | 26 | 3 | 969 |
| 300 | 500 | 460 | 410 | 378 | 28 | 4 | 1145 |
| 350 | 550 | 520 | 470 | 438 | 30 | 4 | 1300 |
| 400 | 600 | 580 | 525 | 490 | 32 | 4 | 1450 |
| 450 | 650 | 640 | 585 | 548 | 34 | 4 | 1597 |
| 500 | 700 | 715 | 650 | 610 | 36 | 4 | 1755 |
| 600 | 800 | 840 | 770 | 725 | 40 | 5 | 1985 |
四、應用
德標閘閥適用于給排水公稱、建筑、消防等領域用來接通或斷流之用。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的德標明桿閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
