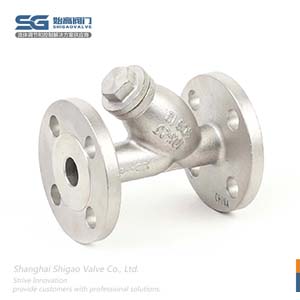

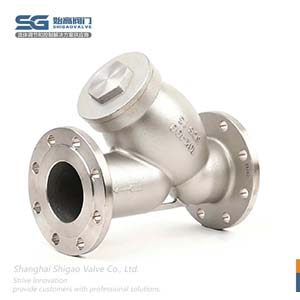

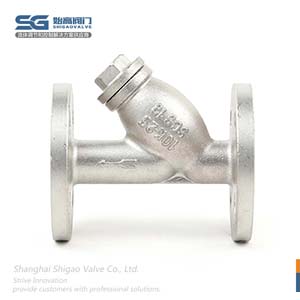

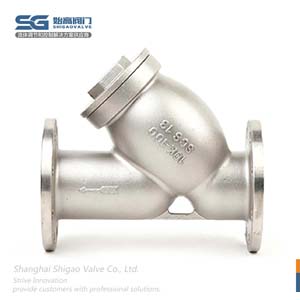

日標Y型過濾器
| 內容摘要 |
日標Y型過濾器在各個行業的運用中有效處理了大量生活及工業污水，使寶貴的水資源得到了有效的重復利用，節省大量的水資源功不可沒。Y型日標過濾器運行中的優勢包括全程全自動、免維護、過濾面積大、濾網效率高、使用壽命長、不銹鋼材質、過濾精度可選、規格齊全。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 日標Y型過濾器 |
| 產品型號： | YG-B4-F-10K-P | 閥體材質： | SCS13/SCS14 |
| 連接方式： | 法蘭 | 公稱通徑： | 50A~300A |
| 驅動方式： | 自動 | 適用介質： | 水、氣、油品等 |
| 適用溫度： | 0℃≤t≤120℃ | 公稱壓力： | 10K/20K |
| 設計標準： | JIS B2071 | 法蘭標準： | JIS B2220 |
| 結構長度： | JIS B2002 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
日標Y型過濾器在各個行業的運用中有效處理了大量生活及工業污水，使寶貴的水資源得到了有效的重復利用，節省大量的水資源功不可沒。Y型日標過濾器運行中的優勢包括全程全自動、免維護、過濾面積大、濾網效率高、使用壽命長、不銹鋼材質、過濾精度可選、規格齊全。與其他過濾設備相比它是中水回用工程中有效的設備之一。
在流經管道的水、油、氣體、蒸汽等各種流體中，混入流體中的雜物及垃圾等，放置不做處理的話，會損傷在管道上的各種閥門的閥座，同時，可能會導致各種機器不能正常運轉，損壞機器。為了防患于未然，對流體中的雜物、垃圾進行分離、清除的過濾器在管道中發揮著重要的功能。過濾器的構造是，內置過濾流體中雜物及垃圾的過濾網，在過濾器本體連接到配管的狀態下，就能夠?qū)Ψe存在過濾網中的雜物及垃圾進行清理、清掃。

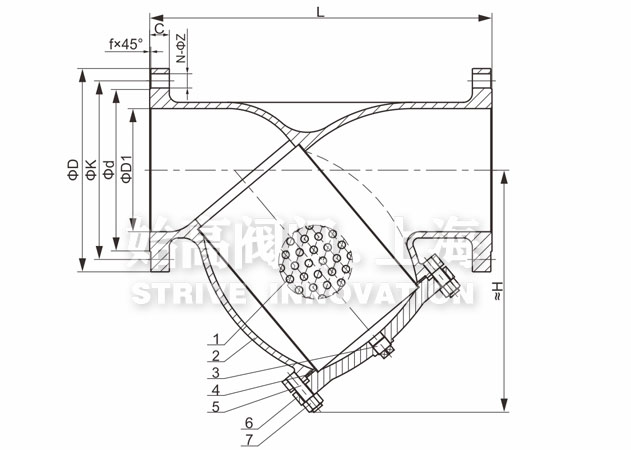

| No. | 零件名稱 | 材質 | No. | 零件名稱 | 材質 |
| 1 | 濾網 | 304/316 | 2 | 閥體 | SCS13/SCS14 |
| 3 | 排污塞 | SCS13 | 4 | 密封墊 | PTFE |
| 5 | 螺柱 | 304 | 6 | 閥蓋 | SCS13/SCS14 |
| 7 | 螺母 | 304 | - | - | - |
| 產品代號 | NPS | D1 | d | K | D | f | C | N-Z | L | H |
| YG-B4-F-10K-P-0050 | 50A | 50 | 96 | 120 | 155 | 2 | 16 | 4-19 | 232 | 115 |
| YG-B4-F-10K-P-0065 | 65A | 65 | 116 | 140 | 175 | 2 | 18 | 4-19 | 285(268) | 145 |
| YG-B4-F-10K-P-0080 | 80A | 80 | 126 | 150 | 185 | 2 | 18 | 8-19 | 302(287) | 164 |
| YG-B4-F-10K-P-0100 | 100A | 100 | 151 | 175 | 210 | 2 | 18 | 8-19 | 377(340) | 212 |
| YG-B4-F-10K-P-0125 | 125A | 125 | 182 | 210 | 250 | 2 | 20 | 8-23 | 392 | 263 |
| YG-B4-F-10K-P-0150 | 150A | 150 | 212 | 240 | 280 | 2 | 22 | 8-23 | 442 | 295 |
| YG-B4-F-10K-P-0200 | 200A | 200 | 262 | 290 | 330 | 2 | 22 | 12-23 | 540 | 380 |
| YG-B4-F-10K-P-0250 | 250A | 250 | 324 | 355 | 400 | 2 | 24 | 12-25 | 665 | 505 |
| YG-B4-F-10K-P-0300 | 300A | 300 | 368 | 400 | 445 | 3 | 24 | 16-25 | 765 | 550 |
| 產品代號 | NPS | D1 | d | K | D | f | C | N-Z | L | H |
| YG-B4-F-20K-P-0050 | 50A | 50 | 96 | 120 | 155 | 2 | 18 | 8-19 | 220 | 126 |
| YG-B4-F-20K-P-0065 | 65A | 65 | 116 | 140 | 175 | 2 | 20 | 8-19 | 270 | 149 |
| YG-B4-F-20K-P-0080 | 80A | 80 | 132 | 160 | 200 | 2 | 22 | 8-23 | 290 | 166 |
| YG-B4-F-20K-P-0100 | 100A | 100 | 160 | 185 | 225 | 2 | 24 | 8-23 | 355 | 207 |
| YG-B4-F-20K-P-0125 | 125A | 125 | 195 | 225 | 270 | 2 | 26 | 8-25 | 395 | 237 |
| YG-B4-F-20K-P-0150 | 150A | 150 | 230 | 260 | 305 | 2 | 28 | 12-25 | 465 | 281 |
| YG-B4-F-20K-P-0200 | 200A | 200 | 275 | 305 | 350 | 2 | 30 | 12-25 | 560 | 352 |
| YG-B4-F-20K-P-0250 | 250A | 250 | 345 | 380 | 430 | 2 | 34 | 12-27 | 690 | 505 |
| YG-B4-F-20K-P-0300 | 300A | 300 | 395 | 430 | 480 | 3 | 36 | 16-27 | 790 | 550 |
1、進出口通徑：原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。
2、公稱壓力：按照過濾管路可能出現的較高壓力確定過濾器的壓力等級。
3、孔目數的選擇：主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。
4、過濾器材質：過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。
過濾器過濾精度可由濾網的大小來控制，過濾面積可定做。一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。過濾器會產生阻力損失，水用過濾器在一般計算額定流速下，壓力損失為0.52-1.2kpa。Y型過濾器適用介質可為水，油、氣�？砂从脩粢笾谱鳛V網，其外型基本相同(Y型)，內部件全部采用不銹鋼。需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護方便。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的日標Y型過濾器性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
