美標波紋管閘閥
| 產品信息 | |
| 產品型號：WZ41H |  021-31261651 |
| 產品口徑：1/2 |  www.wssso.cn |
| 產品壓力：150LB-300LB |  961134865@qq.com |
| 產品材質：碳鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、美標波紋管閘閥概述
WZ41H美標波紋管閘閥在管道上主要起切斷介質作用，可用于不同介質全開或全閉使用，但不可作為節流用。其優點為流體阻力小，啟、閉所需要的力矩比較�。唤橘|(zhì)的流向不受限制，可以使用在介質向兩個方向流動的環網管路上。結構長度比較小，利于管道安裝。美標波紋管閘閥主要用于熱油系統、蒸汽系統、冷熱水系統等。
二、美標波紋管閘閥參數表
| 公稱通徑：1/2"-20" | 公稱壓力：150LB-300LB | 適用介質：水、蒸汽、油 |
| 適用溫度：-20℃-425℃ | 閥體材質：碳鋼、不銹鋼 | 連接方式：法蘭、焊接 |
| 設計標準：ASME B16.34 | 連接法蘭標準：ASME B16.5 | 結構長度標準：ASME 16.10 |
三、美標波紋管閘閥的特點
1、波紋管密封閘閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
2、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。
3、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。
4、人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠。

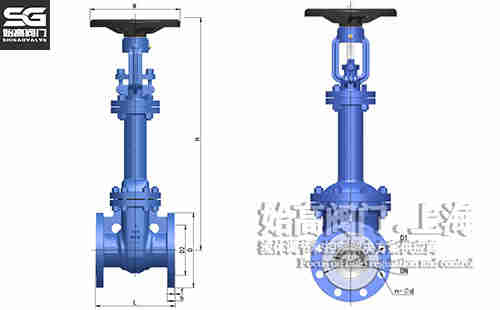

四、美標波紋管閘閥尺寸表
| DN | L | D | D1 | D2 | b |
| 1/2 | 108 | 90 | 60.5 | 35 | 10 |
| 3/4 | 117 | 100 | 70 | 43 | 11 |
| 1 | 127 | 110 | 79.5 | 51 | 12 |
| 1-1/4 | 140 | 115 | 89 | 63.5 | 13 |
| 1-1/2 | 165 | 125 | 98.5 | 73 | 15 |
| 2 | 178 | 150 | 120.5 | 90 | 16 |

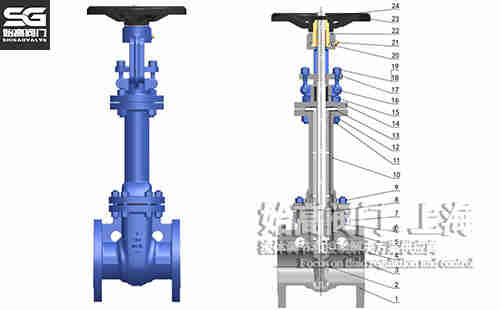

五、零部件材質
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 閥體 | WCB、CF8、CF8M | 2 | 閥蓋 | 304、STL |
| 3 | 閘板 | WCB+13Cr、CF8、CF8M | 4 | 閥桿 | 13Cr、F304、F316 |
| 5 | 波紋管 | SS304、SS316L | 6 | 螺母 | ASTMA194-2H、A194-8、A194-8M |
| 7 | 雙頭螺栓 | ASTMA193-B7、A193-B8、A193-B8M | 8 | 螺母 | ASTMA194-2H、A194-8、A194-8M |
| 9 | 金屬墊 | 石墨+不銹鋼 | 10 | 中支架 | WCB、CF8、CF8M |
| 11 | 螺母 | ASTMA194-2H、A194-8、A194-8M | 12 | 雙頭螺栓 | ASTMA193-B7、A193-B8、A193-B8M |
| 13 | 螺母 | ASTMA194-2H、A194-8、A194-8M | 14 | 墊片 | 柔性石墨+不銹鋼 |
| 15 | 密封 | SS304、SS316 | 16 | 填料 | 柔性石墨 |
| 17 | 千斤橫銷 | 104S、SS304、SS316 | 18 | 千斤螺栓 | ASTMA193-B7、A193-B8、A193-B8 |
| 19 | 千斤螺母 | ASTMA194-2H、A194-8、A194-8M | 20 | 壓板 | WCB、CF8 |
| 21 | 閥母 | 銅合金、D2 | 22 | 軸承壓 | 1405、SS304、SS316 |
| 23 | 手輪 | 碳鋼、KTH330 | 24 | 蓋帽 | 1045 |
六、應用
美標波紋管閘閥設計為石墨和波紋管雙重密封，使得密封性能比普通閘閥好，大大增加閥門的使用壽命。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的美標波紋管閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
