| 內容摘要 |
ZD45W-10K不銹鋼日標地下閘閥也稱為傳動帽地下閘閥，是專為在地面下鋪設管路需要科學又簡單設計生產的。其開關簡單，開啟關閉用力很小。特別設計的傳動帽代替了傳統的手輪，體積更小，給施工日常使用都帶來很大的便利。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 日標地下閘閥 |
| 產品型號： | ZD45W-10K | 閥體材質： | SCS13/SCS14 |
| 連接方式： | 法蘭 | 公稱通徑： | DN50~DN300 |
| 驅動方式： | 手動 | 適用介質： | 水、氣、油品等 |
| 適用溫度： | 0℃~120℃ | 公稱壓力： | 10K |
| 設計制造： | JIS B2071 | 結構長度： | JIS B2002 |
| 法蘭標準： | JIS B2220 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |

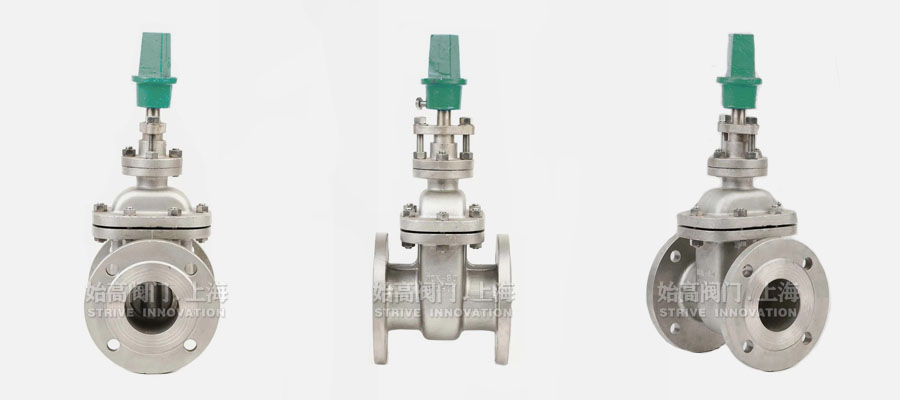

不銹鋼日標地下閘閥簡介
ZD45W-10K不銹鋼日標地下閘閥也稱為傳動帽地下閘閥，是專為在地面下鋪設管路需要科學又簡單設計生產的。其開關簡單，開啟關閉用力很小。特別設計的傳動帽代替了傳統的手輪，體積更小，給施工日常使用都帶來很大的便利。

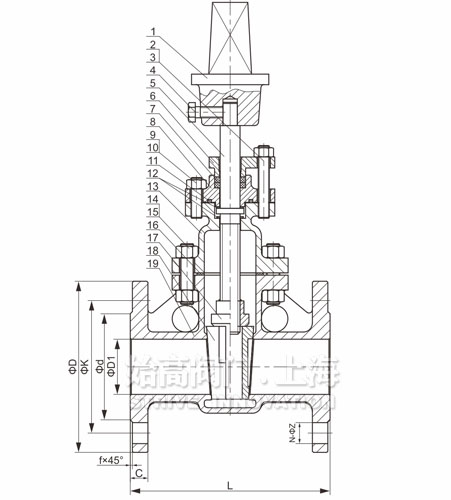

不銹鋼日標地下閘閥的零部件材質
| No. | 零件名稱 | 材質 | No. | 零件名稱 | 材質 |
| 1 | 連接套 | SCPH2 | 2 | 螺母 | 304 |
| 3 | 螺柱 | 304 | 4 | 螺釘 | 304 |
| 5 | 閥桿 | 304/316 | 6 | 填料壓蓋 | SCS13 |
| 7 | 填料 | PTFE | 8 | 填料函 | SCS13/SCS14 |
| 9 | 螺母 | 304 | 10 | 螺柱 | 304 |
| 11 | O型圈 | 丁腈橡膠NBR | 12 | 銅墊 | 黃銅 |
| 13 | 閥蓋 | SCS13/SCS14 | 14 | 螺母 | 304 |
| 15 | 螺柱 | 304 | 16 | 密封墊 | PTFE |
| 17 | 閥桿螺母 | 黃銅 | 18 | 閘板 | SCS13/SCS14 |
| 19 | 閥體 | SCS13/SCS14 | - | - | - |
不銹鋼日標地下閘閥的主要外形和連接尺寸
| NPS | D1 | d | K | D | f | C | N-Z | L |
| 50A | 50 | 100 | 120 | 155 | 2 | 16 | 4-19 | 178 |
| 80A | 80 | 133 | 160 | 200 | 2 | 18 | 4-19 | 203 |
| 100A | 100 | 153 | 180 | 220 | 2 | 18 | 8-19 | 229 |
| 150A | 150 | 209 | 240 | 285 | 2 | 22 | 8-23 | 267 |
| 200A | 200 | 264 | 295 | 340 | 2 | 22 | 8-23 | 292 |
| 250A | 250 | 319 | 350 | 395 | 2 | 24 | 12-23 | 330 |
| 300A | 300 | 367 | 400 | 445 | 3 | 24 | 12-23 | 356 |
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的日標地下閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
