旋啟式電站止回閥
| 產品信息 | |
| 產品型號：H64Y |  021-31261651 |
| 產品口徑：DN15-DN350 |  www.wssso.cn |
| 產品壓力：1500LB-2500LB |  961134865@qq.com |
| 產品材質：碳鋼、不銹鋼、鉻鉬釩鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、旋啟式電站止回閥概述
H64Y高溫高壓旋啟式電站止回閥是遵循ANSI B16.3和E101標準的引進型，另一種是JB3595標準的國標型。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料：一種是低碳鋼，另一種是柔性石墨夾316絲。密封面堆焊鈷基硬質合金。其加工后的純金屬層≥3mm，具有耐磨、耐高壓、抗腐蝕、抗擦傷、使用壽命長等特點。
二、旋啟式電站止回閥的特點
1、產品設計制造按ANSI B16.34和E101標準的規定，結構合理，性能優良，造型美觀。
2、閥門中腔采用壓力自緊式密封結構，介質壓力越高，密封性能越好。
3、支管兩端為焊接結構，適應不同的接管要求。
4、閥瓣、閥座密封面采用司太立鈷基硬質合金焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
6、閥瓣繞閥座的銷軸旋轉，減少關閉時發生的猛烈沖擊。
7、內裝式的銷軸結構，減小外泄漏點，使用更可靠。
三、旋啟式電站止回閥參數表
| 公稱通徑：DN15-DN350 | 公稱壓力：1500LB-2500LB |
| 適用介質：水、蒸汽 | 適用溫度：-20℃-550℃ |
| 閥體材質：碳鋼、不銹鋼、鉻鉬釩鋼 | 連接方式：對焊連接 |

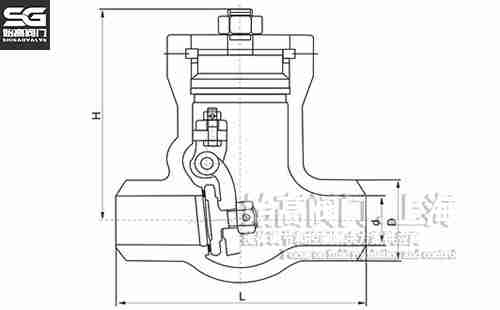

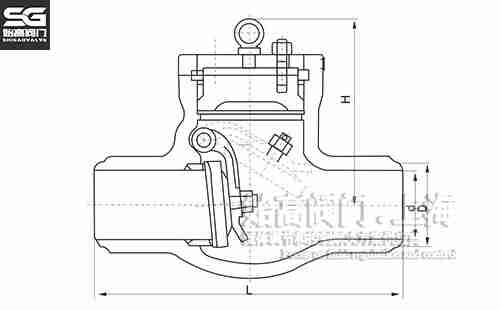

四、旋啟式電站止回閥尺寸表
| H64Y-1500LB | |||
| 口徑 | d | L | H |
| 2-1/2 | 56 | 254 | 282 |
| 3 | 64 | 305 | 300 |
| 4 | 84 | 406 | 350 |
| 5 | 100 | 483 | 425 |
| 6 | 126 | 559 | 400 |
| 8 | 158 | 711 | 490 |
| 10 | 200 | 864 | 540 |
| 12 | 250 | 991 | 650 |
| 14 | 280 | 1067 | 710 |
| H64Y-2000LB | |||
| 2-1/2 | 50 | 330 | 240 |
| 3 | 60 | 368 | 305 |
| 4 | 80 | 457 | 315 |
| 5 | 96 | 533 | 409 |
| 6 | 118 | 610 | 465 |
| 8 | 147 | 762 | 528 |
| 10 | 180 | 914 | 613 |
| 12 | 222 | 1041 | 680 |
| 14 | 254 | 1118 | 745 |
| H64Y-2500LB | |||
| 3 | 54 | 368 | 297 |
| 4 | 70 | 457 | 385 |
| 5 | 86 | 533 | 410 |
| 6 | 104 | 610 | 455 |
| 8 | 130 | 762 | 557 |
| 10 | 162 | 914 | 615 |
| 12 | 210 | 1041 | 715 |
| 14 | 234 | 1118 | 790 |
| 16 | 264 | 1245 | 815 |
| 18 | 304 | 1397 | 815 |
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的旋啟式電站止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
