蝶式緩沖止回閥
| 產品信息 | |
| 產品型號：HDH47X/DH47X |  021-31261651 |
| 產品口徑：DN200-DN1400 |  www.wssso.cn |
| 產品壓力：1.0MPa-2.5MPa |  961134865@qq.com |
| 產品材質：鑄鐵、鑄鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |

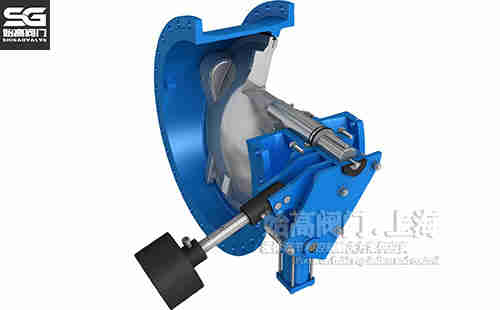

一、蝶式緩沖止回閥概述
DH47X/HDH47X蝶式緩沖止回閥主要由閥體、蝶板、阻力油缸等組成。閥座斜置，蝶板采用雙偏心設計。主要用于凈水、污水、海水等介質的供、排水管道上，安裝在水泵出口處，用以截斷介質的回流消除破壞性的水錘，保護管道、水泵的安全運行。是工業用水和城市排污的理想產品。
二、蝶式緩沖止回閥的特點
1、該產品具有體型小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。
2、緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破壞性水錘。
3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。
4、流體阻力小、啟閉平穩 ，無振動，無噪音，具有明顯的節能效果。
三、蝶式緩沖止回閥參數表
| 公稱通徑：DN200-DN1400 | 公稱壓力：1.0MPa-2.5MPa |
| 適用介質：水、污水 | 適用溫度：0℃-80℃ |
| 閥體材質：鑄鐵、鑄鋼、不銹鋼 | 連接方式：法蘭連接 |

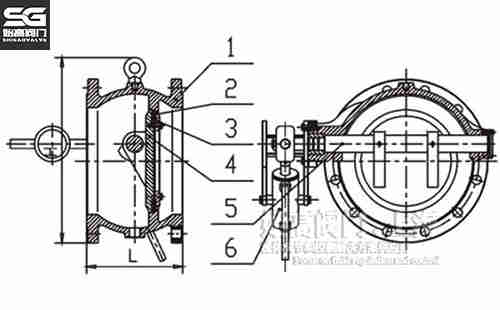

四、蝶式緩沖止回閥尺寸表
| DN | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 |
| L | 230 | 250 | 270 | 290 | 310 | 350 | 390 | 430 | 470 | 510 | 550 | 630 | 710 |
| H | 550 | 630 | 690 | 780 | 860 | 980 | 1070 | 1220 | 1320 | 1430 | 1550 | 1800 | 1980 |
| B1 | 540 | 600 | 650 | 710 | 770 | 900 | 1090 | 1200 | 1320 | 1420 | 1550 | 1780 | 2000 |
五、相關應用
蝶式緩沖止回閥閥座斜置，蝶板采用雙偏心設計。主要用于凈水、污水、海水等介質的供、排水管道上，安裝在水泵出口處，用以截斷介質的回流消除破壞性的水錘，保護管道、水泵的安全運行。是工業用水和城市排污的理想產品。

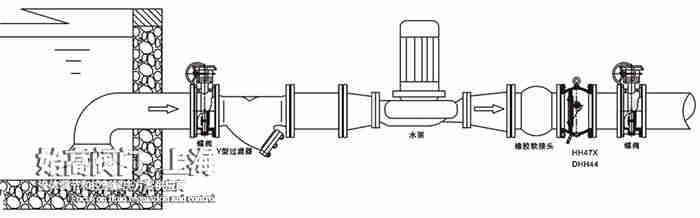

六、安裝示意圖

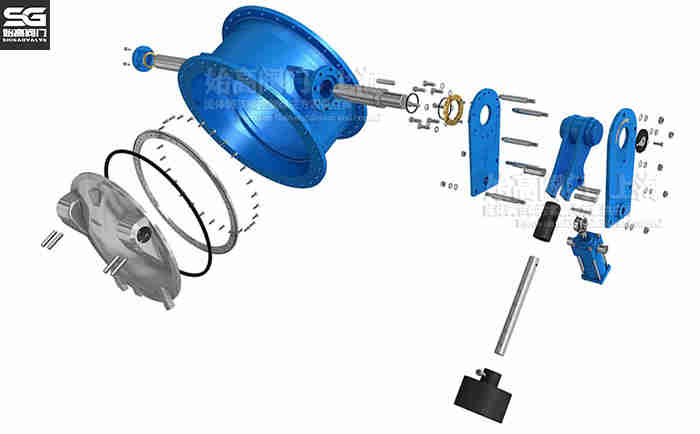

七、零部件材質
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的蝶式緩沖止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
