微阻緩閉止回閥
| 產品信息 | |
| 產品型號：HH44X |  021-31261651 |
| 產品口徑：DN40-DN800 |  www.wssso.cn |
| 產品壓力：1.0MPa-2.5MPa |  961134865@qq.com |
| 產品材質：鑄鐵、鑄鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、微阻緩閉止回閥概述
HH44X微阻緩閉止回閥由閥體、閥蓋、閥瓣、閥軸等組成，安裝在水泵出口處用來防止介質逆流和消除破壞性水錘，并能有效地減少閥門關閉的水錘壓力，可保障管網安全運行。它具有閥瓣輕、開度大、節電效果顯著，流體阻力小，水錘消除機構設計新穎，密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪音等特點。
微阻緩閉止回閥主要依靠介質的推力作用，將閥瓣自動推開，當閥瓣全開后，平衡捶倒向閥瓣的反面，起到了平衡部分閥瓣重量的目的，減少了因閥瓣重量對水流的壓力。另外閥體內的壓力水通過針型閥流進活塞的后腔，將活塞全部推入。當水流突然停止時，由于閥瓣的部分自重和倒流水的推力作用，使閥瓣自動關閉，但是由于活塞桿處于頂端位置，使閥瓣不能全部關閉，還剩下20％左右的面積使水流通過，減弱了水錘壓力。閥瓣的尖端壓在活塞頂上，而活塞后腔的水阻礙活塞退回，即阻止閥瓣關閉，這股水只能通過針型閥緩緩流回閥體，使閥瓣緩緩關閉。
二、微阻緩閉止回閥參數表
| 公稱通徑：DN40-DN800 | 公稱壓力：1.0MPa-2.5MPa |
| 適用介質：水 | 適用溫度：0℃-80℃ |
| 閥體材質：鑄鐵、鑄鋼、球墨鑄鐵 | 設計制造標準：JB/T8937 |
| 長度標準：GB/T12221-2005 | 法蘭標準：GB/T9113 |

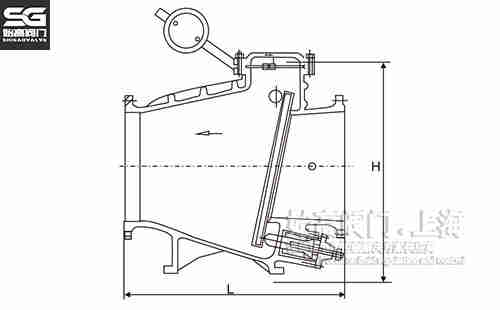

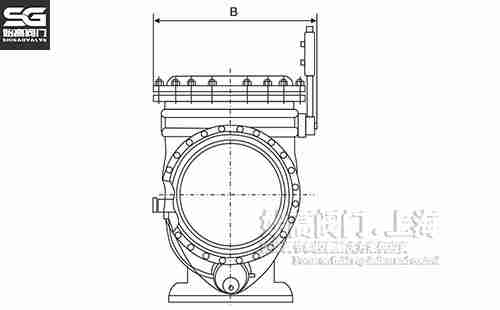

三、微阻緩閉止回閥尺寸表
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 |
| L | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1300 | 1400 | 1500 |
| H | 300 | 300 | 320 | 354 | 350 | 380 | 500 | 580 | 670 | 730 | 820 | 920 | 1100 | 1100 | 1200 | 1550 | 1700 |
四、相關應用
微阻緩閉止回閥當水流突然停止時，由于閥瓣的部分自重和倒流水的推力作用，使閥瓣自動關閉，但是由于活塞桿處于頂端位置，使閥瓣不能全部關閉，還剩下20％左右的面積使水流通過，減弱了水錘壓力。閥瓣的尖端壓在活塞頂上，而活塞后腔的水阻礙活塞退回，即阻止閥瓣關閉，這股水只能通過針型閥緩緩流回閥體，使閥瓣緩緩關閉。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的微阻緩閉止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
