| 內容摘要 |
H14W內螺紋旋啟式止回閥是指啟閉件依靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門。止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 內螺紋旋啟式止回閥 |
| 產品型號： | H14W | 閥體材質： | 不銹鋼 |
| 連接方式： | 螺紋 | 公稱通徑： | DN15-DN50(1/2"-2") |
| 公稱壓力： | 200WOG(200PSI) | 適用介質： | 水、氣、油等 |
| 適用溫度： | -40℃~160℃ | 設計標準： | ASME B16.34 |
| 螺紋標準： | ISO 228 | 壁厚標準： | ASME B16.34、GB 12224 |
| 檢查和試驗： | API598 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
內螺紋旋啟式止回閥簡介
H14W內螺紋旋啟式止回閥是指啟閉件依靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門。止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。H14W臥式止回閥采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中部位用密封墊片和密封環外，整體沒有外漏點，杜絕閥門外泄的可能。絲扣止回閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360度范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a償。

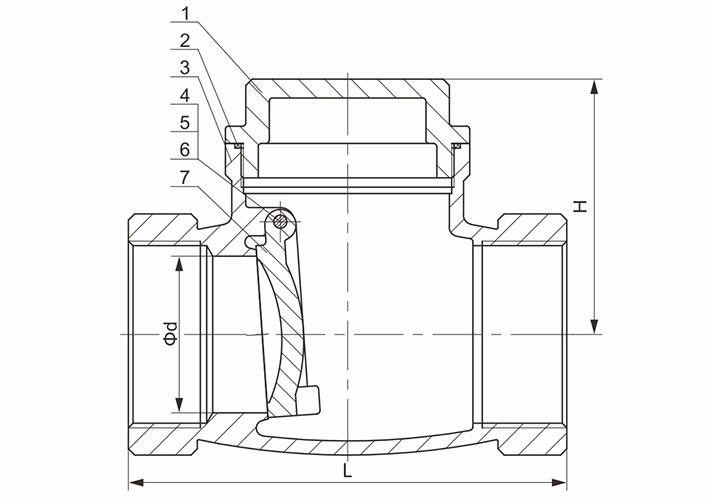

內螺紋旋啟式止回閥的零部件材質
| No. | 零件名稱 | 材質 |
| 1 | 閥蓋 | CF8/CF8M |
| 2 | 密封墊 | PTFE |
| 3 | 閥體 | CF8/CF8M |
| 4 | 螺釘 | 304 |
| 5 | 圓柱銷 | 304 |
| 6 | 密封墊 | PTFE |
| 7 | 閥瓣 | CF8/CF8M |
內螺紋旋啟式止回閥的外形和連接尺寸
| NPS | d | L | H |
| 1/2" | 15 | 61 | 42 |
| 3/4" | 20 | 75 | 49 |
| 1" | 24 | 85 | 58 |
| 1-1/4" | 30 | 100 | 60 |
| 1-1/2" | 37 | 114 | 70 |
| 2" | 46 | 134 | 79 |
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的內螺紋旋啟式止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
