| 內容摘要 |

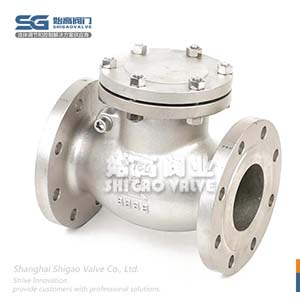

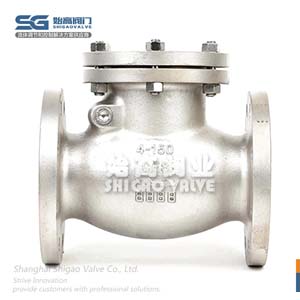

我公司的不銹鋼美標止回閥，完全按照美國標準設計制造，結構美觀、先進。美標止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 不銹鋼美標止回閥 |
| 產品型號： | H44W | 閥體材質： | 不銹鋼 |
| 連接方式： | 法蘭式 | 公稱通徑： | 2"-12" |
| 驅動方式： | 自動 | 適用介質： | 水；油；腐蝕性液體 |
| 適用溫度： | -20℃-425℃ | 公稱壓力： | 150LB |
| 設計規范： | API594；API6D | 結構長度： | ANSI B16.10；API6D |
| 連接法蘭： | ANSI B16.5 | 試驗與檢驗： | API598；API6D |
| 壓力-溫度： | ANSI B16.34 | 產品標示： | MSS SP-25 |
| 供貨規范： | API594；API6D | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
我公司的不銹鋼美標止回閥，完全按照美國標準設計制造，結構美觀、先進。美標止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及 容器介質的泄放。
1、產品的設計制造符合美國國家標準ANSIB16.34，美國石油協會標準APl6D要求。
2、閥瓣為旋啟式，流道為直通式，水平管道、垂直管道均可安裝。
3、搖桿銷軸采用內裝式結構，減少了外泄漏缺點。
4、閥體，閥蓋為螺栓連接，高壓情況下(PN≥10MPa)。中法蘭采用內壓自密封結構，使得產品體積小，重量輕，密封可靠。
5、選材考究，符合國內、外相關標準，材料的質量高。

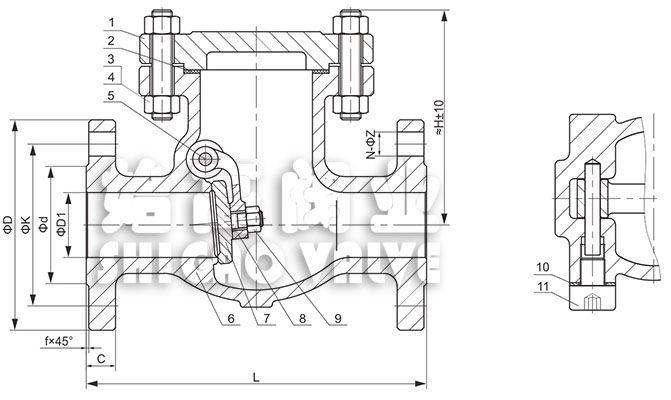

| No. | 零件名稱 | 材質 | No. | 零件名稱 | 材質 |
| 1 | 閥蓋 | CF8/CF8M | 2 | 密封墊 | PTFE |
| 3 | 螺母 | 304 | 4 | 螺柱 | 304 |
| 5 | 圓柱銷 | 304 | 6 | 閥體 | CF8/CF8M |
| 7 | 閥瓣 | CF8/CF8M | 8 | 搖臂 | CF8/CF8M |
| 9 | 螺母 | 304 | 10 | 密封墊 | PTFE |
| 11 | 螺釘 | 304 | - | - | - |
| NPS | D1 | d | K | D | f | C | N-Z | L | H |
| 2 | 50 | 92.1 | 120.7 | 150 | 2 | 16.3 | 4-19 | 203 | 1125 |
| 2-1/2 | 65 | 104.8 | 139.7 | 180 | 2 | 17.9 | 4-19 | 216 | 130 |
| 3 | 80 | 127.0 | 152.4 | 190 | 2 | 19.5 | 4-19 | 241 | 147 |
| 4 | 100 | 157.2 | 190.5 | 230 | 2 | 24.3 | 8-19 | 292 | 177 |
| 5 | 125 | 185.7 | 215.9 | 255 | 2 | 24.3 | 8-22 | 330 | 189 |
| 6 | 150 | 215.9 | 241.3 | 280 | 2 | 25.9 | 8-22 | 356 | 209 |
| 8 | 200 | 269.9 | 298.5 | 345 | 2 | 29.0 | 8-22 | 495 | 257 |
| 10 | 250 | 323.8 | 362.0 | 405 | 2 | 30.6 | 12-25 | 622 | 296 |
| 12 | 300 | 381.0 | 431.8 | 485 | 2 | 32.2 | 12-25 | 698 | 343 |
不銹鋼美標止回閥的功能是控制管道內介質單向流向的閥門，用來防止管路中的介質倒流。產品的設計制造符合美國標準，主要用于石油、化工、制藥、化肥、電力等管路上。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的不銹鋼美標止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
