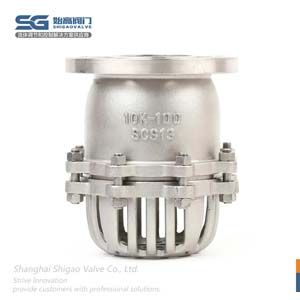

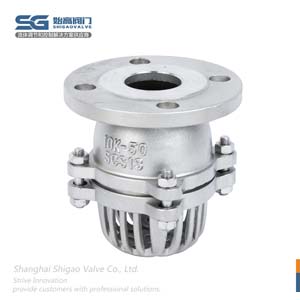

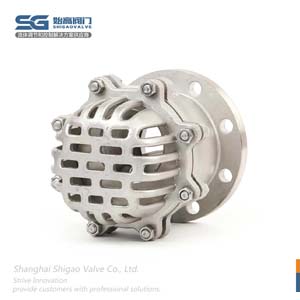

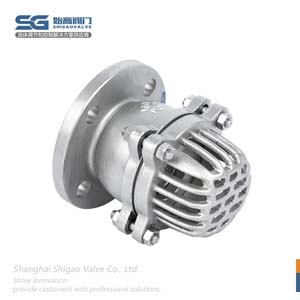

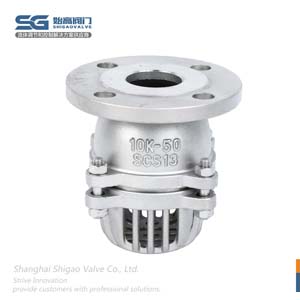

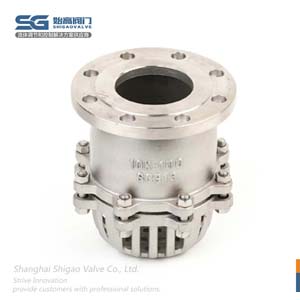

日標對夾止回閥H44X-10K日標旋啟式底閥
| 日標旋啟式底閥摘要 |
H44X-10K日標旋啟式底閥是一種節約能源的閥門，一般安裝在水泵水下吸管的底端，限制水泵管內液體返回水源，起著只進不出的功能。閥蓋上有很多個進水孔和加強筋起到了不易堵塞，主要應用在抽水的管路上支撐的作用。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 日標旋啟式底閥 |
| 產品型號： | H44X-10K | 閥體材質： | SCS13/SCS14 |
| 連接方式： | 法蘭式 | 公稱通徑： | DN40~DN300 |
| 驅動方式： | 自動 | 適用介質： | 水；油；非腐蝕性液體 |
| 適用溫度： | -20℃~120℃ | 公稱壓力： | 10K |
| 設計標準： | JIS B2071 | 結構長度： | JIS B2002 |
| 法蘭標準： | JIS B2220 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
H44X-10K日標旋啟式底閥是一種節約能源的閥門，一般安裝在水泵水下吸管的底端，限制水泵管內液體返回水源，起著只進不出的功能。閥蓋上有很多個進水孔和加強筋起到了不易堵塞，主要應用在抽水的管路上支撐的作用。
底閥英文為Foot Valve或Bottom Valve，實際上是止回閥的一種，起著防止水倒流的作用。 底閥按材質可分為塑膠類底閥和金屬類底閥、也可以分為普通底閥和有反洗水流的底閥。 底閥主要應用于水泵等處理漿液的機械設備，通常底閥會被安裝在水泵水下吸管的底端，來防止?jié){液回流。
選擇底閥需要注重哪些方面？
日標旋啟式底閥在閥蓋上設有多個進水口，并配有篩網，以減少雜物的流入，降低底閥的堵塞幾率。底閥雖然配有防堵塞篩網，但底閥一般是適用于清潔介質的，粘度和顆粒度過大的介質不宜使用底閥。目前國內許多品牌的底閥質量普遍較差，如密封不嚴，存在漏水問題等，這樣系統很難實現自動控制，每次需要向吸管中灌水，非常麻煩。所以在選擇底閥上一定要慎重。

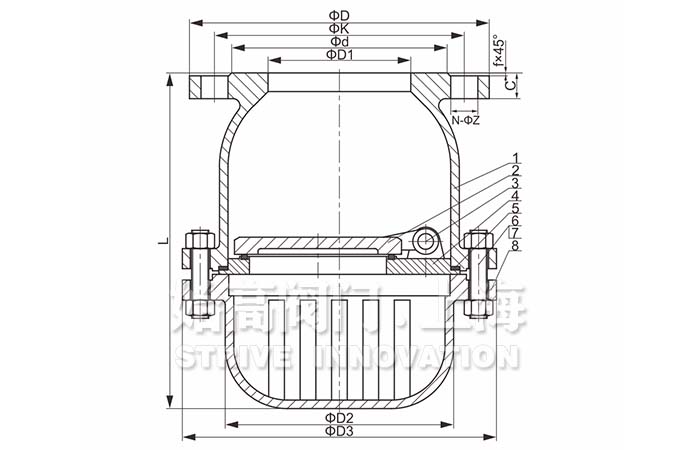

| No. | 零件名稱 | 材質 | No. | 零件名稱 | 材質 |
| 1 | 閥體 | SCS13/SCS14 | 2 | 閥瓣 | SCS13/SCS14 |
| 3 | 圓柱銷 | 304 | 4 | 閥座 | SCS13/SCS14+FPM |
| 5 | 密封墊 | PTFE | 6 | 螺母 | 304 |
| 7 | 螺柱 | 304 | 8 | 濾網 | SCS13/SCS14 |
| NPS | D1 | d | K | D | f | C | N-Z | L | D2 | D3 |
| 40A | 40 | 81 | 105 | 140 | 2 | 16 | 4-19 | 135 | 81 | 132 |
| 50A | 50 | 96 | 120 | 155 | 2 | 16 | 4-19 | 155 | 100 | 152 |
| 65A | 65 | 116 | 140 | 175 | 2 | 18 | 4-19 | 180 | 120 | 173 |
| 80A | 80 | 126 | 150 | 185 | 2 | 18 | 8-19 | 212 | 141 | 194 |
| 100A | 100 | 151 | 175 | 210 | 2 | 18 | 8-19 | 240 | 163 | 223 |
| 125A | 125 | 182 | 210 | 250 | 2 | 20 | 8-23 | 283 | 191 | 255 |
| 150A | 150 | 212 | 240 | 280 | 2 | 22 | 8-23 | 330 | 242 | 292 |
| 200A | 200 | 262 | 290 | 330 | 2 | 22 | 12-23 | 398 | 270 | 350 |
| 250A | 250 | 324 | 355 | 400 | 2 | 24 | 12-25 | 380 | 330 | 413 |
| 300A | 300 | 368 | 400 | 445 | 3 | 24 | 16-25 | 425 | 390 | 480 |
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的日標旋啟式底閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
