外螺紋球閥
| 產品信息 | |
| 產品型號：Q21SA |  021-31261651 |
| 產品口徑：DN6-DN20 |  www.wssso.cn |
| 產品壓力：6.4MPa |  961134865@qq.com |
| 產品材質：碳鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、外螺紋球閥概述
Q21SA外螺紋球閥(帶焊接管)兩頭帶六角的接頭是可以拆卸的，該球閥本身是外螺紋連接的，在兩頭接上了一個帶六角的接頭就變成焊接了。閥門本身結構緊湊，密封可靠，結構簡單，外呼方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、天然氣等一般工作介質。
二、外螺紋球閥參數表
| 公稱通徑：DN6/DN10/DN15/DN20 | 公稱壓力：≤6.4MPa | 適用溫度：-20℃~65℃ |
| 適用介質：水、油、氣等 | 閥體材質：20#/A105/SS304/SS316/SS316L | 連接形式：外螺紋連接/焊接管連接 |

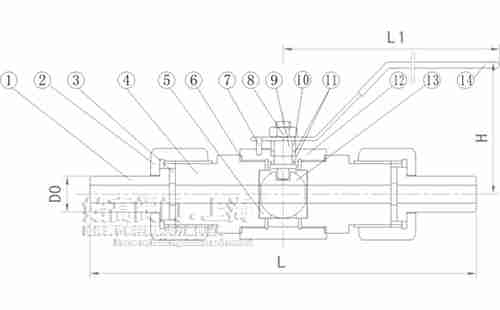

三、外螺紋球閥尺寸表
| 公稱通徑 | L | D0 | L1 | H |
| DN6 | 115 | φ12 | 110 | 44 |
| DN10 | 120 | φ14 | 110 | 44 |
| DN15 | 125 | φ20 | 110 | 44 |
| DN20 | 128 | φ28 | 110 | 50 |
四、零件材質表
| 序號 | 零件名稱 | 不銹鋼 | 碳鋼 |
| 1 | 焊接接管 | SS304/SS304L/SS316/SS316L/SS321 | 20#/A105 |
| 2 | 螺帽 | SS304/SS304L/SS316/SS316L/SS321 | 20#/A105 |
| 3 | 平墊圈 | PTFE | PTFE |
| 4 | 閥蓋 | SS304/SS304L/SS316/SS316L/SS321 | 20#/A105 |
| 5 | 閥座 | PTFE | PTFE |
| 6 | 閥蓋墊圈 | PTFE | PTFE |
| 7 | 定位銷 | SS304/SS304L/SS316/SS316L/SS321 | 20#/A105 |
| 8 | 閥桿螺母 | SS304/SS304L/SS316/SS316L/SS321 | 20#/A105 |
| 9 | 閥桿 | SS304/SS304L/SS316/SS316L/SS321 | 20#/A105 |
| 10 | 格南螺母 | SS304/SS304L/SS316/SS316L/SS321 | 20#/A105 |
| 11 | 閥桿填料 | PTFE | PTFE |
| 12 | 閥體 | SS304/SS304L/SS316/SS316L/SS321 | 20#/A105 |
| 13 | 球 | SS304/SS304L/SS316/SS316L/SS321 | 20#/A105 |

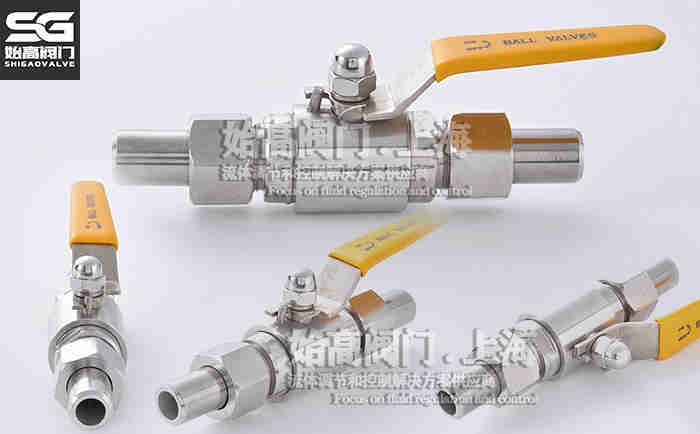

五、實物圖
|
