SG-BVY四通切換球閥
| 產品信息 | |
| 產品型號：SG-BVY |  021-31261651 |
| 產品口徑：1/8 |  www.wssso.cn |
| 產品壓力：1000psi-2000psi |  961134865@qq.com |
| 產品材質：316不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、四通切換球閥概述
SG-BVY上裝式四通切換球閥采用整體棒料上裝式球閥設計，卡套球閥也叫雙卡套式球閥，雙卡套球閥，卡套異徑球閥，卡環式球閥，卡圈式球閥，卡套變徑球閥。產品廣泛應用于水處理設備、化工設備、石化設備、造紙設備、采礦設備、電力設備配套、液化氣設備、食品設備、制藥設備、給排水設備、機械設備閥門、電子工業閥門、城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
二、四通切換球閥參數表
| 接口尺寸：1/8"-3/4"(3mm-18mm)雙卡套，1/8"-1/2"螺紋 | 通徑尺寸：2.4mm，3.2mm，4.8mm，7.2mm，9.1mm |
| 適用介質：水、氣、油等 | 閥體材質：316不銹鋼 |
| 工作溫度：-28℃-148℃ | 閥座材料：聚四氟乙烯 |
| 流道特征：直通、三通、四通、五通、流通、七通可供選擇 | 工作壓力：1000psig(68.9bar)-2000psig(138bar) |
三、四通切換球閥的特點
1、用于流路的開通和截斷。
2、球閥無調節能力，如果系統需要實現流量調節，必須串聯調節閥完成。
3、二通球閥的標準形式是水平閥。也可選用角式閥。
4、使用介質為氧氣時，需采用脫脂處理。

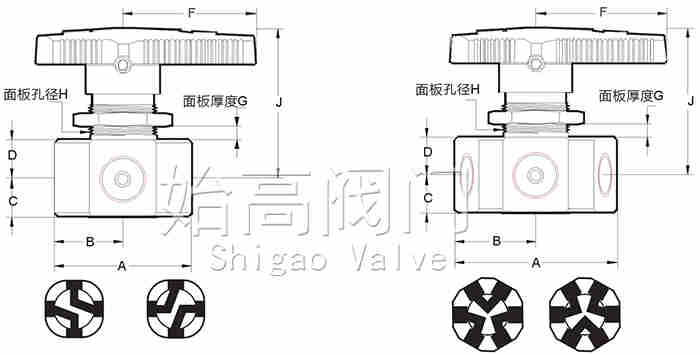

四、四通切換球閥尺寸表
| 入口/出口 | 尺寸 | CV | 孔徑 | A | B | D | E | F | G | H | J |
| 4-通閥 | |||||||||||
|
內螺紋 管接頭 |
1/16 | 0.06 | 1.3 | 39.4 | 19.8 | 11.2 | 11.2 | 38.9 | 4.8 | 23.1 | 42.7 |
| 1/8 | 0.08 | 1.6 | 49.5 | 24.9 | 11.2 | 11.2 | 38.9 | 4.8 | 23.1 | 42.7 | |
|
內螺紋 NPT |
1/8 | 0.08 | 1.6 | 39.4 | 19.8 | 11.2 | 11.2 | 38.9 | 4.8 | 23.1 | 42.9 |
| 1/2 | 1.6 | 7.1 | 79.5 | 39.6 | 17.5 | 17.5 | 76.2 | 9.7 | 38.1 | 61.7 | |
| 6-通閥 | |||||||||||
|
內螺紋 管接頭 |
1/16 | 0.06 | 1.3 | 49.5 | 24.6 | 11.2 | 11.2 | 38.9 | 4.8 | 23.1 | 42.7 |
| 1/8 | 0.08 | 1.6 | 49.5 | 24.6 | 11.2 | 11.2 | 38.9 | 4.8 | 23.1 | 42.7 | |
注：球閥適用于中小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置，采用90°傳動，故開關方便迅速，可以實現快速啟閉。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的SG-BVY四通切換球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
