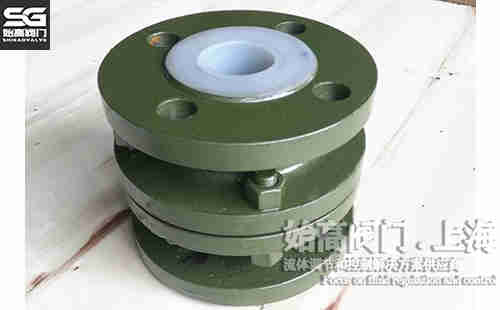

立式襯氟止回閥
| 產品信息 | |
| 產品型號：H42F46 |  021-31261651 |
| 產品口徑：DN15-DN500 |  www.wssso.cn |
| 產品壓力：0.6MPa-2.5MPa |  961134865@qq.com |
| 產品材質：鑄鐵、鑄鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、立式襯氟止回閥概述
H42F46立式襯氟止回閥又稱襯氟單向閥或襯氟逆止閥，其啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。其安裝應注意以下幾點：在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管線產生的壓力的影響；安裝時注意介質的流動的方向應與閥體所標箭頭方向一致；升降式水平瓣止回閥應安裝在水平管道上。
二、立式襯氟止回閥參數表
| 公稱通徑：DN15-DN500 | 公稱壓力：0.6MPa-1.6MPa |
| 適用介質：酸、堿、腐蝕性介質 | 適用溫度：0℃-100℃ |
| 閥體材質：鑄鐵、碳鋼、不銹鋼 | 連接方式：法蘭連接 |
| 設計與制造標準：GB/T 12235 | 結構長度標準：GB/T 12221、HG/T3704 |

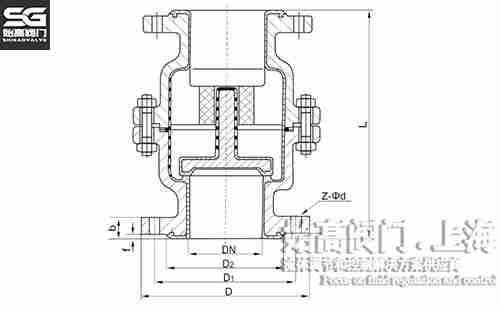

三、立式襯氟止回閥尺寸表
| DN | L | D | D1 | D2 | f | b |
| 15 | 115 | 80 | 55 | 40 | 2 | 12 |
| 20 | 115 | 90 | 65 | 50 | 2 | 14 |
| 25 | 115 | 100 | 75 | 60 | 2 | 14 |
| 32 | 120 | 120 | 90 | 70 | 2 | 14 |
| 40 | 130 | 130 | 100 | 80 | 3 | 14 |
| 50 | 155 | 140 | 110 | 90 | 3 | 14 |
| 65 | 170 | 160 | 130 | 110 | 3 | 14 |
| 80 | 190 | 190 | 150 | 128 | 3 | 16 |
| 100 | 200 | 210 | 170 | 148 | 3 | 16 |
| 125 | 270 | 240 | 200 | 178 | 3 | 18 |
| 150 | 315 | 265 | 225 | 202 | 3 | 18 |
| 200 | 385 | 320 | 280 | 258 | 3 | 20 |
| 250 | 450 | 375 | 335 | 312 | 3 | 22 |
| 300 | 480 | 440 | 395 | 365 | 4 | 22 |
| 350 | 400 | 490 | 445 | 415 | 4 | 22 |
| 400 | 550 | 540 | 495 | 465 | 4 | 22 |
四、相關應用
立式襯氟止回閥又稱襯氟單向閥或襯氟逆止閥，其啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的立式襯氟止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
