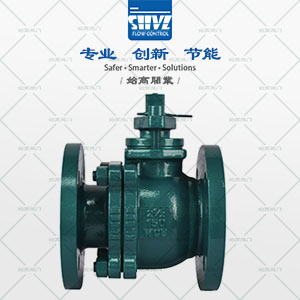

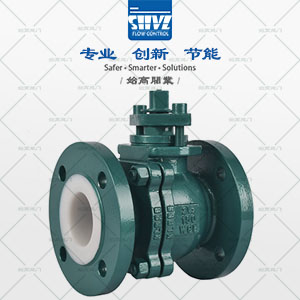

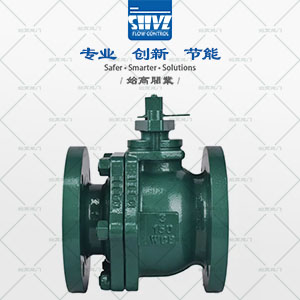

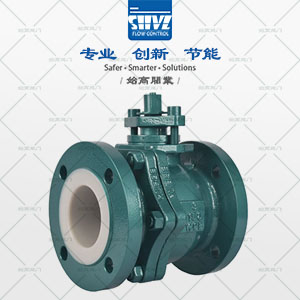

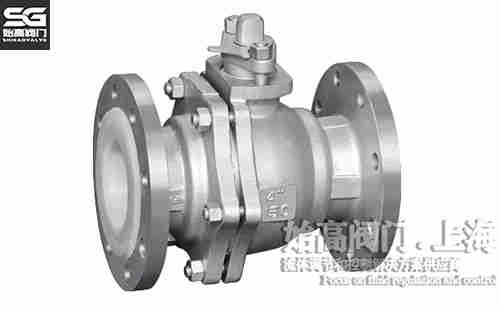

150LB/300LB - 美標襯氟球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 美標襯氟球閥 |
| 產品型號： | Q41F46 | 閥體材質： | 碳鋼/不銹鋼 |
| 連接方式： | 法蘭連接 | 公稱通徑： | 1/2"~12"/DN15~DN300 |
| 驅動方式： | 自動 | 適用介質： | 水、油、酸堿物 |
| 適用溫度： | -10℃~120℃ | 公稱壓力： | 150LB-300LB |
| 設計標準： | API 608 / API 6D | 測試標準： | API 598 |
| 法蘭尺寸： | ASME B16.5 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|
一、產品概述
Q41F46美標襯氟球閥內腔及球體采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙烯(F46)，故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、醫藥等工業部門、實現對生產過程中酸、堿等強腐蝕性介質的調節或切斷。
二、相關特點
-采用FEP襯里層的球閥，具有高的化學穩定性，可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質；
-采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，便于管路系統更的通球掃線和管路維護；
-啟閉件球體與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性；
-結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏；
-兩片式、三片式結構可適應各種不同要求的管路系統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線快速更換、維修。

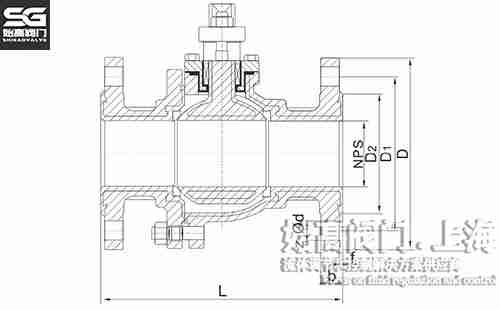

三、外形尺寸表
| NPS | DN | L | D | D1 | D2 | f | b | Z-φd |
| 1/2 | 15 | 108 | 90 | 60.3 | 34.9 | 3 | 11.6 | 4-15.9 |
| 3/4 | 20 | 117 | 100 | 69.9 | 42.9 | 3 | 13.2 | 4-15.9 |
| 1 | 25 | 127 | 110 | 79.4 | 50.8 | 3.5 | 14.7 | 4-15.9 |
| 1-1/4 | 32 | 140 | 115 | 88.9 | 63.5 | 3.5 | 16.3 | 4-15.9 |
| 1-1/2 | 40 | 165 | 125 | 98.4 | 73 | 3.5 | 17.5 | 4-15.9 |
| 2 | 50 | 178 | 150 | 120.7 | 92.1 | 4 | 19.5 | 4-19 |
| 2-1/2 | 65 | 190 | 180 | 139.7 | 104.8 | 4 | 22.7 | 4-19 |
| 3 | 80 | 203 | 190 | 152.4 | 127 | 4 | 24.3 | 4-19 |
| 4 | 100 | 229 | 230 | 190.5 | 157.2 | 4.5 | 24.3 | 8-19 |
| 5 | 125 | 356 | 255 | 215.9 | 185.7 | 4.5 | 24.3 | 8-22.2 |
| 6 | 150 | 394 | 280 | 241.3 | 215.9 | 4.5 | 25.9 | 8-22.2 |
| 8 | 200 | 457 | 345 | 298.5 | 269.9 | 5 | 29 | 8-22.2 |
| 10 | 250 | 533 | 405 | 362 | 323.8 | 5 | 30.6 | 12-25.4 |
| 12 | 300 | 610 | 485 | 431.8 | 381 | 5 | 32.2 | 12-25.4 |
四、美標襯氟球閥的特點
1、采用FEP襯里層的球閥，具有較高的化學穩定性，可以適用除“熔融堿金屬和元素氟”，以外其他任何強腐蝕性介質。
2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護。
3、啟閉件與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本保證了工程中的使用安全性。
4、結構緊湊合理，閥體內腔空間小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之環形PTFE填料組合，使襯氟球閥達到零泄漏。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的美標襯氟球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
