質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |

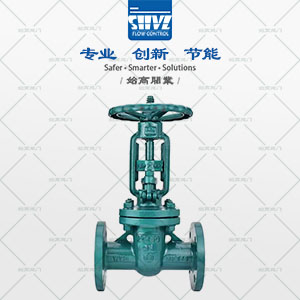

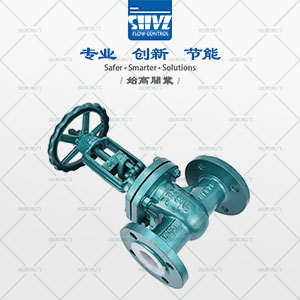

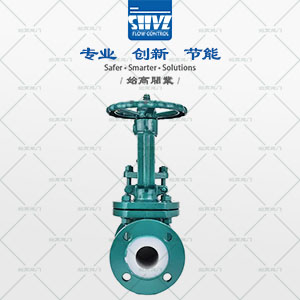

| 產品品牌： | 始高閥門 | 產品名稱： | 襯氟法蘭閘閥 |
| 產品型號： | Z41F46 | 閥體材質： | 碳鋼/不銹鋼 |
| 連接方式： | 法蘭連接 | 公稱通徑： | 1/2"~20"/DN15~DN500 |
| 驅動方式： | 手動/氣動/傘齒輪/電動 | 適用介質： | 水、油、酸堿物等 |
| 適用溫度： | -10℃~120℃ | 公稱壓力： | PN10~PN25/150LB-300LB |
| 設計標準： | GB/T 12224；HG/T3704 | 結構長度： | GB/T 12221 |
| 法蘭尺寸： | ASME B16.5；HG/T 20592 | 壓力試驗： | GB/T 13927 |
|
一、襯氟閘閥概述
Z41F46襯氟閘閥閥體采用適合襯里工藝要求的結構造型，閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸的部件，全部包襯FEP(F46)或PCTE(F3)等氟塑料；密封副為FEP(F46)或其他材料組合，摩擦系數小，啟閉力矩低；填料采用F4標準填料，密封性能好，維修更換方便；介質可從兩側任意方向通過閘閥，適用于介質方向可能改變的管路上作啟閉裝置。
二、襯氟閘閥參數表
| 公稱通徑：DN15-DN500 | 公稱壓力：0.6MPa-4.0MPa |
| 適用介質：酸、堿等腐蝕性介質 | 適用溫度：-30℃-200℃ |
| 閥體材質：鑄鐵、鑄鋼、不銹鋼 | 設計與制造標準：GB/T12234 |
| 結構長度標準：GB/T12221 | 法蘭尺寸標準：HG/T 20592、ASME B16.5 |
三、襯氟閘閥尺寸表
| DN | L | D | D1 | D2 | f | b | D0 |
| 15 | 140 | 95 | 65 | 45 | 3 | 16 | 140 |
| 20 | 152 | 105 | 75 | 58 | 3 | 18 | 140 |
| 25 | 165 | 115 | 85 | 68 | 3.5 | 18 | 140 |
| 32 | 178 | 140 | 100 | 78 | 3.5 | 18 | 160 |
| 40 | 240 | 150 | 110 | 88 | 3.5 | 18 | 180 |
| 50 | 250 | 165 | 125 | 102 | 4 | 18 | 180 |
| 65 | 270 | 185 | 145 | 122 | 4 | 18 | 220 |
| 80 | 280 | 200 | 160 | 138 | 4 | 20 | 240 |
| 100 | 300 | 220 | 180 | 158 | 4.5 | 20 | 280 |
| 125 | 325 | 250 | 210 | 188 | 4.5 | 22 | 320 |
| 150 | 350 | 285 | 240 | 212 | 4.5 | 22 | 350 |
| 200 | 400 | 340 | 295 | 268 | 5 | 24 | 400 |
| 250 | 450 | 395 | 350 | 320 | 5 | 26 | 450 |
| 300 | 500 | 445 | 400 | 370 | 5 | 26 | 500 |
| 350 | 550 | 505 | 460 | 430 | 5 | 26 | 600 |
| 400 | 600 | 565 | 515 | 482 | 5 | 26 | 650 |
| 450 | 650 | 615 | 565 | 532 | 6 | 28 | 700 |
| 500 | 700 | 670 | 620 | 585 | 6 | 28 | 800 |
四、應用
襯氟楔式閘閥是一種常見的啟閉閥門，利用兩側面密封呈楔狀的閘板來接通或截?cái)喙苈分薪橘|(zhì)。楔式閘閥不允許微量開啟在管路中作節能裝置用，以免因高速流動的介質沖蝕而加快密封面的損壞。
