| 內容摘要 |
高平臺螺紋三通球閥分為"L型螺紋球閥"與"T型螺紋球閥"，L型適用于介質的流向切換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。雙層閥桿填料符合泄漏測試要求，在系統泄壓后無需拆下整個閥體就能對閥門進行檢查和維修。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|

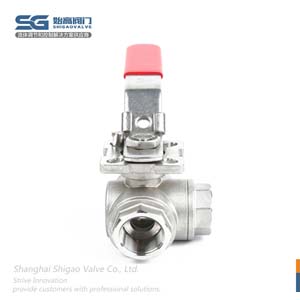

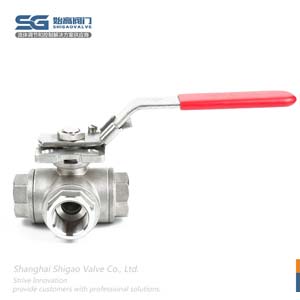

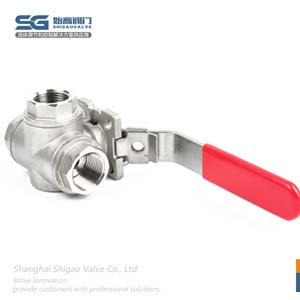

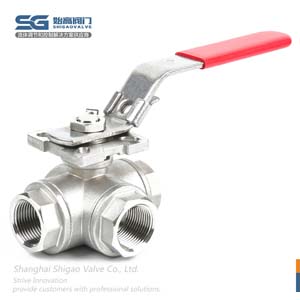

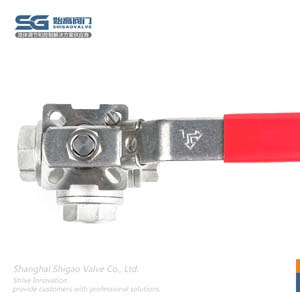

| 產品品牌： | 始高閥門 | 產品名稱： | 高平臺螺紋三通球閥 |
| 產品型號： | Q14F/Q15F | 閥體材質： | WCB/CF8/CF8M |
| 連接方式： | 螺紋 | 公稱通徑： | DN8-DN50(1/4"-2") |
| 驅動方式： | 手動 | 適用介質： | 水、蒸汽、油等 |
| 適用溫度： | -20~180℃ | 公稱壓力： | 1000WOG |
| 球閥流向： | L型/T型 | 設計標準： | GB/T12237|GB/T21385|ASME B16.34|API608|API6D |
| 法蘭標準： | ASME B16.34 | 壁厚標準： | ASME B16.34 |
| 檢測標準： | MSS SP-110 / EN 12266 | 溫度壓力： | ASME B16.34|GB/T12224-2015 |
| 螺紋標準： | ASME B1.20.1|BS21|DIN 2999/259|ISO228/1|JIS B0203 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
高平臺螺紋三通球閥分為"L型螺紋球閥"與"T型螺紋球閥"，L型適用于介質的流向切換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。雙層閥桿填料符合泄漏測試要求，在系統泄壓后無需拆下整個閥體就能對閥門進行檢查和維修。

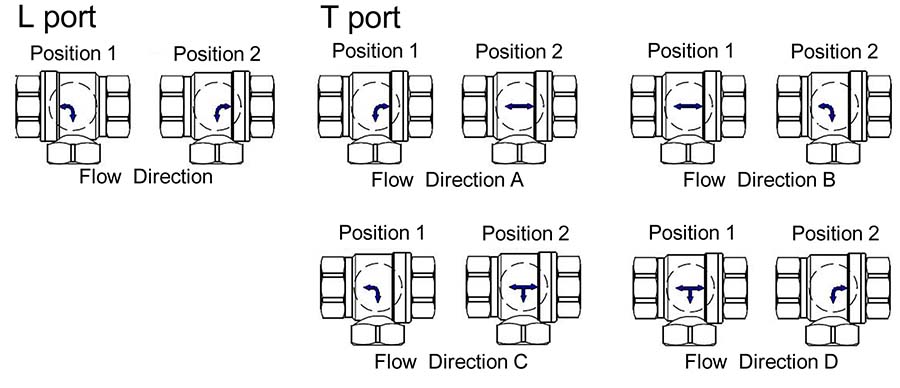

三通內螺紋球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制；
兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉；
四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流。

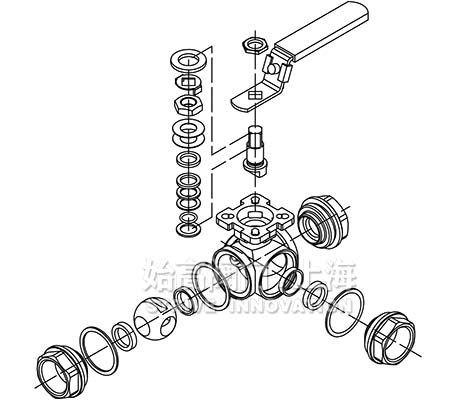

| 零部件名稱 | 材質 | ||
| 閥體 | CF8M | CF8 | WCB |
| 閥蓋 | CF8M | CF8 | WCB |
| 閥座 | PTFE | RPTFE | |
| 球體 | CF8M | CF8 | |
| 密封圈 | PTFE | ||
| 止推墊片 | PTFE | ||
| O型圈 | VITON | ||
| V型圈 | PTFE | ||
| 壓蓋 | SUS304 | ||
| 碟簧 | SUS301 | ||
| 閥桿螺母 | A194-B8 | ||
| 止推墊片 | SUS304 | ||
| 填料壓套 | SUS304 | ||
| 閥桿螺母 | SUS304 | ||
| 閥桿 | SUS304 | SUS316 | |
| 手柄 | SUS304 | ||
| 鎖片 | SUS304 | ||
| 手柄套 | PLASTIC | ||
| 防靜電裝置 | SUS301 | ||

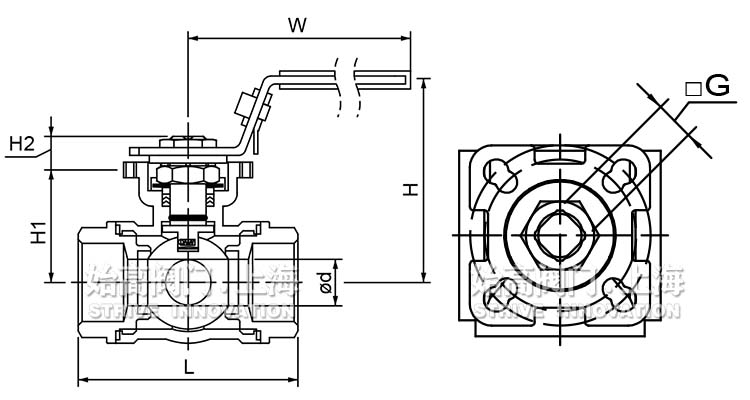

| SIZE | d | L | H | H1 | H2 | G | W |
| 1/4" | 12 | 65 | 70 | 40 | 9 | 9 | 115 |
| 3/8" | 12 | 65 | 70 | 40 | 9 | 9 | 115 |
| 1/2" | 12 | 65 | 70 | 40 | 9 | 9 | 115 |
| 3/4" | 15 | 85 | 75 | 43 | 9 | 9 | 120 |
| 1" | 20 | 90 | 90 | 48 | 11 | 11 | 130 |
| 1-1/4" | 25 | 105 | 95 | 51 | 11 | 11 | 190 |
| 1-1/2" | 32 | 120 | 98 | 62 | 14 | 14 | 190 |
| 2" | 44 | 135 | 105 | 72 | 14 | 14 | 190 |
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的高平臺螺紋三通球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
