Q2 - 防爆電動內螺紋三通球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 防爆電動內螺紋三通球閥 |
| 產品型號： | 090-Q2-B1-F-16-P | 閥體材質： | 不銹鋼 |
| 連接方式： | 內螺紋 | 公稱通徑： | DN15~DN100 |
| 驅動方式： | 電動 | 適用介質： | 空氣、水、氣體、石油和石化產品、腐蝕性介質 |
| 適用溫度： | -18℃~150℃/-18℃~240℃ | 公稱壓力： | 1.6MPa-4.0MPa |
| 設計制造： | GB/T 12237；ASME B16.34；API608 | 法蘭標準： | GB/T 9113；ASME B16.10 |
| 結構長度： | GB/T 12221；ASME B16.10；API 6D | 防火標準： | API 6FA；API 607；JB/T 6899 |
| 執行器形式： | 精小型防爆型、OHQ防爆型 | 控制方式： | 開關型、調節型 |
| 電源電壓： | 110VAC；220VAC；380VAC；50/60Hz | 輸入信號： | 4-20mADC或1~5VDC |
| 輸出信號： | 4-20mADC | 防護等級： | IP65；IP67；IP68 |
| 防爆等級： | Exd II BT4；Exd II CT6 | 環境溫度： | -25℃~55℃ |
| 環境濕度： | 10~90%RH | 行程： | 90°~120°/±10° |
| 動作時間： | 7s-120s | 絕緣電阻： | 100MΩ(500VDC) |
| 電機保護： | 過熱保護器(自動恢復型) | 手動控制： | 可拆卸扳手/手輪 |
| 扭矩范圍： | 7N.m-2000N.m | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
FBQ914(5)F防爆電動內螺紋三通球閥以AC220V、AC380V或DC24V電源電壓作動力，接受工業自動化儀表控制系統輸入的(4-20mA)電流信號或電壓信號，即可控制運轉，實現對工藝介質的比例調節或二位切換控制。三通球閥是綜合國內外技術開發的新型三通切換調節閥。標準球芯有L型三通，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型孔道可起配比作用，適用于液體、氣體、蒸汽等介質的配比調節與控制。
1、三通球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，實現對三條支管不同的組合控制。三通球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
2、兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
3、四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

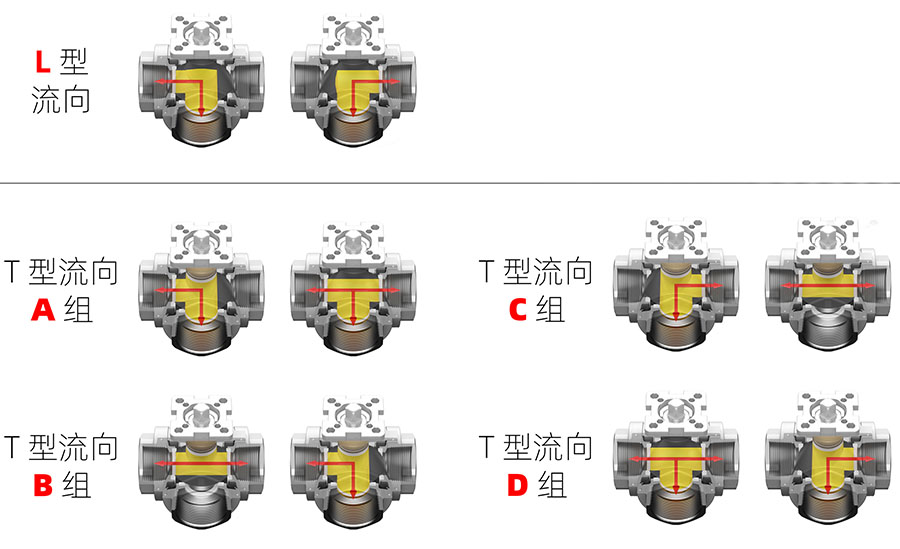

4、T型閥芯孔道可使三條正交的管道相互連通或切換，起分流或合流的作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。

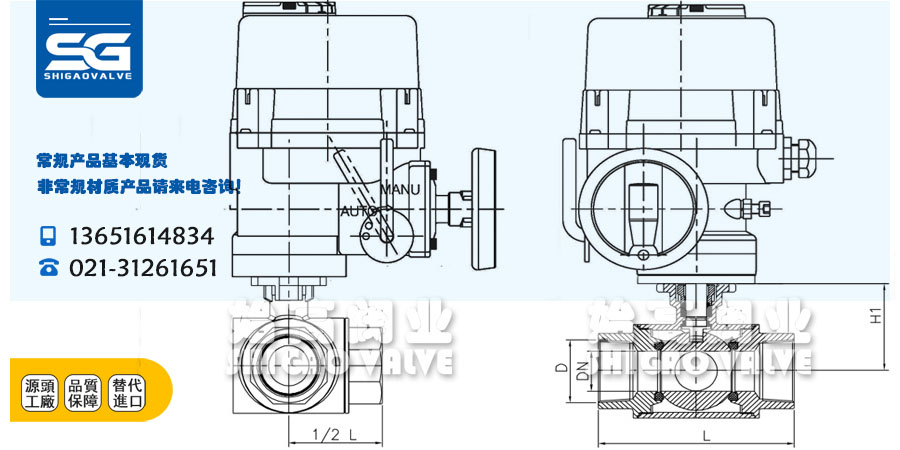

| DN | in | d | L | H1 |
| 15 | 1/2" | 10 | 70 | 46 |
| 20 | 3/4" | 15 | 85 | 49 |
| 25 | 1" | 20 | 90 | 61 |
| 32 | 1-1/4" | 25 | 120 | 62 |
| 40 | 1-1/2" | 32 | 140 | 77 |
| 50 | 2" | 40 | 155 | 83 |
| 65 | 2-1/2" | 64 | 200 | 100 |
| 80 | 3" | 73 | 240 | 120 |
| 100 | 4" | 100 | - | 135 |
防爆電動內螺紋三通球閥是一種可對三條管路介質進行換向、分流或合流的三通切換型調節球閥，一般有法蘭或內螺紋連接方式，根據不同流向切換要求球芯可設計為L型和T型結構，從而實現對管道中流體各種不同組合的控制形式。電動三通球閥不僅能對兩條相互垂直的通道進行切換或截斷，也能關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。選用不同功能的執行裝置，可滿足不同工況的使用要求，廣泛用于電力、環保、供水、蒸汽、機械設備等工業系統中作兩位切斷或比例式調節使用。
