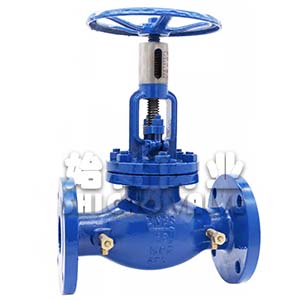

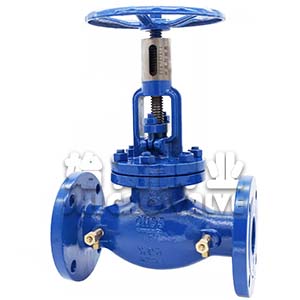

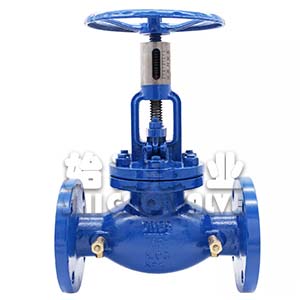

STBV-D16Q - 大連式靜態平衡閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 大連式靜態平衡閥 |
| 產品型號： | STBV-D16Q | 閥體材質： | 球墨鑄鐵/鑄鋼 |
| 公稱通徑： | DN15~DN500 | 適用壓力： | PN10/PN16 |
| 驅動方式： | 手動 | 適用介質： | 空調冷熱水/乙/丙二醇溶液 |
| 適用溫度： | -20°C ~ +120°C | 閥蓋材質： | 球墨鑄鐵/鑄鋼 |
|
大連式靜態平衡閥是一種具有特殊功能的調節型閥門，具有良好的流量特性，能夠合理地分配流量，實現流量定量，可以有效地解決供熱、空調系統中存在的室溫冷熱不均問題。由于該閥門設有開啟度指示、開度鎖定裝置及流量測定的測壓嘴，所以只要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理的范圍內，從而克服了"大流量、小溫差"的不合理現象。

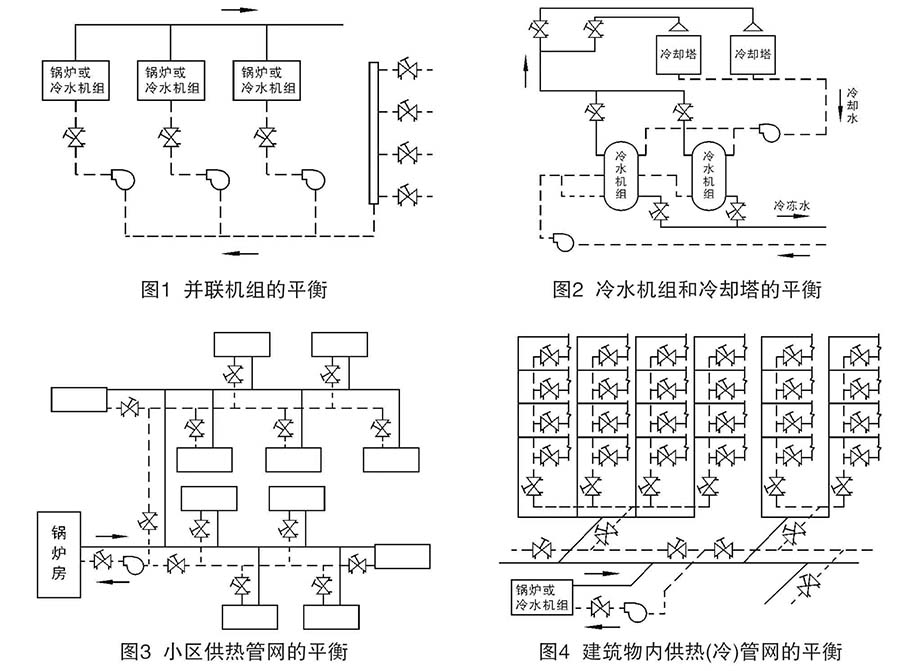

1、鍋爐或冷水機組：鍋爐或冷水機組在并聯安裝時，如果各機組的流量與其額定流量不一致，將使機組不能在高效點運行，影響機組發揮最大效能。這種情況應在每臺鍋爐或冷水機組處安裝平衡閥，使每臺機組都能達到設計出力，保證每臺機組安全、正常運行。冷水機組連接多臺冷卻塔時，每臺冷卻塔也應安裝平衡閥。
2、熱力站：在熱電站或鍋爐房向若干熱力站供熱水的系統中，為使各熱力站獲得要求的水流量，應在各熱力站的一次環路側安裝平衡閥。為保證各二次環路水流量為設計流量，熱力站的各二次環路側也應安裝平衡閥。
3、小區供熱管網：小區供熱管網往往由一個鍋爐房或熱力站向若干棟建筑物供熱。由總管、干管和各干管上與建筑物管路入口相連的支管組成。由于每棟建筑物距離熱源遠近不同，如果缺乏有效設備來消除近環路的剩余壓頭，將使流量分配不符合設計要求，造成遠端過熱，遠端過冷。應在每條干管和每條支管上安裝平衡閥，保證各干管和每棟建筑物之間的流量平衡。
4、建筑物內供熱和空調管網：建筑物內供熱和空調管網系統，要滿足節能要求，就需要保證所有的立管和支管都復合設計流量。這是在總管、干管、立管和支管上都安裝平衡閥。
1、較理想的調節性能。
2、優秀的截止功能。
3、準確到1/10圈的開啟狀態顯示。
4、理論流量特性曲線為等百分比特性曲線。
5、對應每個整圈都有因定的流量系數，調試中只要測量出閥門兩端壓差，就可以方便計算出流經閥門的流量。
6、KPF靜態流量平衡閥內部元件采用1Cr18Ni9或銅合金制造，抗腐蝕性能力強，使用壽命長，內升降閥桿，無須預留操作空間。

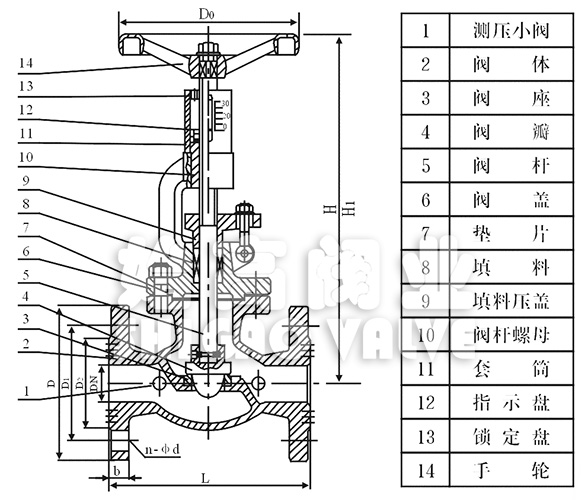

| 產品代號 | DN | L | D | D1 | D2 | b | n-d | H關閉 | H1開啟 | D0 |
| STBV-D16Q-015 | 15 | 108 | 95 | 65 | 45 | 14 | 4-14 | 187 | 200 | 100 |
| STBV-D16Q-020 | 20 | 117 | 105 | 75 | 55 | 16 | 4-14 | 200 | 214 | 120 |
| STBV-D16Q-025 | 25 | 127 | 115 | 85 | 65 | 16 | 4-14 | 210 | 227 | 140 |
| STBV-D16Q-032 | 320 | 140 | 135 | 100 | 78 | 18 | 4-18 | 298 | 318 | 160 |
| STBV-D16Q-040 | 40 | 165 | 145 | 110 | 85 | 18 | 4-18 | 338 | 363 | 180 |
| STBV-D16Q-050 | 50 | 203 | 160 | 125 | 100 | 20 | 4-18 | 368 | 398 | 200 |
| STBV-D16Q-065 | 65 | 216 | 180 | 145 | 120 | 20 | 4-18 | 380 | 410 | 220 |
| STBV-D16Q-080 | 80 | 241 | 195 | 160 | 135 | 22 | 8-18 | 408 | 443 | 240 |
| STBV-D16Q-100 | 100 | 292 | 215 | 180 | 155 | 24 | 8-18 | 443 | 483 | 280 |
| STBV-D16Q-125 | 125 | 330 | 245 | 210 | 185 | 26 | 8-18 | 488 | 543 | 320 |
| STBV-D16Q-150 | 150 | 356 | 280 | 240 | 210 | 26 | 8-23 | 623 | 688 | 350 |
| STBV-D16Q-200 | 200 | 495 | 335 | 295 | 265 | 28 | 30 | 12-23 | 687 | 762 |
| STBV-D16Q-250 | 250 | 622 | 405 | 355 | 320 | 32 | 12-26 | 782 | 867 | 450 |
| STBV-D16Q-300 | 300 | 698 | 460 | 410 | 375 | 32 | 12-26 | 914 | 1009 | 550 |
| STBV-D16Q-350 | 350 | 787 | 520 | 470 | 435 | 36 | 16-26 | 968 | 1073 | 600 |
| STBV-D16Q-400 | 400 | 914 | 580 | 525 | 485 | 38 | 16-30 | 1037 | 1152 | 700 |
| STBV-D16Q-450 | 450 | 978 | 640 | 585 | 545 | 40 | 20-30 | 1062 | 1177 | 700 |
| STBV-D16Q-500 | 500 | 978 | 705 | 650 | 608 | 42 | 20-33 | 1440 | 1440 | 750 |
大連式靜態平衡閥主要用于中央空調系統或供熱采暖系統，通過專用調試設備，現場對水系統流量進行準確預調節， 保證各支路流量與設計流量的比值相等，從而使整個系統處于靜態水力平衡狀態。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的大連式靜態平衡閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
聯系電話：021-31261651
