TSY-3 - 水力平衡閥調試儀
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 水力平衡閥調試儀 |
| 產品型號： | TSY-3 | 閥體材質： | 塑料 |
| 連接方式： | 軟管 | 適用壓力： | PN10/PN16 |
| 驅動方式： | 電動 | 壓差偏差： | 精度0.2％ Fs |
| 流量偏差： | 壓差偏差+閥門偏差 | 三種功能： | 測流量，測壓差，顯示開度 |
|
TSY-3水力平衡閥調試儀是一種高效耐用的水系統平衡調試儀器，用于測量、平衡水系統流量和實現系統水力平衡設計。可靠準確，易于使用�？商峁┍憬�、經濟的平衡調試和系統水力平衡問題的快速診斷。為保證暖通空調系統的zui佳運行，必須在初調試時對系統進行靜態水力平衡聯調，保證在系統調試合格后各個末端設備的流量同時達到設計流量，即系統能均衡的輸送足夠的水量到各個末端設備。
zui大承壓：不分高低壓，2000KPa
壓差范圍：0~1600KPa(管道壓力在1600KPa內，超過這個范圍不能有效測量壓差)
壓差偏差：精度0.2％ Fs
流量偏差：壓差偏差+閥門偏差
電池容量：2200mAh
電池使用壽命：在滿電狀態，流量測量次數9000次。待機時間：146小時，背光全開時間：27小時(具有感應按鍵、自動關閉背光的功能)
充電：充電7小時以上能充滿；具有充電保護電路，長時間充電不會損壞(請關閉儀表再充電)。
| 名稱 | 參數 |
| 平衡閥調試儀尺寸：長×寬×高 | 204×100×35 |
| 接口螺紋 | G1/4mm |
| LCD尺寸 | 71×39 |
| 充電口尺寸 | 5.5×2.1 |
| 箱體尺寸：長×寬×高 | 360×260×70 |
| 測量軟管長度 | 1300 |
| 測量探針外徑 | 3.0 |
平衡閥調試儀組成

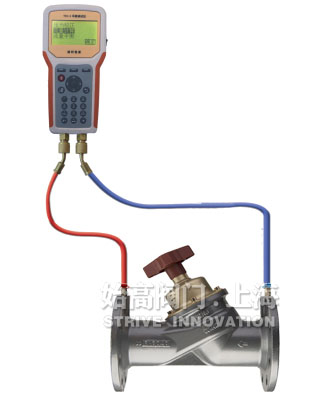

1、差壓傳感器單元：測量水力系統平衡閥兩端的有壓差。
2、手持機：根據平衡閥的水力系統模型，完成各個口徑的平衡閥流量計算和流量平衡。
平衡閥調試儀功能
1、壓力校正：通過密碼保護，提供廠家對差壓變送器進行壓力校正的功能。(普通用戶不能進入，如若進入，請聯系廠家)。
2、流量計算：計算平衡閥管道內的當前瞬時流量。
3、流量平衡：通過測量兩個開度，設計出所需流量的開度值。
操作步驟
開機界面：
開機先進入配置檢測，后進入動態零點界面；分別完成配置正確性檢測和實時動態零點更新，保證儀表每次測量都處于一個健康的狀態。如發現問題可及時采取措施，防止不良后果的發生。
開機界面1：配置檢測

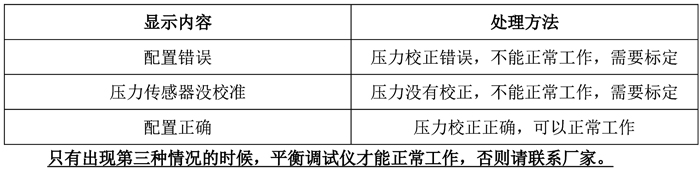

配置檢測界面：前面三行顯示壓力校正的系數，分別是壓力傳感器1、壓力傳感器2的零點系數、差壓量程、滿點系數：最后一行顯示壓力校正的狀態，分別是：
開機界面2：動態零點

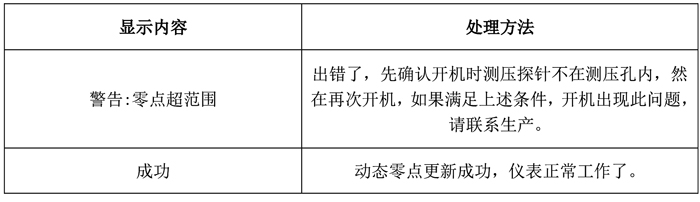

注意：完成這個功能，必須在開機時測壓探針不能在測壓孔內。儀表會自動完成動態零點的更新，并且報告結果。分別是：
壓力校正操作流程：
通過密碼保護，提供廠家對差壓變送器進行壓力校正的功能(普通用戶不能進入，如若進入，請聯系廠家)

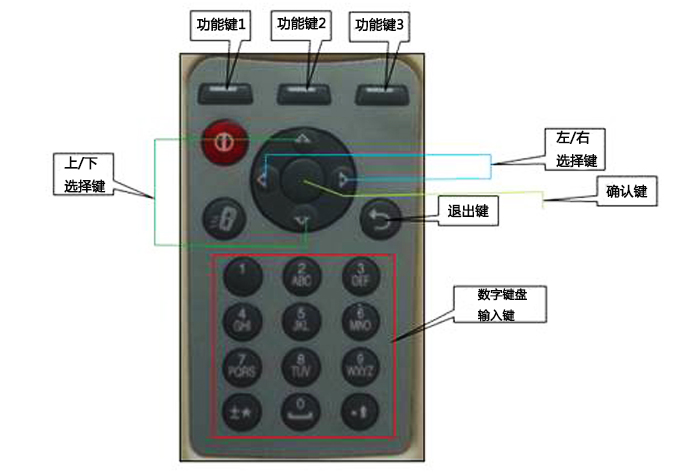

1、主菜單中通過上/下選擇鍵選中壓力校正，通過確認鍵或功能鍵3進入下一級菜單。
2、進入密碼輸入菜單，使用數字鍵盤輸入鍵輸入密碼，通過確認鍵或功能鍵3進入壓力校正菜單。
3、通過上/下選擇鍵選中零點校正或者是滿點校正，通過確認鍵或功能鍵3進入下一級菜單；其中1表示進左邊壓力傳感器，2表示右邊壓力傳感器。
4、步驟2中選擇零點校正，使用功能鍵1校正儀表的零點，校正完畢后會顯示校正后的零點值，功能鍵3返回壓力校正。
5、滿點校正菜單中使用數字鍵盤輸入鍵輸入最大壓力值后再使用功能鍵1校正滿點，校正完畢后會顯示校正后的滿點值，功能鍵3返回壓力校正。
流量計算操作流程：
1、主菜單中通過上/下選擇鍵選中流量計算，通過確認鍵或功能鍵3進入閥門口徑選擇菜單；
2、通過上/下選擇鍵或左/右選擇鍵選定待測量的閥門口徑后，按功能鍵3進入流量計算菜單；
3、通過數字鍵盤輸入鍵輸入開度0～99后，按功能鍵3將測量出壓差并計算流量值；通過退出鍵返回主菜單；
流量平衡操作流程：
1、主菜單中通過上/下選擇鍵選中流量計算，通過功能鍵3進入閥門口徑選擇菜單；
2、通過上/下選擇鍵或左/右選擇鍵選定待測量的閥門口徑后，按功能鍵3進入流量測試點1菜單；
3、通過數字鍵盤輸入鍵輸入開度0～99后，按功能鍵2將測量出壓差并計算流量值；通過功能鍵3將進入流量測試點2菜單；
4、通過數字鍵盤輸入鍵輸入開度0～99后，按功能鍵2將測量出壓差并計算流量值；通過功能鍵3將進入流量平衡菜單；
5、數字鍵盤輸入鍵輸入設計流量值后，通過功能鍵3進行流量系數和設計開度的計算；通過退出鍵返回主菜單。
產品儀表狀態的提示：

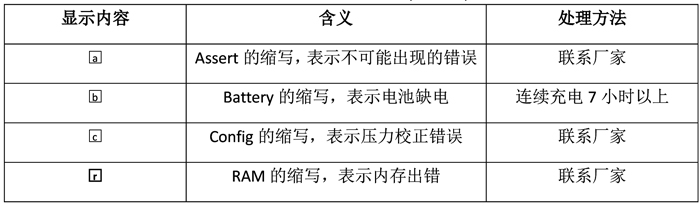

平衡調試儀基于穩健的嵌入式技術開發，具有很強的自我檢測儀表狀態的能力，如果出現異常情況，在LCD的右上角會出現方框包圍的小寫字符(例如□b)，分別表示如下含義：
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的平衡閥調試儀性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
