| 內容摘要 |
H44W國標旋啟式止回閥的安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾斜管路上。旋啟式止回閥的閥瓣繞軸作旋轉運動，其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合。旋啟式止回閥根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|

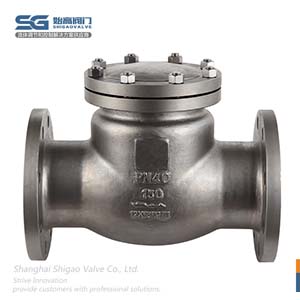

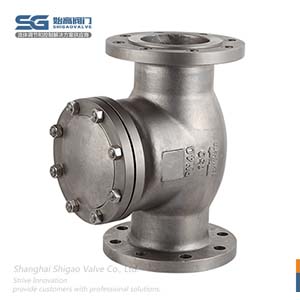

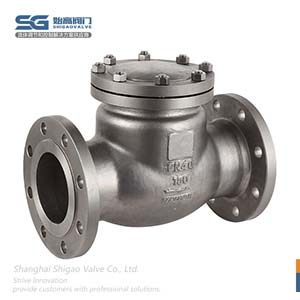

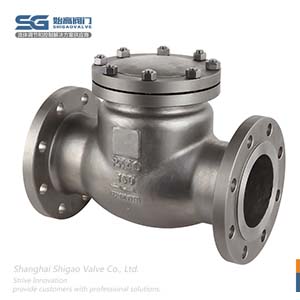

| 產品品牌： | 始高閥門 | 產品名稱： | 國標旋啟式止回閥 |
| 產品型號： | H44H/W | 閥體材質： | 鑄鋼、不銹鋼等 |
| 連接方式： | 法蘭式 | 公稱通徑： | DN15~DN600 |
| 公稱壓力： | PN16;PN25;PN40;PN63 | 適用介質： | 水、油、蒸汽等 |
| 適用溫度： | -40℃~425℃ | 設計標準： | GB/T 12235 |
| 結構長度： | GB/T 12221 | 法蘭標準： | JB/T 79;GB/T 9113;HG20592 |
| 檢查和試驗： | JB/T 9092 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
國標旋啟式止回閥簡介
H44W國標旋啟式止回閥的安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾斜管路上。旋啟式止回閥的閥瓣繞軸作旋轉運動，其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合。旋啟式止回閥根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種。國標旋啟式止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
國標旋啟式止回閥的結構特點
1、產品按照國家標準GB/T 12236設計制造，結構合理，密封可靠，性能優良。
2、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工況需要及用戶要求。
3、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
4、銷軸與閥瓣連接采用內裝式結構，不存在外泄漏點，使用可靠。

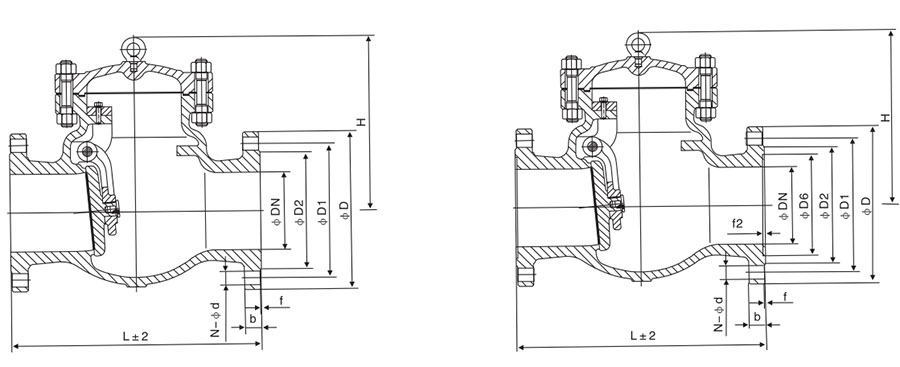

國標旋啟式止回閥的外形和連接尺寸
| DN | L | D | D1 | D2 | b-f | z-d | H |
| 50 | 230 | 160 | 125 | 100 | 16-3 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18-3 | 4-18 | 140 |
| 80 | 310 | 195 | 160 | 135 | 20-3 | 8-18 | 145 |
| 100 | 350 | 215 | 180 | 155 | 20-3 | 8-18 | 165 |
| 125 | 400 | 245 | 210 | 185 | 22-3 | 8-18 | 250 |
| 150 | 480 | 280 | 240 | 210 | 24-3 | 8-23 | 295 |
| 200 | 550 | 335 | 295 | 265 | 26-3 | 12-23 | 315 |
| 250 | 650 | 405 | 355 | 320 | 30-3 | 12-25 | 430 |
| 300 | 750 | 460 | 410 | 375 | 30-4 | 12-25 | 480 |
| 350 | 850 | 520 | 470 | 435 | 34-4 | 16-25 | 500 |
| 400 | 950 | 580 | 525 | 485 | 36-4 | 16-30 | 580 |
| 450 | 1050 | 640 | 585 | 545 | 40-4 | 20-30 | 580 |
| 500 | 1150 | 705 | 650 | 608 | 44-4 | 20-34 | 630 |
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的國標旋啟式止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
